در ابتدا بهتر است به این مورد اشاره کنیم که دستگاه CNC یا Computer Numerical Control به ماشین آلاتی گفته می شود که با کمک کامپیوتر و نرم افزار های مربوطه، حرکت و عملیات ماشین کاری را با دقت بسیار بالا انجام می دهند و در این دستگاه، موقعیت و حرکت ابزار برش به طور دقیق و با کمک محورهای مختلف مانند محور X، Y و Z کنترل می شود.
دستگاه سی ان سی، در شرکت های بزرگ و کوچک تبدیل به یک کلید اساسی شده است و به همین خاطر کنترلر سی ان سی نیز یک دستگاه حیاتی در صنعت به شمار می رود. قدرت تراشکاری و برشکاری دستگاه CNC، آن را در صنایع موشک سازی، هوافضا، خودروسازی، جواهر سازی و زمینه های دیگر به قطعه ضروری تبدیل کرده است و بدون آن انجام دادن هر کدام از این کار ها خیلی سخت و حتی پر هزینه می شد.
انتخاب کیفیت درست از فروشگاه درست در این بازار گسترده، کار راحتی نیست اما با خرید از سی ان سی کالا، این کار بسیار راحت و آسوده می شود. کیفیت این دستگاه، مستقیما بر روی دستگاه CNC شما تاثیر دارد چون می توان گفت کنترلر CNC مغز دستگاه CNC است و باید از کیفیت بالایی برخوردار شود.
کنترلر سی ان سی CNC چیست؟
دستگاه cnc، دارای نرم افزار هایی است که دستورات واجب را به دستگاه داده و دستگاه، آن ها را اجرا می کند که این نرم افزار ها در مغز دستگاه، یعنی کنترلر سی ان سی وجود داشته و به دستگاه دستور می دهند. به دلیل اهمیت این قطعه در دستگاه cnc، تعداد زیادی از کنترلر و انواع آن وجود دارد که برای انتخاب از میان آن ها، ما به شما اطلاعات کافی و لازم را می دهیم.
در واقع کنترلر دستگاه cnc همانطور که از نامش معلوم است، رهبر و دستور دهنده اصلی دستگاه سی ان سی است. این قسمت از دستگاه cnc، وظیفه رساندن دستورات برنامه داده شده، به اجزای سیستم را بر عهده دارد. وظایفی همچون دستور شروع و پایان کار، تعیین سرعت اسپیندل و حرکت محورها، جهت حرکت آن ها، تعویض ابزار و میزان باربرداری و… از جمله وظایف واحد کنترل دستگاه cnc هستند و به عبارتی دیگر، کنترلر cnc یا واحد کنترل دستگاه، در واقع مغز یک دستگاه سی ان سی بوده که وظیفه خواندن برنامه های نرم افزاری CAD را داشته و سپس آن را به دستورات تبدیل می کند.
انواع کنترلر CNC در صنایع متفاوت
این قطعه از لحاظ ساختار و مدار های داخلی خود، به سه دسته مختلف تقسیم می شود که هر کدام از سایر کنترلرها، خصوصیات و ویژگی های خاص خود را دارند و بسته به نیازها و کاربردهای خاص خود در صنایع مختلف مورد استفاده قرار می گیرند و انتخاب نوع کنترلر به عواملی مانند نوع ماشین، پیچیدگی کار، نیاز به دقت، بودجه و… بستگی دارد. نوع های مختلف آن عبارت اند از:
کنترلر سی ان سی PC Based
این کنترل کننده ها، همان سیستم های کامپیوتری هستند که پردازش اطلاعات در آن ها است و با توجه به نام نرم افزار آن ها شناخته می شوند. نرم افزار نصب شده بر روی این کنترل کننده ها از نظر تعداد ورودی-خروجی ها، جهت میکروسوئیچ ها، کلیدهای اضطراری و… متنوع است. تنوع این نرم افزار نیز به مدل و شرکت تولید کننده این قطعه بستگی دارد و می تواند شرکت به شرکت، متفاوت تر شود.
کنترلر سی ان سی Semi PC Based
این کنترلرها از یک برد مخصوص در کنار pc برای این منظور استفاده کرده و با استفاده از یک کابل به کامپیوتر متصل می کنند. اگر ارتباط بین این دو دستگاه دارای قطعی شود، عملکرد CNC قطع می شود. این نوع کنترلرها به علت سرعت بیشتری که نسبت به مدل PC Based دارند، گران تر نیز هستند.
کنترلر سی ان سی Stand Alone
این نوع کنترلر قدرتمندترین نوع کنترلر سی ان سی است و عملکرد آن مستقل از کامپیوتر است به همین دلیل، بخش عمده ای از توابع در این دستگاه ها به صورت سخت افزاری تهیه شده و سرعت بسیار بالایی دارند. البته در همه این ها شفت و اسپیندل نیز نقش حیاتی بازی می کنند تا این کنترلر ها کار خود را به درستی انجام دهند چون بدون این دو، کنترلر نمی تواند قطعه های مختلف دستگاه CNC را کنترل کند.
کنترلرهای میکرو کنترلی (Microcontroller-Based)
این نوع کنترلر ها از یک میکروکنترلر جهت پردازش دستورات CNC استفاده می کنند و معمولا در ماشین های کوچک و ارزان قیمت به کار می روند. از مزایای آن ها نیز می توان به ساده، کم هزینه بودن و مصرف انرژی کمتر اشاره کرد.
کنترلرهای PLC (Programmable Logic Controller)
کنترلرهای PLC جهت کنترل ماشین های CNC پیچیده تر طراحی شده اند. این نوع کنترلر ها قابلیت برنامه ریزی پیشرفته تری داشته و معمولا در خطوط تولید بزرگتر و پیچیده تر به کار می روند. همچنین قابلیت اطمینان بالا، مقاومت در برابر شرایط سخت، و انعطاف پذیری زیاد از مزایای این نوع کنترلر ها است.
کنترلرهای اختصاصی (Dedicated CNC Controllers)
این نوع کنترلرها به طور تخصصی برای یک نوع ماشین CNC خاص طراحی شده اند که عموما شامل سخت افزار و نرم افزار سفارشی هستند که بهینه شده برای عملیات های خاص ماشین است. همچنین این نوع، عملکرد بالا و بهینه سازی شده برای ماشین های خاص را ارائه می دهد.
کنترلرهای ترکیبی (Hybrid CNC Controllers)
این کنترلرها ترکیبی از چند نوع مختلف کنترلر هستند که برای ماشین های پیچیده تر و کاربردهای خاص طراحی شده اند. به عنوان مثال ممکن است از یک PLC و یک کامپیوتر جهت کنترل همزمان استفاده شود. از ویژگی های آن ها نیز می توان به قدرت و انعطاف پذیری بالا، مناسب برای تولیدات پیچیده اشاره کرد.

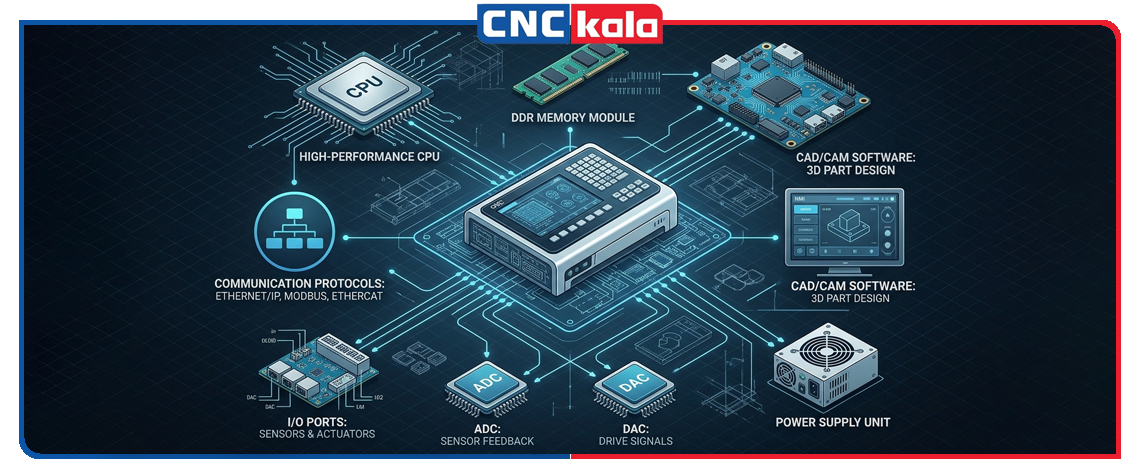

اجزای تشکیل دهنده کنترلر CNC
کنترلر سی ان سی دارای چند اجزای اصلی است که با هم کار می کنند تا عملکرد CNC را کنترل کرده و باعث کارکرد دقیق آن شوند. قسمتی برای پردازش اطلاعات و نرم افزار ها، قسمتی برای ورود و خروج اطلاعات و رابطی برای انتقال اطلاعات به دستگاه. این اجزای کاربردی عبارت اند از:
- پردازشگر(CPU): این واحد مسئول اجرای برنامه های کنترلی و محاسبات مورد نیاز برای حرکت دستگاه CNC است.
- حافظه: کنترلر CNC، دارای حافظه ای است که برنامه های کنترلی، پارامترها و داده های مربوط به عملیات CNC را در خود ذخیره کرده و در موارد لازم استفاده می کند.
- میکروکامپیوتر: این قسمت تعبیه شده در دستگاه cnc دارای پردازنده ای است که برای همین نوع دستگاه برنامه ریزی شده و از وظایف اصلی آن، تبدیل زبان نرم افزار ها به زبان خود دستگاه است.
- پروتکل ارتباطی: این مورد مسیری جهت انتقال اطلاعات به دستگاه cnc است. به عنوان مثال، زمانی که فایل های CAD آماده می شوند، باید روی دستگاه cnc بارگذاری شوند. این عمل توسط پروتکل های ارتباطی مانند کابل اترنت، کابل USB، RS232، RS422 و… انجام می شود. همچنین توسط این پروتکل ها، می توان حتی اطلاعات را از دستگاه های سی ان سی به سرورهای مرکزی نیز منتقل کرد.
- ورودی و خروجی(input & output): این واحد برای ارتباط با قطعه های دیگر مثل سنسورها، سوئیچ ها، موتور ها است و اطلاعات را، از آن ها گرفته یا به آن ها تحویل می دهد.
- مبدل آنالوگ به دیجیتال: این مبدل برای تبدیل سیگنال های آنالوگ از سنسورها به سیگنال های دیجیتال استفاده می شود.
- مبدل دیجیتال به آنالوگ: این مبدل برای تبدیل سیگنال های دیجیتال به سیگنال های آنالوگ برای کنترل موتورها و سایر دستگاه های خروجی استفاده می شود.
- رابط کاربر: این بخش به کاربر یک صفحه گرافیکی می دهد، تا عملیات دستگاه را در آن مشخص کرده و دستورات کنترلی را وارد کند.
- برنامه طراحی شده Computer-Aided Design (CAD): نرم افزار cnc، رابطی میان سازنده و سیستم کنترل دستگاه است. به طوری که یک برنامه طراحی شده توسط کامپیوتر (CAD)، به کاربر کمک می کند تا طرح خود را به صورت گرافیکی طراحی کند. پس از این مرحله، نرم افزار تولید به کمک کامپیوتر (CAM)، این طرح گرافیکی را به یک فایل قابل فهم برای دستگاه cnc تبدیل می نماید.
- منبع تغذیه: این منبع، برق مورد نیاز دستگاه را تامین می کند.
معروف ترین برند های کنترلر CNC
برند های زیادی در حال ساخت این قطعه حیاتی برای صنایع هستند و هر کدام ویژگی های خاص خود و عیب های خود را دارند. چند برند معروف تولید دستگاه و قطعات سی ان سی و کنترلر ها عبارت اند از:
کنترلر زیمنس
کنترلر زیمنس، یک شرکت آلمانی است 1847 تاسیس شده است و به تولید کنترلر این دستگاه نیز می پردازد. همچنین توصیه ما به شما این است که پیش از کار با آن، بررسی کنیدکه چگونه با کنترلر زیمنس کار کنیم؟ و سپس کار با آن را شروع کنید. ما این شرکت را به شما قطعا پیشنهاد می کنیم بخاطر ویژگی هایی که کنترلر زیمنس دارد:
- بهینهکردن مصرف انرژی
- کاربری آسان
- طراحی نوآورانه
- عملکرد عالی
- قابلیت اطمینان بالا
- تکنولوژی بالا
- آببندی کامل
کنترلر فانوک
این شرکت، به شرکت های آمریکایی و اروپایی متصل است ولی شرکت اصلی آن در ژاپن است و محصولات آن، محصولات ژاپنی محسوب می شوند. کنترلر فانوک در زمینه کنترلر سی ان سی، یکی از پیشرو ها است و فانوک، به خصوص در تولید کنترلر های سریع تخصص خاصی دارد. مهم ترین ویژگی های فانوک باعث شده که این کنترلر برای کسانی که علاقه دارند کارشان با سرعت بالا پیش برود بسیار مناسب است و ما این برند را به این افراد پیشنهاد می دهیم.
کنترلر میتسوبیشی
در ژاپن تاسیس شده و باز هم یکی از بهترین برند ها برای خرید کنترلر سی ان سی است و کنترلر میتسوبیشی مثل کنترلر زیمنس دارای عملکرد عالی است. از ویژگی های کنترلر میتسوبیشی می توان به سرعت بالای این کنترلر اشاره کرد که می تواند سرعت دستگاه CNC شما را بالا ببرد تا شما در کار خود دچار مشکل کمبود سرعت و زمان نشوید. تفاوت این کنترلر با کنترلر زیمنس، ماندگار بیشتر آن است و تجربه نشان داده که این برند ماندگاری بیشتری دارد.
برای خرید دستگاه سی ان سی در رابطه با کنترلر CNC به چه نکاتی توجه کنیم؟
خرید دستگاه CNC به عنوان یک سرمایه گذاری مهم و تخصصی، نیازمند بررسی دقیق بخش های مختلف دستگاه است که در بین آن ها، کنترلر CNC نیز یکی از مهمترین این اجزا به شمار می رود. کنترلر در واقع وظیفه کنترل حرکات محورها، اجرای فرمان ها و هماهنگی بین بخش های مختلف دستگاه را بر عهده دارد؛ به همین علت، کیفیت، دقت و نوع آن تاثیر مستقیمی بر عملکرد نهایی دستگاه خواهد داشت.
کنترلر را می توان مغز دستگاه CNC دانست که تمام دستورات را دریافت، پردازش و اجرا می کند و در زمان انتخاب آن، باید ابتدا به تعداد محورهای دستگاه توجه کرد. برای دستگاه های دو محور، فاکتورهایی همچون نوع موتور، دقت موقعیت یابی، سرعت حرکت محورها، تعداد ورودی و خروجی ها و همچنین قیمت کنترلر اهمیت زیادی دارند. در دستگاه های سه محور نیز این موارد باید با دقت بیشتری بررسی شوند؛ زیرا هماهنگی میان سه محور در کیفیت نهایی کار بسیار تاثیرگذار است.
در مورد دستگاه های چهار محور، علاوه بر موارد گفته شده، نوع محور چهارم نیز از اهمیت ویژه ای برخوردار است؛ زیرا انتخاب آن باید متناسب با نوع قطعه و شیوه ماشین کاری انجام شود. همچنین یکی از نکات مهم دیگر در انتخاب، نوع موتور دستگاه است. کنترلر باید با موتورهای پله ای یا سازگاری کامل ایجاد کند تا بتواند دقت، سرعت و عملکرد مطلوب را فراهم سازد. همچنین تعداد ورودی و خروجی ها باید متناسب با نیاز دستگاه و تجهیزات جانبی مانند سنسورها و سوئیچ ها انتخاب شود؛ زیرا اگر این بخش به درستی در نظر گرفته نشود، در آینده و با گذشت زمان، امکان توسعه یا استفاده کامل از دستگاه محدود خواهد شد.
از طرفی دیگر، کنترلر باید با نرم افزارهای CAM سازگار شود تا بتواند برنامه های ماشین کاری را به درستی دریافت و اجرا نماید. همچنین پشتیبانی از کدهای G و M نیز ضروری است؛ زیرا این کدها نقش اصلی را در کنترل حرکت محورها و سایر عملکرد های دستگاه سی ان سی ایفا می کنند. به طور کلی مقایسه قیمت، کیفیت ساخت و دریافت مشاوره تخصصی پیش از خرید، به شما کمک می کند تا کنترلری متناسب با نیاز خود را انتخاب کرده و از عملکرد دقیق و پایدار دستگاه CNC اطمینان داشته باشید.
کلام آخر
کنترلر سی ان سی یکی از مهم ترین قطعات CNC، به همراه هندویل سی ان سی و فیوز سی ان سی است که باید با بهترین ضمانت ها و کیفیت ها تهیه شود. این قطعه همان طور که اشاره کردیم بخاطر عملکرد مرکزی خود در دستگاه CNC، مانند مغز آن است و حتما باید به مدل درست و جنس درست برای خرید آن انتخاب شود. همچنین به نکات گفته شده نی باید در هنگام خرید دقت کنید تا مشکلی برای دستگاه شما پیش نیاید.
سی ان سی کالا، در کیفیت بالا و ضمانت های عالی، تخصص دارد به طوری که وقتی از این فروشگاه می خرید، اصلا نگران نباشید چون سی ان سی کالا به شما کیفیت را تضمین می کند. سی ان سی کالا در کنترلر CNC بهترین شرکت ها را به شما پیشنهاد می دهد.
سوالات متداول
بهترین کنترلر های سی ان سی کدام است؟
به طور قطع به این سوال نمی توان جواب داد چون بستگی به نیاز ها و کاربرد های شما دارد اما، کنترلر های بدون کامپیوتر دارای سرعت بالاتری نسبت به انواع دیگر هستند.
انواع کنترلر سی ان سی چیست؟
- کنترلر سی ان سی PC Based
- کنترلر سی ان سی Semi PC Based
- کنترلر سی ان سی Stand Alone
بهترین برند برای خرید کنترلر سی ان سی چیست؟
ما به شما برند های فانوک، زیمنس و میتسوبیشی را پیشنهاد می کنیم
