انکودر در دستگاه CNC، به عنوان یکی از مهمترین قطعات جهت تعیین دقت و کارایی است. این دستگاه ها با ارائه بازخورد، می توانند به ساخت و پرداخت قطعات دقیق کمک کنند. انکودر در حقیقت، حسگر یا مبدل الکترومکانیکی بوده که حرکت مکانیکی را به سیگنال الکتریکی دیجیتال یا آنالوگ تبدیل می کند؛ سپس اطلاعات توسط کنترلر دستگاه CNC خوانده شده و جهت تنظیم موقعیت، سرعت و جهت حرکت موتورها استفاده می شود.
به طور کلی، انکودر مانند چشمی برای دستگاه عمل می کند که اطلاعات دقیقی از وضعیت حرکت اجزا را ارائه می دهد و به عنوان یک جزئی کلیدی در دستگاه های CNC، نقشی تعیین کننده در تضمین دقت، پایداری و کیفیت عملیات ماشین کاری را دارد. در ادامه با سی ان سی کالا، می خواهیم به بررسی دقیق این قطعه مهم و کارایی آن در دستگاه های سی ان سی بپردازیم.

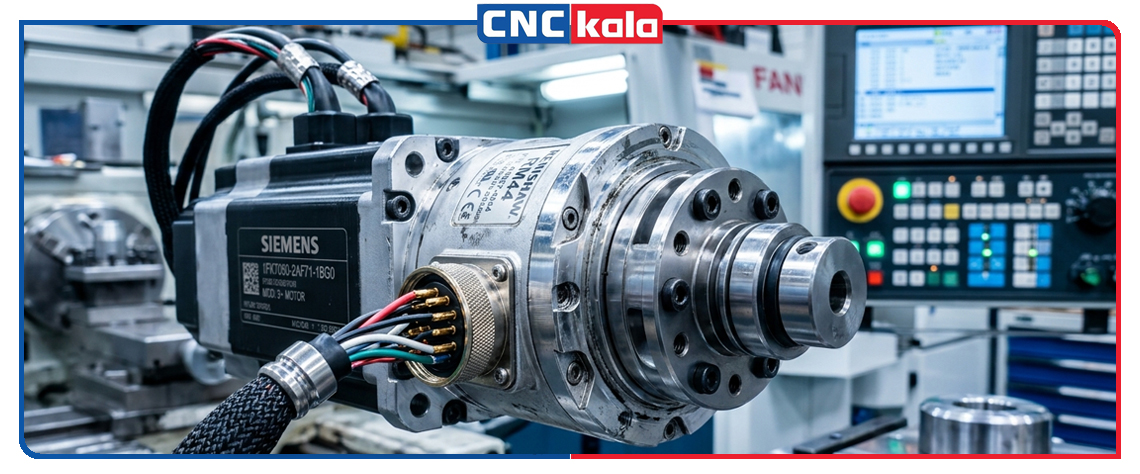

منظور از انکودر در دستگاه CNC چیست؟
انکودر در دستگاه های CNC که به نام رمزگذار نیز شناخته می شود، نوعی حسگر بوده که با هدف ارائه بازخورد در مورد حرکات اجسام به سیستم های کنترلی اضافه شده است. با استفاده از این بازخورد، کنترلر CNC می تواند تعیین کند که آیا قطعه به درستی جابجا شده یا قرار گرفته است یا خیر. به این ترتیب نیز اپراتور می تواند تنظیمات یا اقدامات خود را بر اساس حرکت و موقعیت جسم انجام دهد.
کاربردهای انکودر در دستگاه CNC
بهترین انکودر دستگاه سی ان سی برای اندازه گیری یک یا چند پارامتر خاص در مورد قطعه استفاده می شود که مهمترین آن ها عبارت اند از سرعت، جهت حرکت و موقعیت. همچنین از مهم ترین کاربردهای انکودر می توان به شمارش قطعات یا تنظیم طول آن ها اشاره کرد. به عنوان مثال اگر شما قصد دارید با استفاده از دستگاه تراش CNC، قطعاتی را با طول ثابت و مشخص طراحی کنید و ماده اولیه شما هم به طور پیوسته وارد دستگاه می شود، باید بدانید در این حالت انکودر به شما کمک می کند تا طول قطعات را کنترل کنید.
به این ترتیب که به تیغه برش، بهترین زمان را برای برش اعلام خواهد کرد تا بتوان به طول مناسب رسید و در این حالت؛ دقت شما در حین کار تا حد زیادی افزایش پیدا کرده و کیفیت قطعات نیز بهبود می یابد. از دیگر کاربرد های این قطعه در دستگاه سی ان سی، می توان به کنترل دقیق ابزار برش در ماشین های فرز و تراش، تنظیم موقعیت پلتفرم یا میز دستگاه، همگام سازی بین چند محور حرکتی کنترل و سرعت چرخش اسپیندل ها یا موتورهای خطی اشاره کرد.

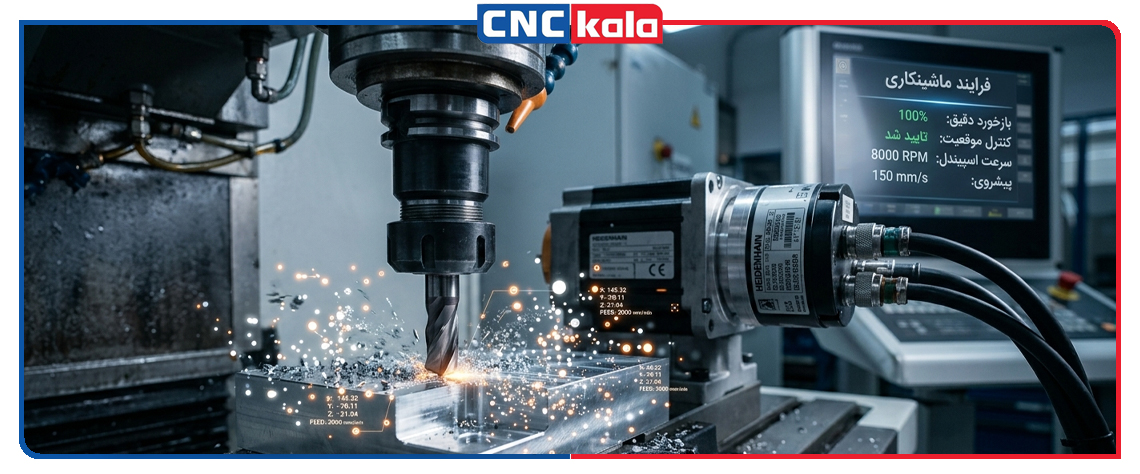

چرا انکودر در سی ان سی اهمیت دارد؟
عملیات ماشین کاری CNC بر پایه دقت بالا و هماهنگی کامل میان اجزای حرکتی شکل می گیرد. اگر موقعیت ابزار نسبت به قطعه کار با خطا همراه شود، نتیجه آن، منجر به کاهش کیفیت محصول نهایی و حتی آسیب به قطعات خواهد شد. انواع انکودر دستگاه CNC نیز با فراهم کردن بازخورد دقیق، امکان کنترل حلقه بسته را فراهم می کند که سبب می شود دستگاه از موقعیت فعلی مطمئن شده و به انجام اصلاحات لازم بپردازد.
مزایای استفاده از انکودر در دستگاه CNC
از ویژگی های یک انکودر خوب می توان به افزایش دقت موقعیت یابی ابزار، کنترل دقیق و یکنواخت سرعت، اطمینان از تکرار پذیری عملیات ماشین کاری و کاهش خطاهای ناشی از لغزش اشاره کرد. به طور کلی استفاده از انکودر در دستگاه های CNC موجب افزایش دقت، بهره وری و کیفیت تولید می گردد. این حسگر با ارائه اطلاعات دقیق موقعیت و سرعت محور ها، کنترلر دستگاه را قادر ساخته که عملکرد موتور و ابزار را به صورت بهینه و هماهنگ مدیریت کند. در ادامه نیز به بیان کامل تری از مزایای انکودر در دستگاه cnc خواهیم پرداخت:
- افزایش دقت ماشین کاری: انکودر، موقعیت محور ها را با دقت بالا اندازه گیری کرده و امکان تولید قطعات مطابق مشخصات فنی را فراهم می کند.
- بهبود تکرار پذیری: انکودر تضمین می کند که با اطلاعات دقیق لحظه ای، هر عملیات ماشین کاری بدون خطا و با همان کیفیت تکرار شود.
- کنترل بهتر سرعت و شتاب: سیگنال های انکودر به کنترلر کمک کرده و سرعت و شتاب حرکت محور را به شکل پایدار و هماهنگ تنظیم می کند.
- کاهش خطاهای مکانیکی و انسانی: انکودر با ارائه بازخورد دقیق، امکان تصحیح خطاهای حرکتی و کاهش خرابی های حاصل از تنظیمات اشتباه را فراهم می سازد.
- افزایش بهره وری دستگاه: اطلاعات لحظه ای انکودر، سبب کاهش توقف های غیر ضروری و بهینه سازی فرآیند ماشین کاری شده و بازده تولید نیز بالاتر می رود.

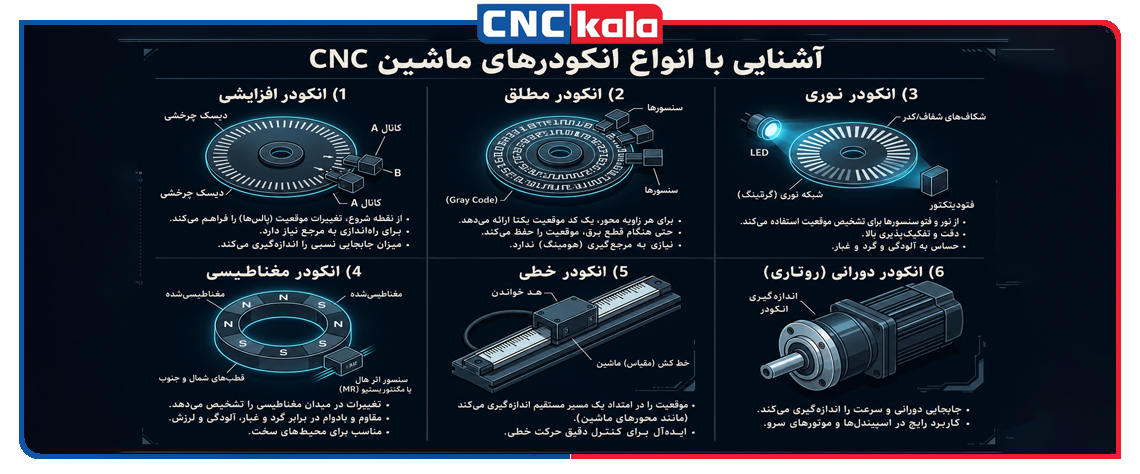

انواع انکودر دستگاه سی ان سی
بر اساس نحوه اندازه گیری موقعیت، نوع سیگنال خروجی، نوع بازخورد و برنامه کاربردی کنترل حرکت، می توان انواع انکودر در دستگاه CNC را در دسته بندی های زیر قرار داد که هر نوع، ویژگی ها و کاربردهای خاص خود را دارند و انتخاب مناسب آن ها، به نوع ماشین و دقت مورد نیاز بستگی دارد.
- انکودر افزایشی: این نوع انکودر افزایشی تغییرات موقعیت محور را نسبت به نقطه مرجع اندازه گیری کرده و هر حرکت شفت، پالس هایی تولید می کند که سیستم کنترل با شمارش آن ها موقعیت نسبی را تعیین می کند که این نوع، برای کاربردهایی که بازگشت به نقطه صفر امکان پذیر است، مناسب است.
- انکودر مطلق: انکودر مطلق، موقعیت دقیق محور را به صورت یک کد دیجیتال منحصر به فرد ارائه می دهد و برای کاربردهای حساس و دستگاه های پیشرفته، گزینه ای ایده آل است.
- انکودر نوری: این انکودر با استفاده از دیسک کد دار و منبع نور، تغییرات حرکت شفت را به سیگنال های الکتریکی تبدیل می کند.
- انکودر مغناطیسی: انکودر مغناطیسی با استفاده از میدان های مغناطیسی، موقعیت و حرکت محور را اندازه گیری کرده و مقاومت بالایی در مقابل گرد و غبار، رطوبت و لرزش داشته و استفاده در محیط های صنعتی سخت را ممکن می سازد.
- انکودر خطی Linear Encoder: این انکودر، حرکت خطی محور یا ابزار را نسبت به سایر انکودرها اندازه گیری کرده و موقعیت خطی را به سیگنال های قابل خواندن جهت کنترلر تبدیل می کند.
- انکودر چرخشی: انکودر چرخشی، موقعیت و زاویه چرخش محورهای دوار را اندازه گیری می کند؛ این انکودر رایج ترین نوع در دستگاه های CNC بوده که دقت و کنترل حرکت موتورهای سروو و استپر را تضمین می کند.
کلام آخر
انکودر cnc علاوه بر این که یک ابزار اندازه گیری است، بلکه مغز پردازشگر اطلاعات حرکتی نیز بوده که بدون آن، کنترل دقیق غیر ممکن خواهد بود. انتخاب صحیح نوع انکودر و نگهداری مناسب از آن نیز می تواند سبب افزایش طول عمر دستگاه و کاهش خطاهای عملکردی شود.
