در دستگاه های سی ان سی، انکودر یکی از قطعات بسیار مهم است که وظیفه اندازه گیری دقیق موقعیت، سرعت و حرکت محورها را بر عهده دارد. دقت عملکرد کل دستگاه تا حد زیادی به کیفیت انکودر بستگی دارد، چون هر خطا در ارسال اطلاعات می تواند باعث کاهش دقت برش، افت کیفیت قطعه نهایی و حتی آسیب به دستگاه شود. به همین دلیل انتخاب انکودر مناسب نقش کلیدی در عملکرد پایدار و دقیق دستگاه سی ان سی دارد.

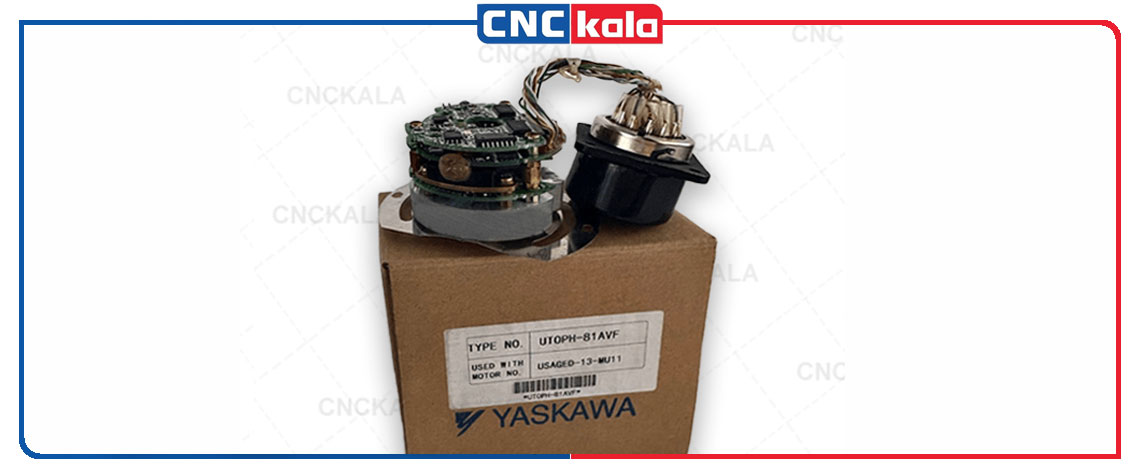

بهترین انکودر دستگاه سی ان سی باید دقت بالا، دوام مناسب و سازگاری کامل با سیستم کنترل دستگاه داشته باشد. برندهای معتبر معمولاً انکودرهایی با رزولوشن بالا، مقاومت در برابر گرد و غبار و نویز الکتریکی تولید می کنند که برای کار در محیط های صنعتی بسیار مناسب هستند. انتخاب درست انکودر علاوه بر افزایش دقت، باعث کاهش خرابی، افزایش عمر دستگاه و بهبود راندمان کلی کار می شود. در این مقاله از سایت سی ان سی کالا قرار است به معرفی بهترین انگودر دستگاه سی ان سی اشاره می کنیم.
انکودر چیست؟
انکودر یک قطعه الکترونیکی است که برای اندازه گیری موقعیت، سرعت یا میزان حرکت استفاده می شود. این قطعه با تبدیل حرکت مکانیکی به سیگنال الکتریکی، اطلاعات دقیقی به سیستم کنترل می فرستد تا دستگاه بداند هر محور چه مقدار و با چه سرعتی حرکت کرده است. انکودرها در دستگاه های مختلفی مثل سی ان سی، آسانسور، ربات های صنعتی و ماشین آلات دقیق کاربرد دارند. ( مهم ترین کاربردهای انکودر چیست )به طور کلی انکودرها به دو نوع اصلی افزایشی و مطلق تقسیم می شوند. انکودر افزایشی میزان حرکت را به صورت پالس ارسال می کند و برای دانستن موقعیت نیاز به مرجع دارد، اما انکودر مطلق موقعیت دقیق را در هر لحظه مشخص می کند. انتخاب نوع انکودر به دقت مورد نیاز، نوع دستگاه و شرایط کاری بستگی دارد.
انواع انکودر
انکودر ها در انواع مختلفی هستند و و معمولا به سه دسته تقسیم می شوند. تقسیم بندی این انکودرها باعث می شود تا شما کاربرد این انکودرها را بدانید.
انکودر روتاری چرخشی
یکی از انواع انکودر روتاری چرخشی است. این نوع انکودر برای اندازه گیری حرکت چرخشی و زاویه دوران شفت استفاده می شود و یکی از رایج ترین انواع انکودرها است. این نوع انکودر معمولاً در دستگاه های سی ان سی، موتورهای صنعتی و ربات ها به کار می رود و با تبدیل چرخش به سیگنال الکتریکی، اطلاعات دقیقی از موقعیت یا سرعت دوران ارائه می دهد. روتاری انکودر می تواند به صورت افزایشی یا مطلق باشند و دقت آن ها به رزولوشن دستگاه بستگی دارد. مقاله « چگونه روتاری انکودر را تست کنیم؟ » یک مطلب مفید در مورد تست کردن روتاری نوشته شده است.
انکودر خطی
انکودر خطی یکی دیگر از انواع انکودرهاست که می تواند مقایس را بخواند و موقعیت خوانده شده را به یک سیگنال آنالوگ یا دیجیتال کد می کند. این نوع انکودر بیشتر در ماشین آلات دقیق، دستگاه های برش، پرس و سیستم های اندازه گیری صنعتی استفاده می شود. انکودر خطی کمک می کند موقعیت دقیق قطعات در مسیر رفت و برگشت مشخص شود و نقش مهمی در افزایش دقت و کیفیت عملکرد دستگاه دارد.
انکودر نوری
انکودر نوری با استفاده از نور و سنسورهای حساس کار می کند و یکی از دقیق ترین انواع انکودرها به شمار می رود. در این نوع انکودر، یک دیسک شفاف یا مشبک بین منبع نور و گیرنده قرار دارد و با حرکت دیسک، پالس های نوری ایجاد می شود. انکودرهای نوری دقت بالایی دارند اما نسبت به گرد و غبار، رطوبت و آلودگی محیط حساس تر هستند.
انکودر مکانیکی
انکودر مکانیکی ساختار ساده تری نسبت به انواع دیگر دارد و معمولاً بر اساس تماس فیزیکی قطعات عمل می کند. این نوع انکودر بیشتر در کاربردهای ساده یا کم دقت استفاده می شود و هزینه پایین تری دارد. با این حال، به دلیل وجود سایش مکانیکی، عمر مفید آن کمتر است و برای محیط های صنعتی سنگین گزینه ایده آلی محسوب نمی شود.
انکودر مغناطیسی
انکودر مغناطیسی با استفاده از میدان مغناطیسی و سنسورهای مخصوص، موقعیت یا حرکت را اندازه گیری می کند. این نوع انکودر مقاومت بالایی در برابر گرد و غبار، رطوبت و لرزش دارد و برای محیط های صنعتی سخت بسیار مناسب است. دقت آن نسبت به انکودر نوری کمی کمتر است، اما دوام و پایداری بالاتری دارد.
انکودر خازنی
انکودر خازنی بر اساس تغییرات ظرفیت خازنی بین اجزای داخلی خود عمل می کند و حرکت را به سیگنال الکتریکی تبدیل می کند. این نوع انکودر مصرف انرژی کمی دارد و نسبت به آلودگی های محیطی مقاومت خوبی نشان می دهد. انکودرهای خازنی معمولاً در تجهیزات دقیق و کاربردهایی که نیاز به پایداری و طول عمر بالا دارند، استفاده می شوند.
چگونه بهترین انکودر را انتخاب کنیم؟
برای انتخاب بهترین انکودر، اول باید بدانیم دستگاه چه کاری انجام می دهد و به چه دقتی نیاز دارد. باید مشخص شود حرکت چرخشی است یا خطی و انکودر قرار سرعت یا موقعیت را اندازه بگیرد. همچنین نوع انکودر، یعنی افزایشی یا مطلق بودن آن، باید متناسب با نیاز دستگاه انتخاب شود. در مقاله « ویژگی های یک انکودر خوب چیست؟ » کامل تر در این مورد توضیح داده ایم.
نکته مهم دیگر شرایط محیط کار است. اگر دستگاه در محیطی با گرد و غبار، رطوبت یا لرزش زیاد کار می کند، باید انکودری مقاوم انتخاب شود. در کنار این موارد، سازگاری انکودر با سیستم کنترل و انتخاب برند معتبر کمک می کند دستگاه عملکرد بهتر و عمر بیشتری داشته باشد.
سخن پایانی
انتخاب بهترین انکودر برای دستگاه سی ان سی نقش مهمی در دقت، کیفیت و عمر مفید دستگاه دارد. یک انکودر مناسب باعث می شود حرکت محورها دقیق تر کنترل شود و خطاهای کاری به حداقل برسد. به همین دلیل نباید انتخاب انکودر فقط بر اساس قیمت انجام شود. شما می توانید انکودر مناسب را از سایت سی ان سی کالا تهیه کنید.
سوالات متداول
۱. انکودر دستگاه سی ان سی چیست و چه کاری انجام می دهد؟
انکودر قطعه ای است که موقعیت، سرعت یا جهت حرکت محورها را اندازه گیری می کند و این اطلاعات را به سیستم کنترل دستگاه ارسال می کند.
۲. برای دستگاه سی ان سی انکودر افزایشی بهتر است یا مطلق؟
اگر دقت بالا و حفظ موقعیت بعد از خاموش شدن دستگاه مهم است، انکودر مطلق گزینه بهتری است. انکودر افزایشی ارزان تر است و برای کاربردهای معمولی مناسب تر می باشد.
۳. تفاوت انکودر روتاری و خطی در دستگاه سی ان سی چیست؟
انکودر روتاری حرکت چرخشی موتور را اندازه می گیرد، اما انکودر خطی جابجایی مستقیم محورها را با دقت بالاتری ثبت می کند.
