در دستگاه های CNC، دقت حرکت محور ها و هماهنگی میان موتور و سیستم کنترل، نقش مهمی در کیفیت قطعه نهایی دارند. یکی از قطعاتی که به تحقق این دقت کمک می کند، انکودر پشت موتور (Motor Encoder) است. این قطعه معمولا در قسمت انتهایی موتور سروو و در سمت مخالف محور خروجی نصب شده و وظیفه دارد که اطلاعات مربوط به چرخش موتور را به سیستم کنترل یا درایو سروو ارسال نماید.
انکودر پشت موتور با اندازه گیری موقعیت، سرعت و جهت چرخش شفت، امکان کنترل دقیق تر حرکت را فراهم می کند. به همین علت، در بسیاری از ماشین آلات CNC، ربات های صنعتی و تجهیزات اتوماسیون، این قطعه یکی از اجزای مهم سیستم کنترل حرکت محسوب می شود. در ادامه این مطلب از سی ان سی کالا، می خواهیم با عملکرد انکودر پشت موتور و مزایای آن آشنا شویم.
انکودر پشت موتور چیست؟
برای دانستن این که انکودر چیست و دلایل اهمیت آن در CNC چیست؟ در ابتدا باید بگوییم که انکودر پشت موتور یک حسگر الکترومکانیکی یا الکترونیکی بوده که برای اندازه گیری حرکت دورانی شفت موتور به کار می رود. این قطعه معمولا در انتهای بدنه موتور نصب شده و از طریق اتصال مستقیم یا سازوکار مکانیکی مناسب، چرخش شفت را تشخیص می دهد. انکودر اطلاعات حرکتی را به سیگنال های الکتریکی تبدیل می کند و به درایو یا کنترلر می فرستد.
سیستم کنترل با استفاده از این اطلاعات، وضعیت واقعی موتور را با مقدار مورد انتظار مقایسه کرده و در صورت وجود اختلاف، فرمان های لازم را برای اصلاح حرکت صادر می کند. به عنوان مثال، هنگامی که کنترلر دستگاه CNC فرمان حرکت یک محور را صادر می کند، موتور باید به موقعیت مشخصی برسد. انکودر با گزارش حرکت واقعی موتور، به سیستم کنترل کمک می کند تا میزان جابجایی و سرعت چرخش را بررسی کند.
انکودر پشت موتور چگونه کار می کند؟
عملکرد انکودر پشت موتور بر پایه تشخیص حرکت دورانی و ارسال اطلاعات به سیستم کنترل است. این فرایند را می توان در چند مرحله زیر توضیح داد:

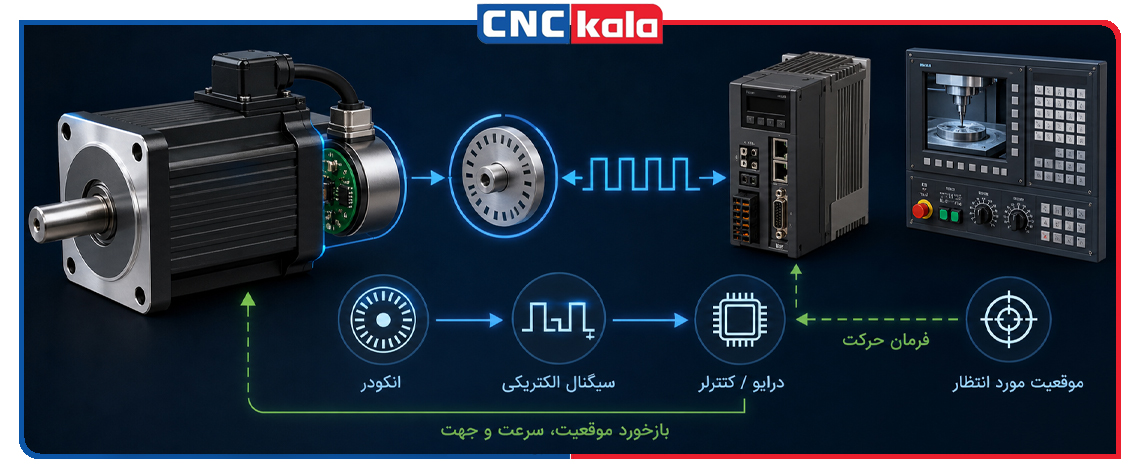

- چرخش شفت موتور: با دریافت فرمان از درایو، شفت موتور شروع به چرخش می کند.
- تشخیص حرکت: انکودر تغییرات زاویه ای شفت را با استفاده از فناوری نوری، مغناطیسی یا سازوکار متناسب با طراحی خود تشخیص می دهد.
- تولید سیگنال: اطلاعات حرکت به شکل پالس یا داده های دیجیتال متناسب با نوع انکودر تولید می شوند.
- ارسال اطلاعات: سیگنال ها از طریق کابل انکودر به درایو سروو یا سیستم کنترل منتقل می شوند.
- اصلاح حرکت: سیستم کنترل اطلاعات دریافتی را با فرمان حرکتی مقایسه می کند و در صورت نیاز، سرعت یا موقعیت موتور را اصلاح می کند.

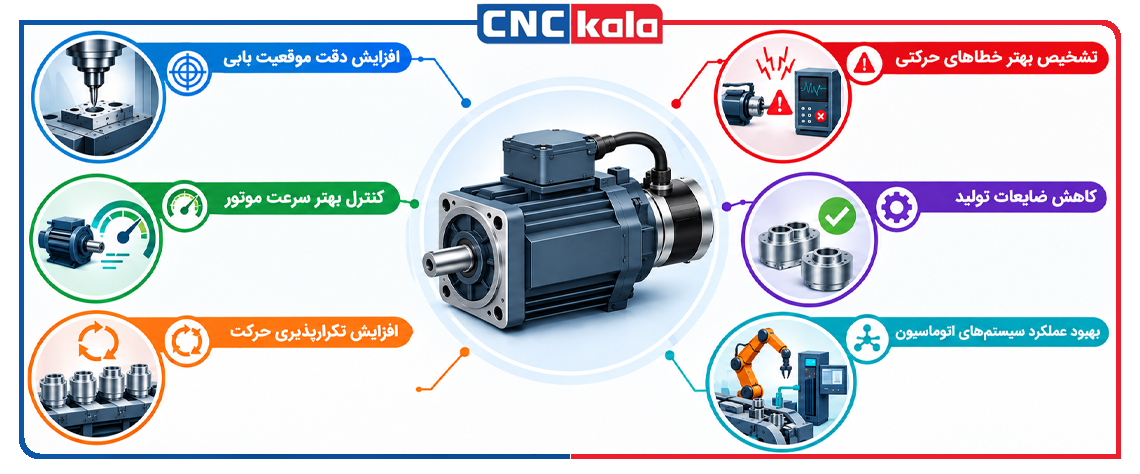

مهم ترین مزایای انکودر پشت موتور
استفاده از انکودر مناسب در موتورهای صنعتی، مزایای متعددی دارد که برخی از مهم ترین آن ها و ویژگی های یک انکودر خوب عبارت اند از:
افزایش دقت موقعیت یابی
از مهم ترین مزایای انکودر پشت موتور، فراهم کردن اطلاعات دقیق درباره موقعیت شفت است. در دستگاه های CNC، حرکت کنترل شده محورها برای تولید قطعات با ابعاد مشخص اهمیت زیادی دارد. انکودر با ارسال اطلاعات حرکتی به درایو، امکان تشخیص اختلاف میان موقعیت فرمان داده شده و حرکت واقعی موتور را فراهم می کند. این قابلیت به بهبود دقت سیستم کمک می کند.
کنترل بهتر سرعت موتور
در بسیاری از عملیات صنعتی، ثابت ماندن یا تغییر کنترل شده سرعت موتور اهمیت زیادی دارد. انکودر با ارائه اطلاعات مربوط به سرعت چرخش، به درایو کمک می کند تا سرعت موتور را مطابق فرمان تنظیم کند. این ویژگی در ماشین کاری قطعات فلزی، حرکت محورهای دستگاه CNC و خطوط تولید خودکار کاربرد دارد؛ به ویژه زمانی که بار مکانیکی تغییر می کند یا موتور باید سرعت خود را در زمان کوتاهی تغییر دهد.
افزایش تکرارپذیری حرکت
در تولید صنعتی، تنها رسیدن به یک موقعیت مشخص کافی نیست؛ دستگاه باید بتواند این حرکت را بارها با شرایط مشابه تکرار کند. بازخورد انکودر به سیستم کنترل کمک می کند حرکت موتور را در دفعات مختلف بهتر مدیریت کند. این موضوع در تولید انبوه قطعات، عملیات سوراخکاری، فرزکاری و برش CNC اهمیت ویژه ای دارد.
تشخیص بهتر خطاهای حرکتی
اگر موتور نتواند مطابق فرمان حرکت کند، اطلاعات روتاری انکودر می تواند به درایو کمک کند اختلاف میان حرکت مورد انتظار و حرکت واقعی را تشخیص دهد. بسته به طراحی سیستم، این اختلاف ممکن است باعث ثبت آلارم یا توقف دستگاه شود. البته هر خطای حرکتی الزاما به معنای خرابی انکودر نیست. مشکلات مکانیکی، خرابی موتور، ایراد کابل یا اختلال در درایو نیز می توانند باعث بروز خطا شوند و در این صورت باید بدانیم که از کجا بفهمیم انکودر خراب شده است؟ تا به تعمیر آن بپردازیم.
کمک به کاهش ضایعات تولید
کنترل بهتر موقعیت و سرعت موتور می تواند احتمال بروز برخی خطاهای حرکتی را کاهش دهد. در نتیجه، در صورت تنظیم صحیح کل سیستم، احتمال تولید قطعات خارج از محدوده ابعادی مورد انتظار کمتر می شود. این مزیت برای کارگاه هایی که با مواد اولیه گران قیمت کار می کنند یا به تلرانس های دقیق نیاز دارند، اهمیت اقتصادی دارد.
بهبود عملکرد سیستم های اتوماسیون
انکودر پشت موتور فقط در دستگاه های CNC کاربرد ندارد و از مهم ترین کاربردهای انکودر می توان به این مورد اشاره کرد که این قطعه در ربات های صنعتی، ماشین آلات بسته بندی، تجهیزات مونتاژ خودکار و سامانه های کنترل حرکت نیز مورد استفاده قرار می گیرد. اطلاعات بازخوردی انکودر به هماهنگی بهتر حرکت موتور با سایر اجزای سیستم کمک می کند.
کاربرد انکودر پشت موتور در دستگاه های CNC

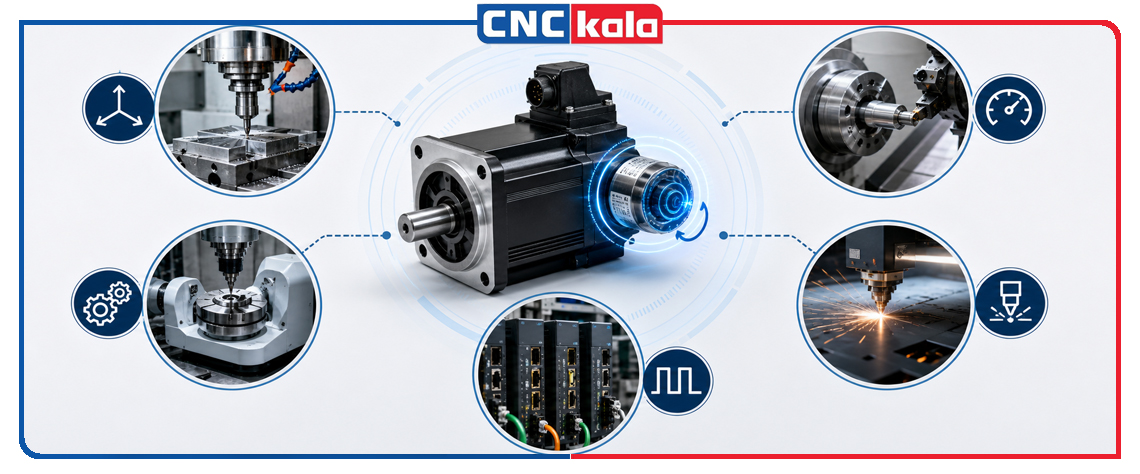

در دستگاه های CNC، انکودر پشت موتور معمولا در سروو موتور ها محورهای حرکتی و در برخی کاربردها در سیستم محرک اسپیندل استفاده می شود. وظیفه دقیق آن به ساختار دستگاه و نوع موتور بستگی دارد. همچنین مهم ترین کاربردهای بهترین انکودر دستگاه سی ان سی عبارت اند از:
- کنترل موقعیت محورهای X، Y و Z در ماشین های فرز CNC
- مدیریت سرعت و حرکت در دستگاه های تراش CNC
- کمک به هماهنگی حرکت در سیستم های چند محوره
- کنترل حرکت در ماشین آلات برش و تجهیزات تولید خودکار
- فراهم کردن بازخورد حرکتی برای درایوهای سروو
کلام آخر
انکودر پشت موتور یکی از اجزای مهم سیستم های کنترل حرکت است که با اندازه گیری موقعیت و سرعت شفت، اطلاعات لازم را برای کنترل دقیق تر موتور فراهم می کند. این قطعه در دستگاه های CNC به بهبود موقعیت یابی، تکرار پذیری حرکت، کنترل سرعت و تشخیص برخی خطاهای حرکتی کمک می کند.
