فیوز یکی از قطعات حفاظتی مهم در مدارهای الکتریکی و الکترونیکی دستگاه های CNC است که وظیفه دارد در صورت افزایش غیر عادی جریان، مدار را قطع کرده و از آسیب دیدن تجهیزات گران قیمتی همچون درایو سروو، منبع تغذیه، بردهای کنترلی و مدارهای قدرت جلوگیری نماید. در میان فیوزهای مورد استفاده در سیستم های CNC، فیوزهای سری HM و HP از مدل هایی هستند که به ویژه در تجهیزات مرتبط با سیستم های FANUC دیده می شوند.

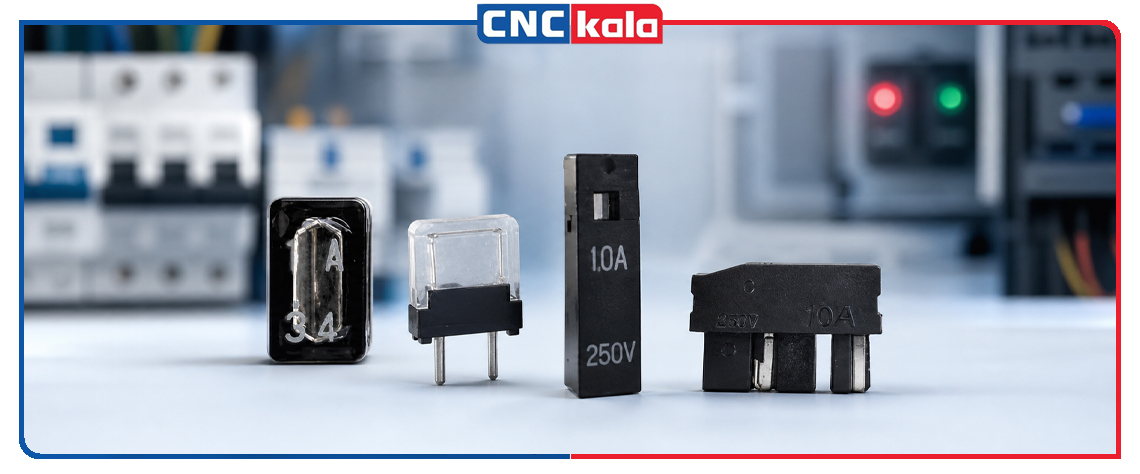

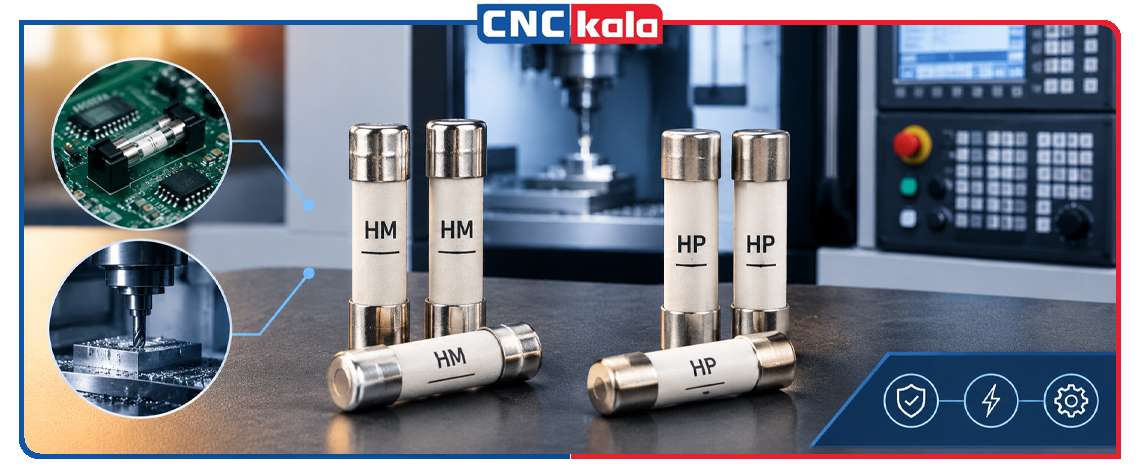

منابع تخصصی قطعات CNC نیز HM و HP را در میان خانواده های رایج فیوزهای مورد استفاده در تجهیزات FANUC معرفی می کنند؛ اما در این مقاله از سی ان سی کالا می خواهیم به این موضوع بپردازیم که فیوز CNC سری HM و HP چه زمانی استفاده می شوند و تفاوت کاربرد آن ها چیست؟ در واقع انتخاب بین این دو سری تنها بر اساس ظاهر فیوز یا مقدار آمپراژ انجام نشده و باید مشخصات درج شده روی فیوز، محل نصب و مشخصات مدار بررسی شوند.

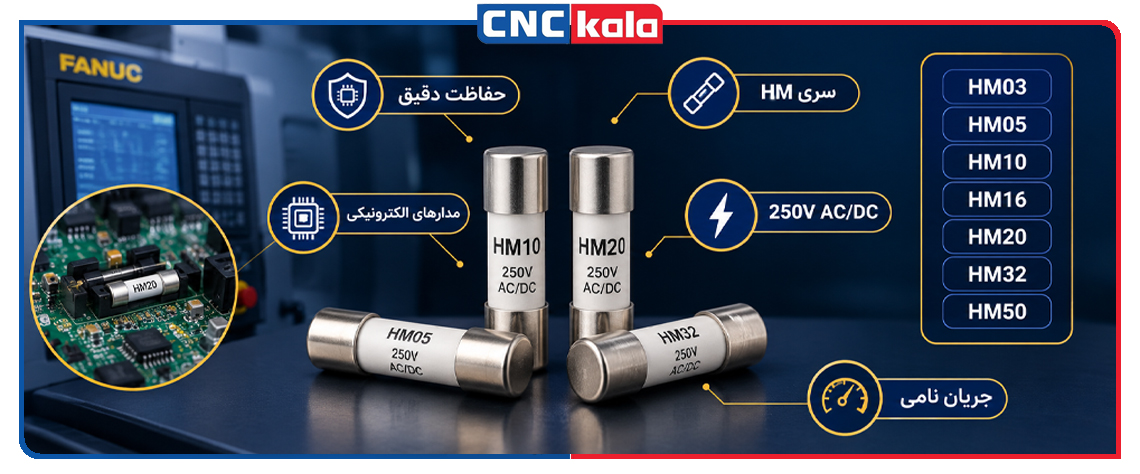

فیوز CNC سری HM چیست؟

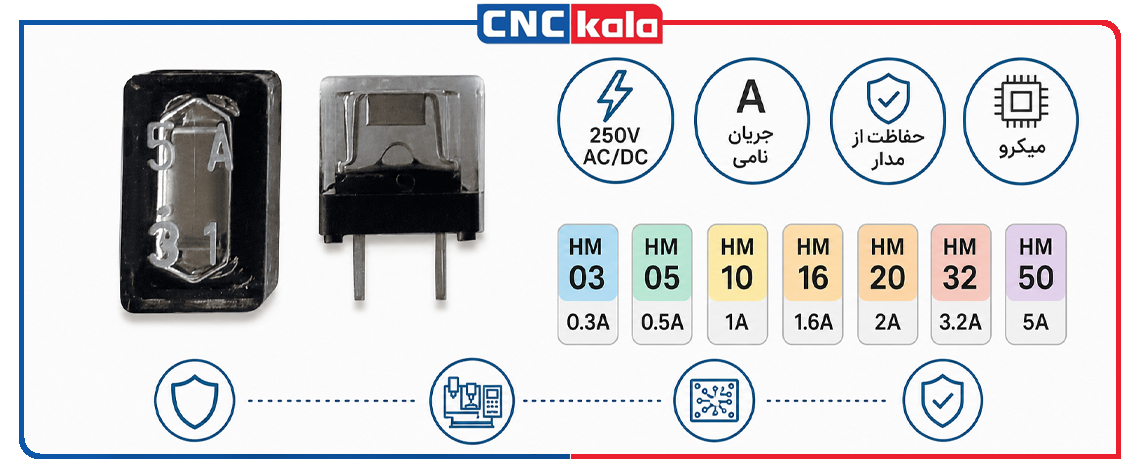

فیوز CNC سری HM از انواع فیوزهای میکرو هستند که در بسیاری از مدارهای الکترونیکی دستگاه های CNC مورد استفاده قرار می گیرند و بیشتر در مدارهایی دیده می شوند که نیاز به حفاظت دقیق از قطعات الکترونیکی و مدارهای داخلی دارند. این فیوزها معمولا بعاد کوچکی دارند و جهت حفاظت از مدارهایی با جریان نسبتا پایین طراحی شده اند. در تجهیزات FANUC نمونه هایی مانند HM03، HM05، HM10، HM16، HM20، HM32 و HM50 وجود دارند که اعداد آن ها بیانگر جریان نامی فیوز هستند.
به عنوان مثال HM10 معادل فیوز 1 آمپر و HM20 معادل 2 آمپر است. مشخصات برخی از این مدل ها، ولتاژ نامی 250 ولت AC/DC را نشان می دهد. بنابراین وقتی در یک مدار CNC با قطعه ای مانند HM20 مواجه می شوید، تنها نباید عبارت HM را ملاک انتخاب قرار دهید؛ عدد مربوط به جریان نامی نیز از اهمیت بسیار زیادی برخوردار است.
کاربرد فیوز HM در سی ان سی
فیوز سی ان سی HM برای حفاظت بخش های زیادی استفاده می شود، این بخش ها عبارت اند از:
- بردهای الکترونیکی
- مدارهای کنترلی
- ورودی های تغذیه
- بخش هایی از آمپلی فایرهای سروو
- مدار فن و تجهیزات جانبی
- برخی مدارهای داخلی یونیت های CNC
فیوز CNC سری HP چیست؟
فیوز CNC سری HP نیز یکی دیگر از خانواده های فیوز مورد استفاده در تجهیزات CNC و به خصوص سیستم های FANUC است که این سری را می توان در بخش هایی مشاهده کرد که به فیوزهای نشانگر دار و مناسب برای حفاظت مدارهای تغذیه و قدرت نیاز دارند. یکی از نکات مهم درباره HP این است که این سری لزوما فقط شامل آمپراژهای بسیار بالا نیست. در واقع نوع فیوز، ساختار، محل نصب، مشخصات الکتریکی و شماره قطعه اصلی دستگاه نیز باید هنگام انتخاب در نظر گرفته شوند.

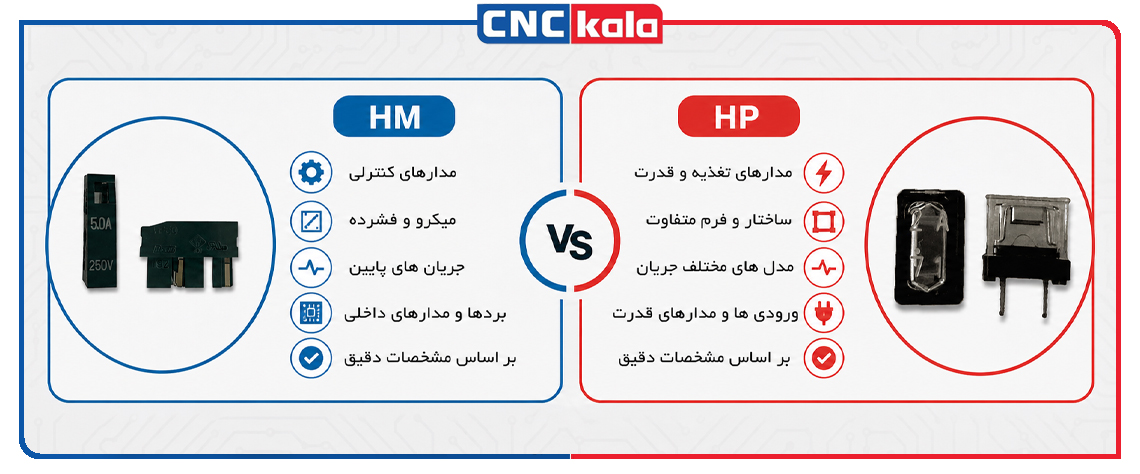

تفاوت فیوز HM و HP در چیست؟
یکی از اشتباهات رایج هنگام تعمیر CNC این است که فکر کنیم می توان هر فیوز HM و HP را که آمپراژ مشابهی دارند به جای یکدیگر استفاده کرد. در حالی که چنین کاری خطرناک بوده و تفاوت این دو سری می تواند در مواردی مانند موارد زیر شامل شود:
| ویژگی | فیوز HM | فیوز HP |
| کاربرد عمومی | مدارهای کنترلی و الکترونیکی | مدارهای تغذیه و حفاظت در بخش های مختلف CNC |
| ابعاد و ساختار | معمولا میکرو و فشرده | ساختار و فرم متفاوت بسته به مدل |
| جریان نامی | مدل های مختلف از جریان های پایین | دارای مدل های مختلف جریان |
| محل استفاده | بردها، آمپلی فایرها و مدارهای داخلی | ورودی ها و مدارهای تغذیه/قدرت مشخص |
| انتخاب جایگزین | بر اساس مشخصات دقیق | بر اساس مشخصات دقیق |
چه زمانی باید از فیوز HM استفاده کنیم؟
فیوز در CNC اهمیت دارد و اگر در نقشه الکتریکی یا دفترچه دستگاه، فیوزی از خانواده HM مشخص شود، باید همان مدل یا جایگزین کاملا معادل آن استفاده شود. به عنوان مثال، اگر روی قطعه HM20 درج شود، این قطعه یک فیوز 2 آمپر بوده و استفاده از فیوزی با آمپراژ متفاوت بدون بررسی مدار می تواند عملکرد حفاظتی سیستم را تغییر دهد. فیوز HM معمولا زمانی اهمیت پیدا می کند که هدف، حفاظت از یک بخش حساس الکترونیکی است. در چنین مدارهایی حتی یک افزایش جریان کوتاه می تواند سبب آسیب به برد یا قطعاتی شود که هزینه تعمیر یا تعویض بالایی دارند.
چه زمانی باید از فیوز HP استفاده کرد؟
استفاده از فیوز HP نیز باید بر اساس مشخصات اصلی دستگاه انجام شود. اگر در مدار CNC، فیوز HP نصب شده است، تعویض آن با مدل دیگری تنها به دلیل مشابه بودن آمپراژ کار درستی نیست. به عنوان مثال، خانواده HP شامل مدل هایی مانند HP05، HP10، HP16، HP20، HP32 و HP50 است که هر کدام جریان نامی متفاوتی دارند. بنابراین اگر فیوز HP دستگاه سوخته است، ابتدا باید کد کامل فیوز، جریان نامی، ولتاژ نامی، ساختار پایه ها و شماره قطعه FANUC بررسی شود.
آیا می توان به جای فیوز HM از HP استفاده کرد؟
برای پاسخ به این سوال باید بگوییم که حتی اگر دو فیوز از نظر آمپراژ شبیه به هم هستند، این موضوع به تنهایی برای جایگزینی کافی نبوده و نمی توان این کار را انجام داد. فیوز باید از نظر جریان، ولتاژ، ظرفیت قطع، سرعت عملکرد، ابعاد، نوع پایه و مشخصات حفاظتی با قطعه اصلی تطابق داشته باشد.

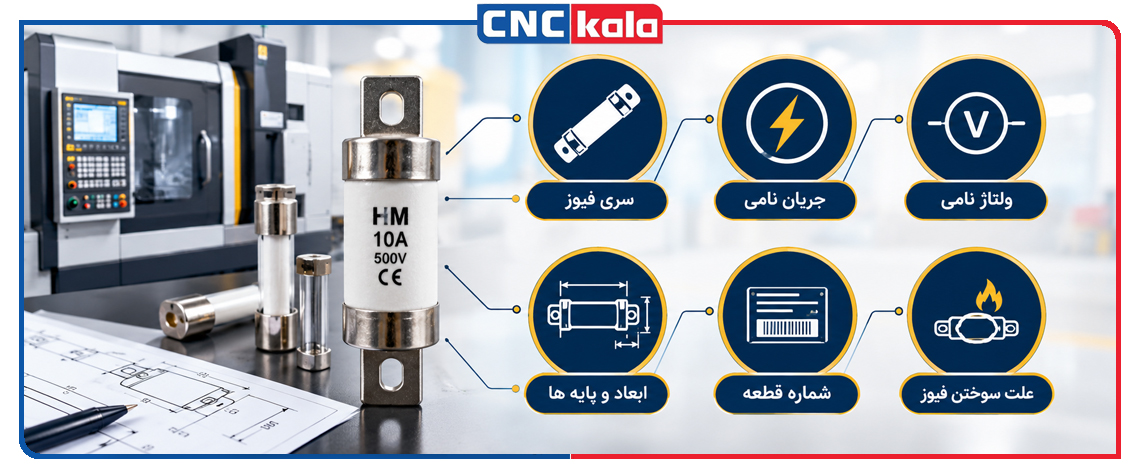

نکات مهم هنگام خرید فیوز سی ان سی HM و HP
جهت خرید فیوز مناسب دستگاه CNC بهتر است اطلاعات زیر را از روی فیوز یا نقشه دستگاه استخراج نمایید:
- سری فیوز
- جریان نامی
- ولتاژ نامی
- ابعاد و پایه ها
- شماره قطعه
- علت سوختن فیوز
کلام آخر
فیوزهای CNC سری HM و HP هر دو در تجهیزات CNC، به خصوص در سیستم های مرتبط با FANUC، کاربرد دارند؛ اما نمی توان آن ها را صرفا بر اساس آمپراژ یا ظاهر جایگزین یکدیگر کرد. فیوزهای HM در بسیاری از مدارهای الکترونیکی و بخش های حساس سیستم مورد استفاده قرار می گیرند، در حالی که سری HP نیز در مدارهای مشخص تغذیه و حفاظتی دستگاه های CNC به کار می رود.
بنابراین هنگام انتخاب فیوز، مدل دقیق دستگاه، شماره فنی فیوز، آمپراژ، ولتاژ، ساختار فیزیکی و محل قرارگیری آن را در نظر بگیرید و همچنین دقت داشته باشید که هنگام خرید بررسی کنید که مهم ترین ویژگی فیوز صنعتی چیست؟ و بر اساس نیاز خود گزینه درستی را انتخاب نمایید.
