سروو موتور و سروو درایو اوکوما از اجزای مهم سیستم کنترل حرکت در ماشین آلات CNC هستند که وظیفه کنترل دقیق موقعیت، سرعت و گشتاور محورهای دستگاه را بر عهده دارند. این تجهیزات با ایجاد هماهنگی میان سیستم کنترل CNC و اجزای مکانیکی دستگاه، نقش مهمی در افزایش دقت ماشین کاری، بهبود کیفیت سطح قطعه کار و کاهش خطاهای حرکتی ایفا می کنند.
اوکوما یکی از برند های شناخته شده ماشین آلات و سیستم های کنترل CNC در صنعت ماشین کاری است. این شرکت در طراحی بسیاری از دستگاه های خود از سیستم های یکپارچه کنترل حرکت استفاده کرده تا هماهنگی میان کنترلر، سروو درایو، سروو موتور و مکانیزم های حرکتی دستگاه حفظ شود. در این مقاله از سی ان سی کالا می خواهیم با نحوه عملکرد سروو موتور و سروو درایو اوکوما، ویژگی های فنی و مزایای آن ها آشنا شویم.

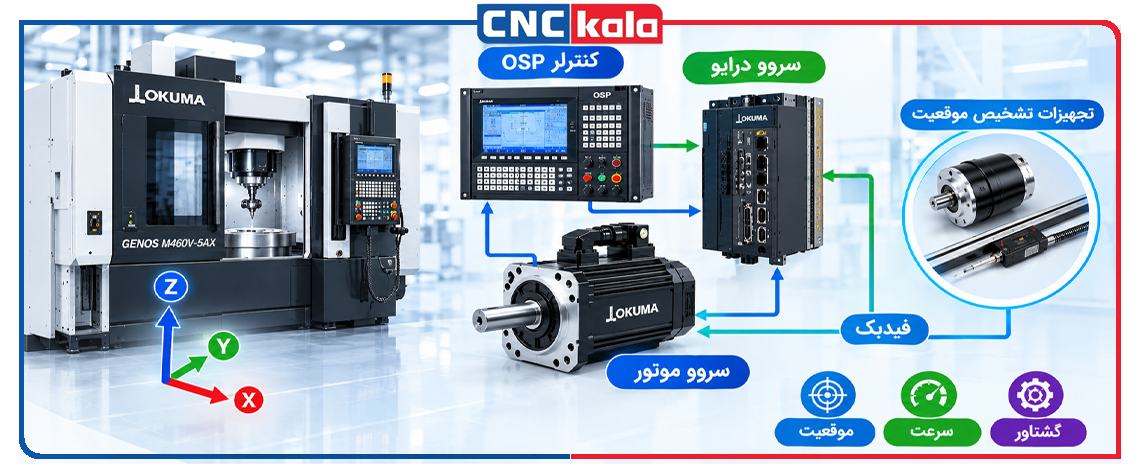

سروو موتور اوکوما چیست و چگونه کار می کند؟
یکی از نکات مهم این است که سروو موتور چیست و چه کاربردی دارد؟ باید بگوییم که سروو موتور یک موتور الکتریکی کنترل پذیر بوده که برای ایجاد حرکت دقیق و قابل کنترل در محورهای مختلف ماشین CNC مورد استفاده قرار می گیرد. برخلاف موتورهای معمولی که ممکن است تنها با سرعت مشخصی بچرخند، سروو موتور می تواند بر اساس فرمان های سیستم کنترل CNC، موقعیت، سرعت و گشتاور خود را تنظیم نماید.
در ماشین آلات CNC اوکوما، سروو موتور وظیفه حرکت دادن محورهایی مانند X، Y و Z را بر عهده دارد. این موتورها با استفاده از فیدبک موقعیت و سرعت، اطلاعات حرکتی را به سیستم کنترل باز می گردانند تا اختلاف میان حرکت فرمان داده شده و حرکت واقعی اصلاح شود. همچنین اوکوما در ساختار سیستم OSP خود، قطعاتی مانند کنترلر، موتور، سروو درایو و تجهیزات تشخیص موقعیت را به صورت هماهنگ توسعه می دهد.
سروو درایو اوکوما چیست؟
سروو درایو یکی از اجزای اصلی سیستم سروو است که بین کنترلر CNC و سروو موتور قرار می گیرد. این قطعه فرمان های حرکتی را دریافت کرده و با تنظیم توان الکتریکی ارسالی به موتور، سرعت، گشتاور و موقعیت آن را کنترل می کند. در واقع، اگر سروو موتور را عامل اجرای حرکت در نظر بگیریم، سروو درایو وظیفه مدیریت و تنظیم این حرکت را بر عهده دارد و مهم ترین وظایف سروو درایو اوکوما عبارت اند از:
- دریافت فرمان های حرکتی از کنترلر CNC
- تنظیم جریان و ولتاژ مورد نیاز موتور
- کنترل سرعت و گشتاور در شرایط مختلف کاری
- دریافت و پردازش اطلاعات فیدبک انکودر
- اصلاح خطای موقعیت و سرعت
- محافظت از سیستم در برابر برخی شرایط غیرعادی مانند اضافه جریان و اضافه بار، متناسب با امکانات مدل
بررسی مهم ترین ویژگی های سروو موتور و سروو درایو اوکوما
سروو سیستم های اوکوما با توجه به طراحی یکپارچه ماشین و کنترلر، ویژگی های مختلفی دارند. مهم ترین مزایای سروو درایو و سروو موتور اوکوما عبارت اند از:
دقت بالا در کنترل موقعیت
یکی از مهم ترین ویژگی های سروو موتور های اوکوما، قابلیت کنترل دقیق موقعیت محورها است. این ویژگی در تولید قطعاتی که به تلرانس های ابعادی محدود نیاز دارند، اهمیت زیادی دارد. همچنین استفاده از تجهیزات بازخورد موقعیت و هماهنگی آن ها با کنترلر OSP باعث می شود که سیستم بتواند حرکت واقعی محورها را بررسی و خطاهای حرکتی را اصلاح نماید.
کنترل مناسب سرعت و شتاب
سروو درایو باید بتواند سرعت موتور را متناسب با شرایط ماشین کاری تنظیم کند. در عملیات هایی که نیاز به تغییر سریع سرعت یا جابه جایی میان چند موقعیت دارند، کنترل مناسب شتاب و کاهش سرعت اهمیت زیادی دارد. فناوری SERVO NAVI اوکوما نیز با بهینه سازی پارامترهای سروو، امکان تنظیم بهتر شتاب و حرکت محورها را فراهم می کند. همچنین لازم به ذکر است که سروو درایو مصرف برق را کاهش می دهد.
هماهنگی با سیستم کنترل OSP
یکی از ویژگی های مهم تجهیزات حرکتی اوکوما، هماهنگی آن ها با کنترلرهای اختصاصی این شرکت است. در این ساختار، موتور، درایو، انکودر و کنترلر به عنوان اجزای یک سیستم واحد طراحی و هماهنگ می شوند. این یکپارچگی می تواند به بهبود پاسخ حرکتی، کاهش مشکلات سازگاری و مدیریت بهتر عملکرد ماشین کمک کند.
کاهش لرزش و بهبود کیفیت سطح قطعه
لرزش محورها و ناهماهنگی در حرکت می تواند باعث ایجاد خطوط ناخواسته، موج دار شدن سطح قطعه یا کاهش دقت ماشین کاری شود. اوکوما در فناوری SERVO NAVI SF قابلیت هایی مانند تنظیم خودکار لرزش، اصلاح ضربه معکوس و تنظیم انحراف را معرفی کرده است. این قابلیت ها با هدف حفظ دقت حرکتی و بهبود کیفیت سطح قطعات طراحی شده اند.
قابلیت تشخیص و عیب یابی سیستم سروو
در سیستم های جدیدتر اوکوما، ابزارهای عیب یابی سروو می توانند وضعیت بخش هایی مانند موتور، درایو و انکودر را بررسی نمایند. این قابلیت به تکنسین کمک می کند که منشا برخی خطاهای حرکتی را سریع تر شناسایی کرده و زمان توقف دستگاه کاهش پیدا کند.
کاربرد سروو موتور و سروو درایو اوکوما در ماشین آلات CNC
این تجهیزات در ماشین آلات مختلف اوکوما برای کنترل حرکت و موقعیت اجزای مکانیکی استفاده می شوند. مهم ترین کاربردهای آن ها عبارت اند از:
- ماشین تراش CNC: کنترل حرکت محورهای طولی و عرضی و حرکت ابزار برشی.
- فرز CNC: مدیریت حرکت محورهای X، Y و Z برای اجرای عملیات براده برداری.
- ماشین های چند محوره: هماهنگ سازی حرکت محورهای خطی و دورانی در ماشین کاری قطعات پیچیده.
- ماشین های سنگین CNC: کنترل حرکت میز و اجزای متحرک با توجه به وزن قطعه کار و شرایط بارگذاری.
- ماشین های تولیدی اتوماتیک: اجرای حرکت های تکرار شونده با سرعت و موقعیت قابل کنترل.
کلام آخر
اوکوما جزو 10 برند معروف تولید دستگاه و قطعات سی ان سی بوده و سروو موتور و سروو درایو این برند از اجزای کلیدی سیستم حرکتی ماشین آلات CNC هستند که با همکاری یکدیگر، کنترل دقیق سرعت، موقعیت و گشتاور محورها را امکان پذیر می کنند. همچنین استفاده از سروو درایو ضروری است و طراحی هماهنگ این تجهیزات با سیستم کنترل OSP، قابلیت های کنترلی پیشرفته و فناوری هایی مانند SERVO NAVI از ویژگی های مهم سیستم های حرکتی اوکوما محسوب می شوند.
