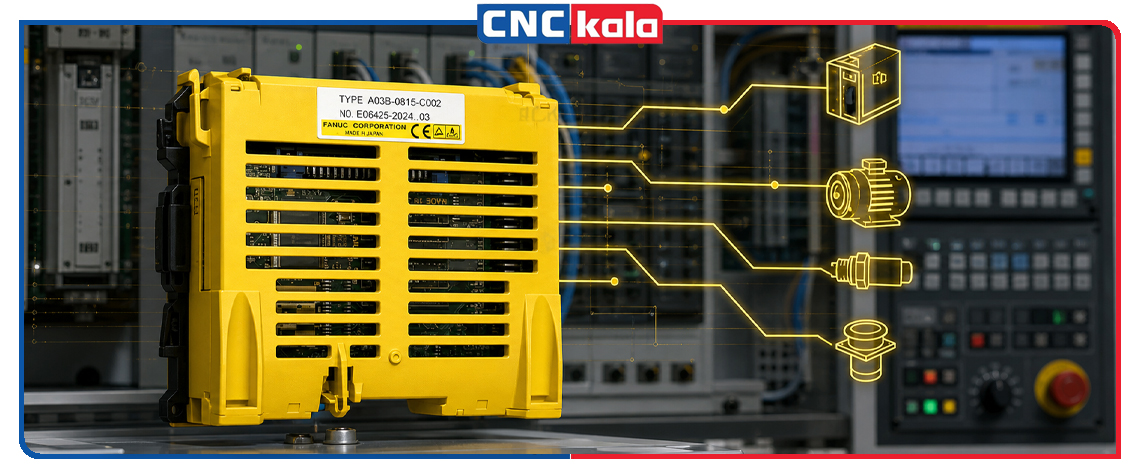

در دستگاه های CNC، هماهنگی میان سیستم کنترل، تجهیزات الکتریکی، سنسورها و عملگرها نقش مهمی در دقت و عملکرد صحیح ماشین دارد. یکی از قطعاتی که در برقراری این ارتباط نقش اساسی ایفا می کند، کارت I/O فانوک (FANUC I/O Card) است. این قطعه وظیفه دریافت سیگنال های ورودی از تجهیزات مختلف و ارسال فرمان های خروجی از سیستم کنترل به بخش های اجرایی دستگاه را بر عهده دارد.
بدون وجود یک سیستم ورودی و خروجی مناسب، کنترلر CNC نمی تواند اطلاعات مورد نیاز را از محیط دستگاه دریافت کند یا فرمان های لازم را برای اجرای عملیات مختلف صادر کند. به همین دلیل، کارت I/O یکی از اجزای مهم در ساختار کنترلی دستگاه های CNC محسوب می شود. در این مطلب از سی ان سی کالا، با عملکرد کارت I/O فانوک و نقش آن در سیستم کنترل آشنا می شویم.

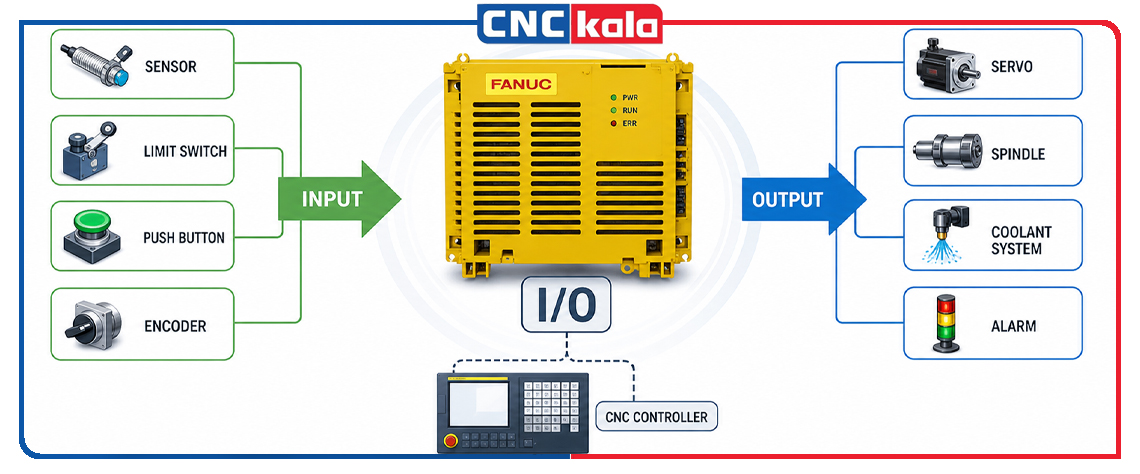

کارت I/O فانوک چیست؟
کارت I/O فانوک یکی از اجزای سیستم ورودی و خروجی در تجهیزات اتوماسیون صنعتی و دستگاه های CNC است که ارتباط میان کنترلر و تجهیزات جانبی دستگاه را برقرار می کند. عبارت I/O مخفف دو کلمه Input و Output است؛ ورودی به اطلاعاتی گفته می شود که از تجهیزات مختلف به سیستم کنترل ارسال می شوند و خروجی به فرمان هایی اشاره دارد که کنترلر برای فعال سازی تجهیزات اجرایی صادر می کند.
در یک دستگاه CNC، سنسورها، کلیدهای محدود کننده، شستی های کنترلی، سیستم خنک کننده و برخی تجهیزات جانبی باید با کنترلر ارتباط برقرار کنند. کارت ها و ماژول Input/Output این ارتباط را برقرار می کنند تا کنترلر بتواند وضعیت دستگاه را تشخیص داده و متناسب با برنامه و شرایط عملیاتی، فرمان های لازم را صادر کند. فانوک (FANUC) یکی از تولید کنندگان مطرح سیستم های کنترل CNC و تجهیزات اتوماسیون صنعتی است که در بسیاری از ماشین های فرز، تراش و خطوط تولید استفاده می شود. بسته به مدل کنترلر و معماری سیستم، ورودی و خروجی ها ممکن است از طریق بردهای داخلی، ماژول های مجزا یا سیستم های ورودی و خروجی توزیع شده مدیریت شوند؛ لذا تمامی سیستم های فانوک، لزوما از یک نوع کارت I/O یکسان استفاده نمی کنند.
کارت I/O فانوک چگونه کار می کند؟
عملکرد کارت I/O فانوک را می توان در دو بخش اصلی ورودی و خروجی بررسی کرد. این دو بخش به کنترلر کمک می کنند تا هم از وضعیت تجهیزات دستگاه مطلع شود و هم فرمان های اجرایی را به آن ها منتقل کند. در ادامه نیز به بررسی این مورد خواهیم پرداخت:
دریافت سیگنال های ورودی
در مرحله ورودی، اطلاعات از تجهیزات مختلف به سیستم کنترل منتقل می شوند. به عنوان مثال، هنگامی که یک کلید محدود کننده فعال می شود یا سنسوری حضور قطعه را تشخیص می دهد، سیگنال الکتریکی مربوط به آن از طریق مسیر ورودی به سیستم کنترل می رسد. کنترلر با دریافت این اطلاعات می تواند وضعیت دستگاه را بررسی کرده و بر اساس منطق کنترلی، تصمیم مناسبی بگیرد. سیگنال های مربوط به شستی های اپراتور، وضعیت درهای حفاظتی، برخی آلارم ها و تجهیزات جانبی نیز ممکن است از طریق ورودی های دیجیتال دریافت شوند.
ارسال سیگنال های خروجی
در بخش خروجی، کنترلر فرمان های لازم را به تجهیزات اجرایی ارسال می کند. به عنوان مثال، روشن یا خاموش کردن پمپ خنک کننده، فعال سازی برخی شیرهای برقی یا کنترل تجهیزات جانبی می تواند از طریق خروجی های سیستم I/O انجام شود. البته نوع فرمان و نحوه اجرای آن به طراحی ماشین، برنامه PLC داخلی کنترلر، مدارهای واسط و مشخصات الکتریکی تجهیزات بستگی دارد.
در بسیاری از کاربردها، خروجی کارت مستقیما بارهای پرقدرت را راه اندازی نمی کند، بلکه یک رله، کنتاکتور یا مدار واسط را کنترل می کند. در مجموع، کارت I/O ارتباط میان اطلاعات واقعی دستگاه و منطق کنترلی CNC را برقرار می کند و امکان نظارت و اجرای هماهنگ عملیات را فراهم می سازد.

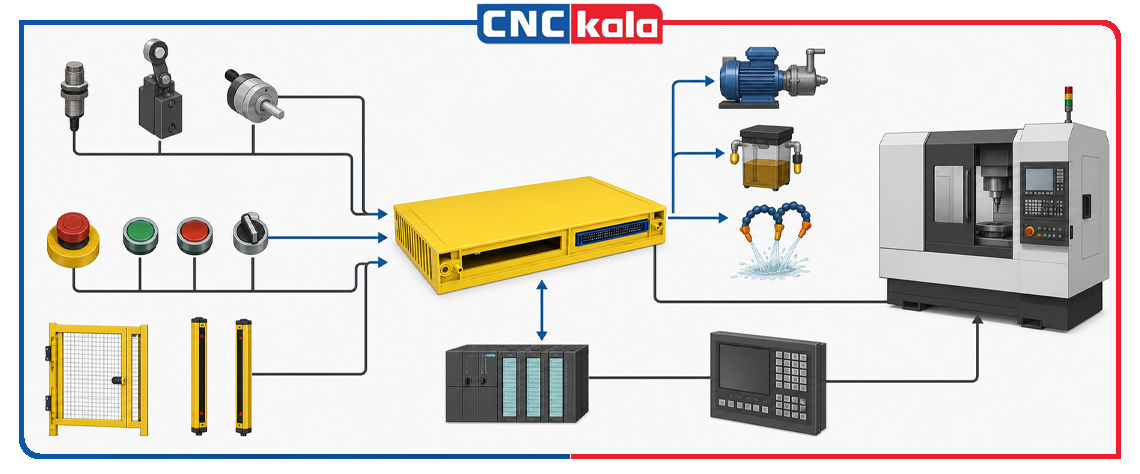

مهم ترین کاربردهای کارت I/O فانوک در دستگاه CNC
کارت های ورودی و خروجی در بخش های مختلف دستگاه های CNC مورد استفاده قرار می گیرند. مهم ترین کاربردهای آن ها عبارت اند از:
- دریافت اطلاعات سنسورها: انتقال وضعیت سنسورهای تشخیص قطعه، کلیدهای محدود کننده و سایر تجهیزات اندازه گیری یا تشخیص به سیستم کنترل.
- کنترل تجهیزات جانبی: ارسال فرمان برای فعال سازی پمپ خنک کننده، سیستم روانکاری و برخی تجهیزات کمکی ماشین.
- مدیریت سیگنال های ایمنی و حفاظتی: دریافت وضعیت کلیدهای حفاظتی و ارسال اطلاعات مربوط به شرایط دستگاه، مطابق با طراحی مدار ایمنی.
- ارتباط با PLC داخلی CNC: فراهم کردن مسیر تبادل سیگنال ها برای اجرای توالی های کنترلی و عملیات خودکار دستگاه.
- هماهنگی میان بخش های مختلف ماشین: کمک به ارتباط میان کنترلر، پنل اپراتور، تجهیزات جانبی و بخش های اجرایی.
تفاوت ورودی دیجیتال و خروجی دیجیتال در کارت I/O
یکی از نکات مهم در شناخت کارت I/O فانوک از سایر کارت ها، آشنایی با تفاوت ورودی ها و خروجی ها است. این دو نوع سیگنال، وظایف متفاوتی در سیستم کنترل دارند.
- ورودی دیجیتال (Digital Input): برای دریافت وضعیت هایی مانند روشن یا خاموش بودن یک کلید، فعال شدن سنسور یا باز و بسته بودن یک کنتاکت استفاده می شود. این ورودی ها معمولا دو وضعیت منطقی دارند و اطلاعات را به کنترلر منتقل می کنند.
- خروجی دیجیتال (Digital Output): برای ارسال فرمان های روشن و خاموش به تجهیزات جانبی یا مدارهای واسط استفاده می شود. کنترلر با تغییر وضعیت خروجی می تواند اجرای یک عملیات مشخص را درخواست کند.

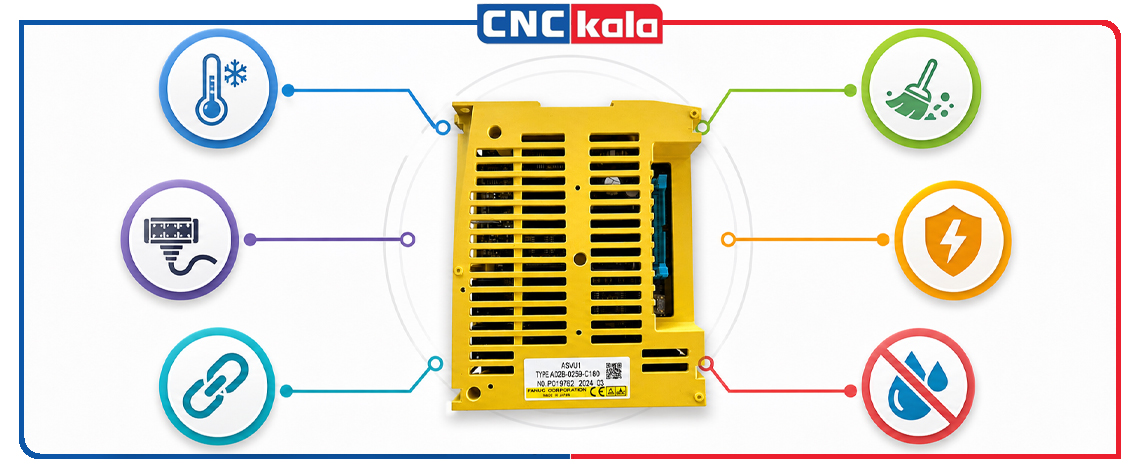

چگونه از کارت I/O فانوک نگهداری کنیم؟
نگهداری صحیح از کارت I/O می تواند احتمال بروز خرابی و توقف ناخواسته دستگاه را کاهش دهد. کنترل دمای تابلو برق، جلوگیری از تجمع گرد و غبار، بررسی وضعیت کانکتورها و اطمینان از پایداری ولتاژ تغذیه از اقدامات مهم در نگهداری این قطعه هستند. همچنین باید از شل نبودن اتصالات، آسیب دیدگی کابل ها و وجود رطوبت یا آلودگی در محیط نصب جلوگیری کرد.
کلام آخر
کارت I/O فانوک یکی از اجزای مهم در سیستم کنترل دستگاه های CNC است که ارتباط میان کنترلر و تجهیزات ورودی و خروجی را برقرار می کند. این قطعه با دریافت اطلاعات سنسورها و کلیدها و انتقال فرمان های کنترلی به تجهیزات جانبی، در اجرای صحیح عملیات و هماهنگی بخش های مختلف ماشین نقش دارد. در مقایسه ماژول های مختلف I/O در بازار، متوجه این موضوع می شویم که برند فانوک یکی از با کیفیت ترین ها بوده و عملکرد ایده آلی را ارائه می دهد.
