پنل MDI و کیبورد فانوک از اجزای مهم سیستم کنترل دستگاه های CNC هستند که امکان وارد کردن اطلاعات، ویرایش برنامه ها و دسترسی به بخش های مختلف کنترل را برای اپراتور فراهم می سازند. خرابی این قطعات می تواند باعث اختلال در برنامه نویسی، دشواری کار با دستگاه و در برخی موارد توقف روند تولید شود. به همین علت، آشنایی با علائم خرابی کیبورد فانوک و روش صحیح تعویض آن برای اپراتورها و تکنسین های تعمیرات اهمیت زیادی دارد. در ادامه با سی ان سی کالا می خواهیم با عملکرد پنل MDI، نشانه های رایج خرابی، دلایل بروز مشکلات و مراحل و نحوه تعویض این قطعه آشنا شویم.
پنل MDI فانوک چیست و چه کاربردی دارد؟
MDI مخفف عبارت Manual Data Input به معنای ورود دستی اطلاعات است. این بخش از سیستم کنترل CNC به اپراتور اجازه می دهد تا دستورات و اطلاعات مورد نیاز را مستقیما از طریق صفحه کلید وارد کند. در کنترلرهای فانوک (FANUC)، کیبورد MDI معمولا شامل کلید های عددی و حروفی، کلیدهای عملکردی و دکمه های مربوط به ویرایش برنامه است. مهم ترین کاربردهای پنل MDI فانوک عبارت اند از:
- وارد کردن دستورات CNC: ثبت دستی دستورات و کدهای مورد نیاز برای اجرای عملیات ماشین کاری.
- ویرایش برنامه ها: استفاده از کلید هایی مانند INSERT، ALTER و DELETE برای افزودن، اصلاح یا حذف بخش هایی از برنامه.
- دسترسی به صفحات کنترلی: ورود به بخش های موقعیت محورها (POS)، برنامه (PROG)، تنظیمات و سیستم.
- تایید یا لغو اطلاعات: استفاده از کلیدهای INPUT و CAN برای ثبت یا لغو ورودی ها.
- بازنشانی برخی وضعیت های کنترلی: استفاده از کلید RESET در شرایط مجاز و مطابق دستورالعمل دستگاه.
علائم خرابی پنل MDI و کیبورد فانوک
به طور کل، خرابی کیبورد همیشه به معنای از کار افتادن کامل آن نیست. گاهی تنها یک کلید یا بخشی از صفحه کلید دچار مشکل می شود. شناسایی دقیق نشانه ها کمک می کند پیش از تعویض کامل قطعه، علت اصلی اختلال مشخص شود. این علائم شامل موارد زیر می شوند:
عمل نکردن بعضی از کلیدها
یکی از رایج ترین نشانه های خرابی کیبورد فانوک، پاسخ ندادن تعدادی از کلیدها است. به عنوان مثال، ممکن است کلیدهای عددی کار کنند؛ اما برخی حروف یا کلیدهای ویرایش برنامه هیچ واکنشی نشان ندهند.این مشکل می تواند به دلایل زیر ایجاد شود که اگر خرابی تنها به یک یا چند کلید محدود باشد، بررسی کیبورد و اتصالات آن معمولا اولین اقدام مناسب است:
- فرسودگی یا آسیب لایه های رسانای کیبورد.
- خرابی کنتاکت های داخلی کلیدها.
- قطع شدن مسیرهای ارتباطی صفحه کلید.
- شل شدن یا آسیب دیدن کابل اتصال MDI.
عملکرد نامنظم یا متناوب کلیدها
در برخی موارد، کلیدها فقط گاهی کار می کنند یا اپراتور مجبور است چند بار آن ها را فشار دهد. این وضعیت ممکن است ناشی از فرسودگی صفحه کلید، آلودگی، نفوذ رطوبت، اتصال نامناسب کابل یا آسیب دیدن مدارهای داخلی باشد. توجه داشته باشید که فشار دادن بیش از حد کلیدها راه حل مناسبی نیست؛ زیرا ممکن است آسیب مکانیکی بیشتری ایجاد کند.

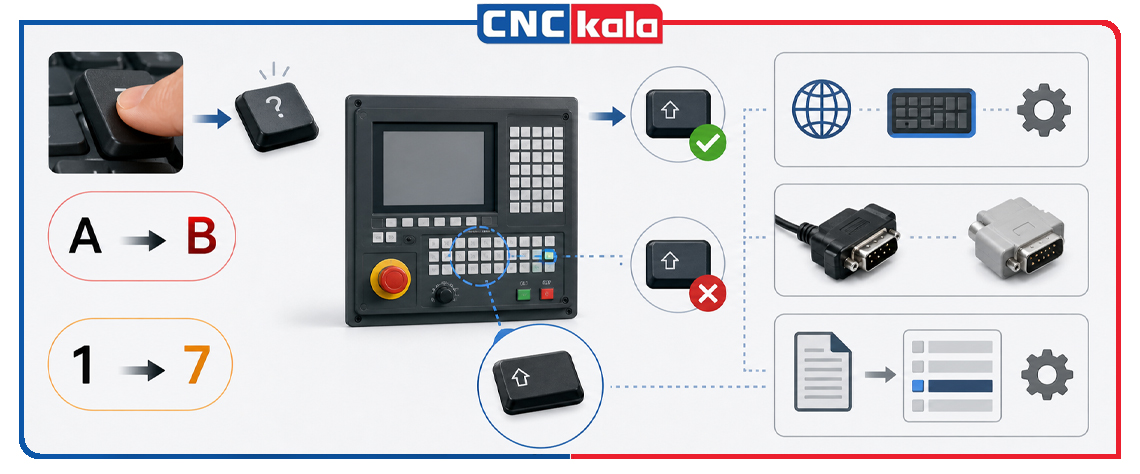

ثبت اشتباه حروف و اعداد
اگر با فشردن یک کلید، کاراکتر دیگری ثبت شود یا ورودی ها به شکل غیر عادی تغییر کنند، باید وضعیت کیبورد، کلید Shift و تنظیمات مربوط به نوع MDI بررسی شود. در بعضی کنترلرها، تنظیمات نوع صفحه کلید و تعریف کلیدها نیز بر نحوه ورود اطلاعات تاثیر می گذارند. بنابراین، ثبت اشتباه کاراکترها به تنهایی دلیل قطعی خرابی سخت افزاری نیست.
از کار افتادن کامل کیبورد
اگر هیچ یک از کلیدهای MDI پاسخ نمی دهند، ممکن است مشکل از خود صفحه کلید، کابل ارتباطی، کانکتور، تغذیه یا مدار رابط باشد. در چنین شرایطی بهتر است پیش از خرید کیبورد جدید، اتصالات و وضعیت ارتباطی دستگاه توسط تکنسین بررسی شود.
خرابی ظاهری و آسیب فیزیکی
ترک خوردگی کلید ها، فرورفتگی غیر عادی، جدا شدن پوشش دکمه ها، نفوذ مایعات یا آسیب دیدن بدنه پنل از نشانه هایی هستند که احتمال خرابی سخت افزاری را افزایش می دهند. در صورت مشاهده خوردگی یا نفوذ رطوبت، استفاده از پنل باید تا بررسی فنی متوقف شود.
دلایل اصلی خرابی کیبورد MDI فانوک
فانوک، جزو 10 برند معروف تولید دستگاه و قطعات سی ان سی است که خرابی پنل MDI این برند معمولا نتیجه یک عامل واحد نبوده و ممکن است به مرور زمان ایجاد شود. مهم ترین دلایل عبارت اند از:
- استفاده مداوم: فشردن مکرر کلیدها در محیط های تولیدی می تواند سبب فرسودگی اجزای مکانیکی و لایه های رسانا شود.
- آلودگی محیط صنعتی: گرد و غبار، براده های ریز و آلودگی های موجود در محیط کار ممکن است عملکرد کلیدها و اتصالات را مختل کنند.
- نفوذ مایعات و رطوبت: رطوبت می تواند باعث خوردگی اتصالات و ایجاد اختلال در مدارهای داخلی شود.
- آسیب کابل و کانکتور: کشیدگی کابل، اتصال نامناسب یا خوردگی کانکتورها ممکن است ارتباط لیبل و کیبورد با کنترلر فانوک را مختل کند.
- خرابی مدار الکترونیکی: در برخی موارد، مشکل از برد رابط یا مدار پردازش ورودی ها بوده و با تعویض ساده صفحه کلید برطرف نمی شود.

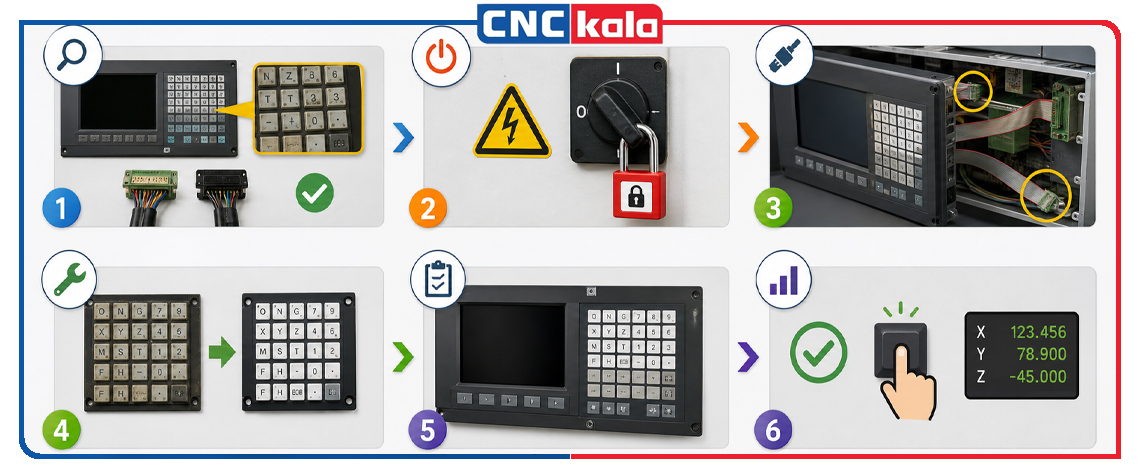

نحوه تعویض پنل MDI و کیبورد فانوک
تعویض کیبورد MDI فانوک به مدل کنترلر و نوع پنل بستگی دارد. مراحل کلی این کار به شرح زیر است:
- بررسی خرابی: کلیدهای معیوب را شناسایی کرده و کابل ها و کانکتورها را از نظر آسیب یا اتصال نامناسب بررسی کنید.
- خاموش کردن دستگاه: دستگاه CNC را طبق دستورالعمل سازنده خاموش و برق آن را به طور ایمن قطع کنید. این کار باید توسط فرد متخصص انجام شود.
- باز کردن پنل و بررسی اتصالات: پنل را مطابق دستورالعمل مدل مربوطه باز کنید. پیش از جدا کردن کابل ها، محل و جهت اتصال آن ها را ثبت کرده و وضعیت کانکتورها را بررسی کنید.
- تعویض قطعه: کیبورد معیوب را جدا و قطعه جایگزین سازگار با شماره فنی و مدل کنترلر را نصب کنید. بسته به طراحی دستگاه، ممکن است تعویض کل مجموعه MDI ضروری باشد. برای تهیه قطعه جایگزین، می توانید محصولات دسته بندی لیبل و کیبورد فانوک را بررسی کرده و پیش از خرید، شماره فنی و سازگاری قطعه با مدل کنترلر دستگاه خود را مطابقت دهید.
- تست عملکرد: پس از بستن پنل، دستگاه را طبق دستورالعمل روشن کرده و عملکرد کلیدها و ثبت صحیح اطلاعات را بررسی کنید. پیش از اجرای فرمان های حرکتی، از ایمن بودن شرایط دستگاه مطمئن شوید.
کلام آخر
پنل MDI و کیبورد فانوک نقش مهمی در ورود اطلاعات و کنترل عملکردهای مختلف دستگاه CNC دارند. عمل نکردن کلیدها، ثبت نامنظم اطلاعات، اختلال متناوب و از کار افتادن کامل صفحه کلید از مهم ترین علائم خرابی این قطعه هستند. با این حال، پیش از تعویض باید کابل ها، کانکتورها و مدار رابط نیز بررسی شوند. همچنین جهت رفع مشکل نیز می توانید به نماینده رسمی فانوک (FANUC) در ایران مراجعه نمایید.
