در دنیای صنعت، ماشین های CNC یا همان کنترل عددی کامپیوتری نقش مهمی در تولید دقیق و اتوماتیک قطعات داشته و یکی از اجزای مهم و حیاتی این سیستم ها، کابل های صنعتی CNC هستند؛باید به نوع کنترلر سی ان سی cnc چیست؟ توجه کنیم، ارتباط بین کنترلر، موتور، انکودر، سنسورها و سایر تجهیزات را برقرار کرده و انتخاب کابل مناسب می تواند عملکرد سیستم، عمر مفید تجهیزات و دقت تولید را تحت تاثیر قرار دهد. در این مقاله به بررسی انواع کابل های صنعتی سی ان سی کالا و کاربرد آن ها می پردازیم.
اهمیت کابل های صنعتی CNC
کابل ها در ماشین های CNC نقشی شبیه به شریان ها در بدن انسان داشته و این کابل ها جریان برق و سیگنال های کنترل را منتقل می کنند که کیفیت و ایمنی سیستم به آن ها وابسته بوده و همچنین کابل های نامناسب یا بی کیفیت می توانند مشکلاتی ایجاد کنند همچون:
- اختلال در انتقال سیگنال ها و کاهش دقت حرکت
- افزایش نویز الکتریکی و خطا های عملکردی
- خرابی سریع تجهیزات مانند سروو موتور یا انکودر
- خطرات ایمنی برای اپراتور و ماشین
از ضروریات هر پروژه CNC، استفاده از کابل های با استاندارد صنعتی و مناسب با کاربرد است.

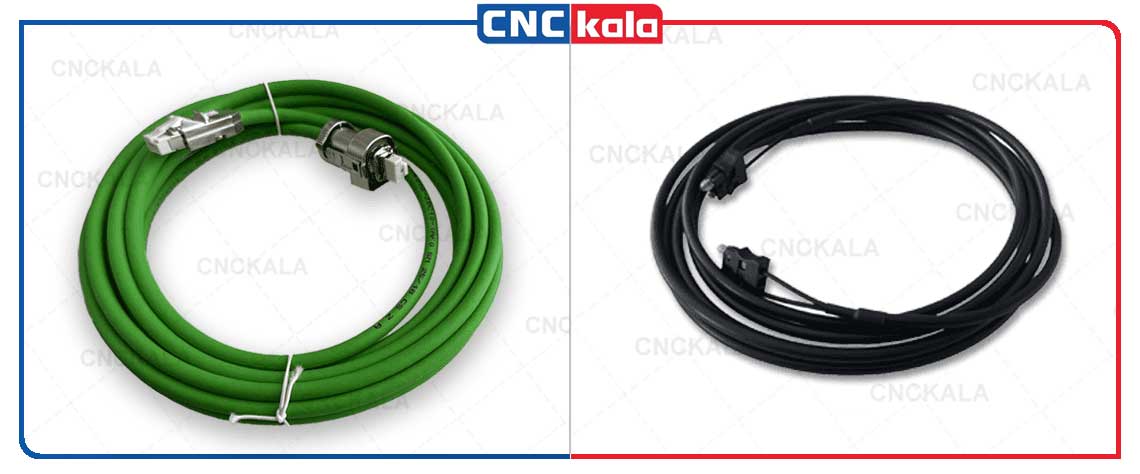

انواع کابل های صنعتی CNC
این کابل ها بر اساس کاربرد، جنس، مقاومت در برابر شرایط محیطی و نوع سیگنال، به چند دسته تقسیم می شوند:

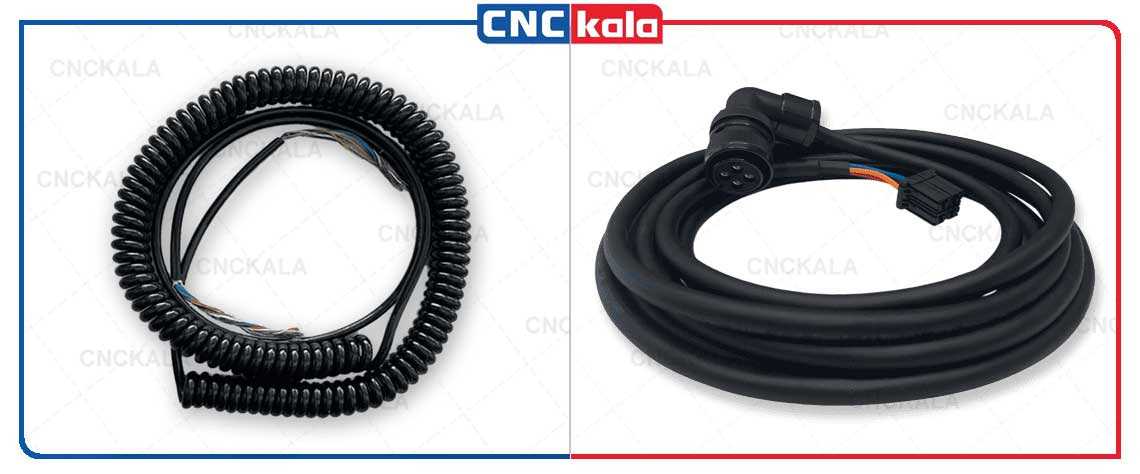

کابل های قدرت (Power Cables)
کابل قدرت برای انتقال جریان برق به موتورهای سروو، موتورهای اسپیندل و برای سایر مصرف کننده های قدرتی استفاده می شوند. ویژگی های آن ها شامل مقاومت بالا در برابر حرارت معمولا تا ۹۰ درجه سانتی گراد بوده و دارای انعطاف پذیری مناسب برای استفاده در بازو های متحرک یا کابل کانی های ماشین هستند، همچنین مقاومت در برابر روغن و مواد شیمیایی برای محیط های صنعتی را دارند.
کابل های نوری (Optical Fiber)
فیبر نوری از یک رشته باریک و شفاف از جنس شیشه یا پلاستیک که اطلاعات را به وسیله نور از یک نقطه به نقطه دیگر با سرعت بسیار بالاتر نسبت به کابل های معمولی انتقال دهد تشکیل شده است که انواع کابل نوری دستگاه CNC وجود دارد. توانایی انتقال بالا و عدم تاخیر باعث شده تا فیبر نوری جایگزین کابل های مسی و حتی سیستم های وایرلس در زیر ساخت شبکه گردد. و همچنین سرعت انتقال داده ها در این کابل دو برابر کابل های معمولی است.
کابل های انکودر (Encoder Cables)
انواع انکودر کدامند؟ برای تعیین موقعیت دقیق محور استفاده شده و کابل آن ها باید سرعت انتقال بالا و نویز کم داشته که شامل مشخصات سیم های تابیده (Twisted Pair) کاهش تداخل نویز، شیلدینگ کامل حفاظت در برابر EMI، انعطاف پذیری برای حرکت مداوم در بازو های ربات یا محور های CNC هستند. باید نوع های متفاوت را بررسی کنیم و بدانیم چگونه روتاری انکودر را تست کنیم؟ و انواع کابل انکودر دستگاه CNC را مطالعه کنیم.

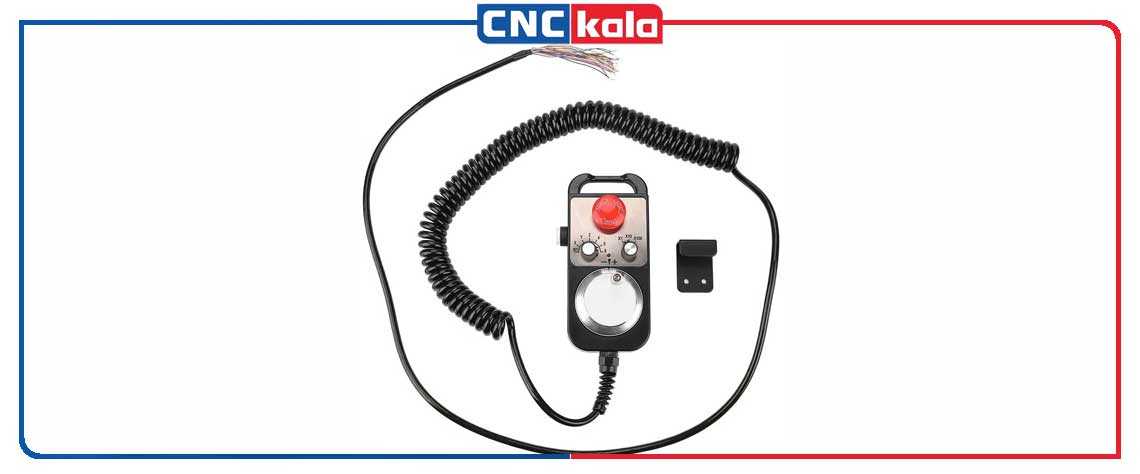

کابل های هندویل
کابل هندویل در حالت استاندارد به صورت فنری، 21 رشته و به طول 3 متر بوده که در ساختمار آن، ریموت مورد استفاده قرار می گیرد. باید انواع کابل هندویل در دستگاه CNC را مطاله کنیم و کاربرد هایشا را بدانیم.
نکات مهم در انتخاب کابل CNC
کابل در انجام کار ما مهم است و باید در انتخاب کابل مناسب، در جهت اصولی انجام شدن کار و نتیجه مطلوب بررسی های دقیق را انجام دهیم که چند عامل در این موضوع اهمیت بسزایی داشته که توجه به آن ها الزامی است مثل عوامل:
جریان و ولتاژ
کابل باید توانایی عبور جریان مورد نیاز موتور و تجهیزات را داشته و استفاده از کابل با قطر کم می تواند باعث گرم شدن و آسیب آن شود.
نوع سیگنال
برای سیگنال های دیجیتال و آنالوگ، کابل های شیلد دار یا تابیده (Twisted Pair) مناسب هستند زیرا نویز کاهش می یابد.
طول کابل
هرچه طول کابل بیشتر، افت ولتاژ و نویز آن بیشتر. طراحی مسیر کابل باید کوتاه ترین و امن ترین مسیر را ایجاد کند.
انعطاف پذیری و مقاومت مکانیکی
کابل هایی که در بازو های متحرک یا در کانال کابل قرار می گیرند باید مقاومت خمشی بالایی داشته و در برابر شکستن یا ترک خوردن مقاوم شوند.
مقاومت در برابر محیط
در محیط های صنعتی، ممکن است کابل در معرض روغن، گرد و غبار، حرارت یا مواد شیمیایی قرار بگیرد که کابل های با پوشش PVC، PUR یا مواد مقاوم دیگر توصیه می شوند.

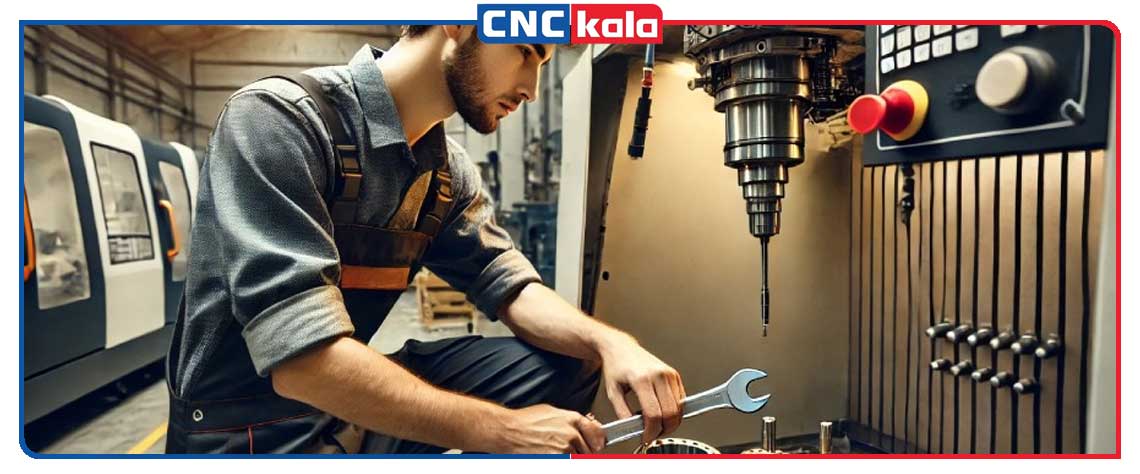

نصب و نگهداری کابل های CNC
برای افزایش عمر و عملکرد کابل ها، نصب و نگهداری صحیح آن اهمیت دارد و باید مسیر کابل ها را کوتاه و مستقیم نگه داریم و از پیچش یا کشش بیش از حد آن جلوگیری کنیم، از کانال کابل (Cable Drag Chain) برای مسیرهای متحرک استفاده کنیم، به صورت دوره ای کابل ها را برای جلوگیری از قطعی یا فرسودگی بررسی و تعویض کنیم، اتصالات مناسب و محکم برای جلوگیری از قطعی سیگنال یا ایجاد جرقه، همچنین از تماس با منابع حرارتی یا مواد شیمیایی که می تواند پوشش کابل را خراب کند، جلوگیری کنیم.
نکات تخصصی برای بهینه سازی عملکرد
در سیستم های CNC با سرعت بالا، استفاده از کابل انکودر با شیلد کامل و سیم های تابیده، مهم و ضروری است که برای ماشین های چند محور، استفاده از کابل های ترکیبی Power + Signal می تواند تعداد کابل ها را کاهش داده و نصب را آسان تر کند، استفاده از کابل های با مقاومت کششی بالا در بازو های ربات و محور های CNC باعث کاهش خرابی و توقف های ناخواسته می شود، و اینکه در صورت نیاز به طول زیاد، از بوست کننده ها یا کابل های مخصوص افت ولتاژ کم استفاده شود.
تفاوت کابل های CNC
سرعت کابل نوری بیشتر از مابقی بوده، از کابل قدرت برای استحکام استفاده می شود و همچنین از کابل انکودر برای قطعه های آن و از هندویل در جهت ورودی و خروجی آن استفاده می شود.
جمع بندی
انتخاب کابل مناسب با توجه به نوع موتور، سیگنال، طول مسیر و محیط کار، عمر مفید تجهیزات و کیفیت تولید را تضمین می کند؛ همچنین با نصب و نگهداری صحیح کابل ها، می توان از اختلالات، خرابی و هزینه های اضافی آن جلوگیری کرد. جدا از مطالعات مقاله امروز خوب است که بدانیم فن خنک کننده چیست و چه کاربردی دارد؟، خرید بهترین فن خنک کننده به چه طریقی انجام می پذیرد، انواع کنترلر فانوک کداماند؟، همچنین مزایای استفاده از کنترلر فانوک چیست؟
