برد کنترلر CNC از مهمترین اجزای دستگاه روتر چوبی بوده که نقش مغز دستگاه را بر عهده دارد. این قطعه، وظیفه دارد دستورات طراحی را دریافت کند، آن ها را به فرمان های حرکتی تبدیل کرده و هماهنگی لازم میان محورهای دستگاه، اسپیندل، سنسورها و سایر اجزا را برقرار کند. به همین علت، انتخاب یک برد کنترلر مناسب می تواند مستقیما روی دقت برش، کیفیت حکاکی، سرعت تولید، ایمنی کار و راحتی اپراتور اثرگذار واقع شود.
در دستگاه های CNC چوب، بسته به نوع پروژه و سطح کاربری، معمولا از سه دسته کنترلر استفاده می شود که هر کدام از آن ها، مزایای خاص خود را دارند و انتخاب درست آن ها به نوع کارگاه، بودجه و سطح مهارت اپراتور بستگی دارد. در واقع روتر چوب CNC یک ابزار کنترل شده کامپیوتری است که اجسام و اقلام چوبی را برش زده یا کنده کاری می کند. روتر چوب CNC جهت انجام فعالیت های مرتبط با سرگرمی، نمونه سازی های مهندسی، توسعه محصول، هنر و کارهای تولیدی ایده آل است. برای کسب اطلاعات بیشتر در این حوزه، توصیه می کنیم در ادامه این مطلب با سی ان سی کالا همراه شوید.

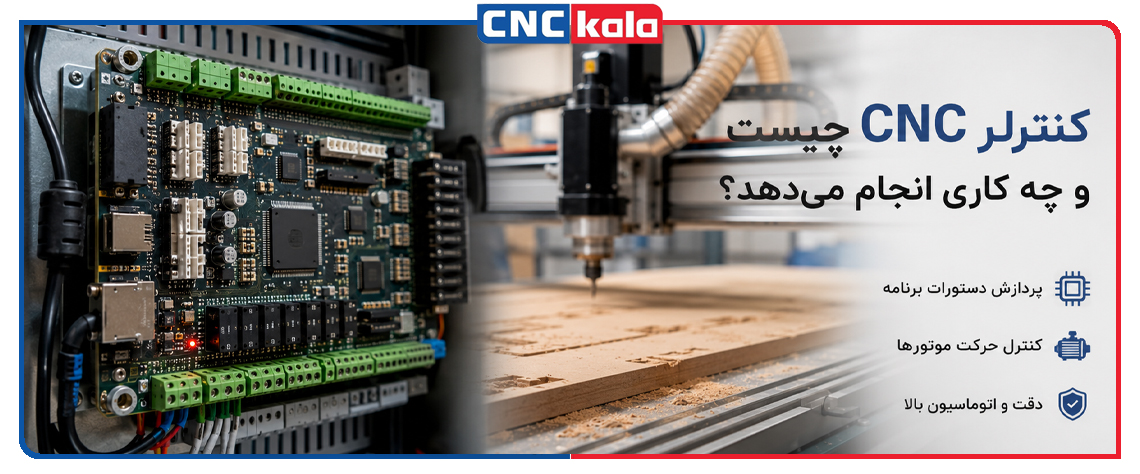

کنترلر CNC چیست و چه کاری انجام می دهد؟
پیش از هر چیزی، در ابتدا می خواهیم به این موضوع بپردازیم که کنترلر CNC چیست و قبل از خرید باید به چه نکاتی توجه کنیم؟ کنترلر CNC داده های طراحی را که به صورت G-code هستند، خوانده و به سیگنال های دقیق حرکتی برای موتورهای استپر یا سروو موتور تبدیل می کند. این فرمان ها باعث می شوند محورهای X، Y، Z و در برخی دستگاه ها محورهای اضافی، دقیق و هماهنگ با هم حرکت کنند. همچنین کنترلر می تواند دور اسپیندل را تنظیم کند، ورودی های حفاظتی مانند لیمیت سوئیچ و توقف اضطراری را خوانده و در برخی مدل ها، عملیات ماشین کاری را پس از قطع برق ادامه دهد.
انواع برد کنترلر CNC برای روتر چوبی
در ساختار دستگاه های CNC، روتری که برای کار روی چوب و ام دی اف طراحی می شود، دارای بردهای کنترلر با تنوع بالایی هستند و بر اساس معماری سیستم به چند دسته تقسیم می شوند؛ هر یک از این بردها ویژگی های فنی متفاوتی را برای هدایت دقیق موتورهای دستگاه ارائه می دهند که در ادامه به نوع های آن ها می پردازیم:
کنترلر Mach3
Mach3 از شناخته شده ترین کنترلرهای مبتنی بر کامپیوتر بوده که این کنترلر روی سیستم عامل ویندوز نصب می شود و با دریافت G-code، حرکت موتورهای دستگاه را مدیریت می کند. مزیت مهم این مورد، انعطاف پذیری بالای آن در تنظیمات بوده و این سیستم می تواند برای دستگاه های سه محوره و محور چهارم استفاده شود و معمولا در کارگاه هایی که اپراتور به کامپیوتر دسترسی دارد، گزینه ای اقتصادی و رایج است. Mach3 با قیمت مناسب تر نسبت به کنترلرهای صنعتی، برای کسانی مناسب است که می خواهند با هزینه کمتر، یک سیستم CNC قابل قبول و قابل تنظیم داشته باشند.

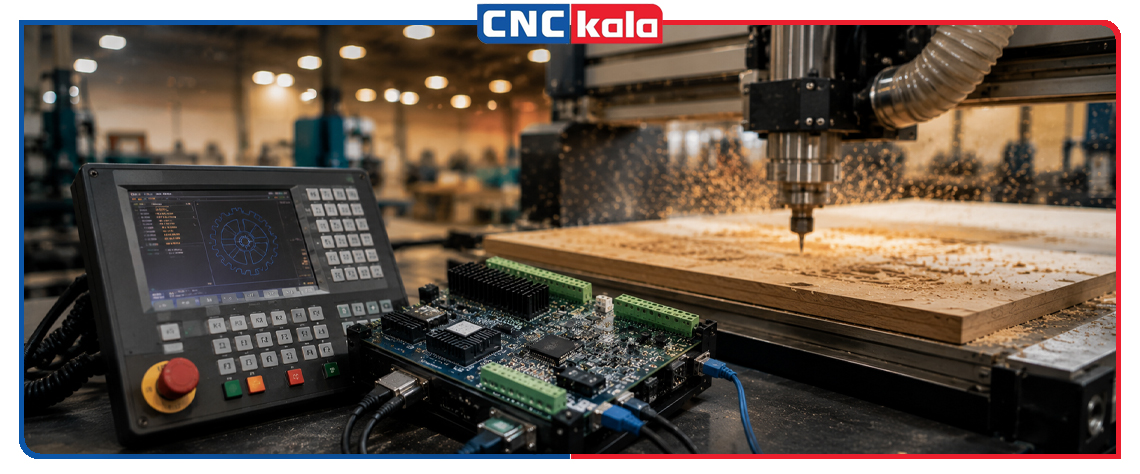

کنترلر DSP
کنترلرهای DSP یا آفلاین، برخلاف Mach3 نیازی به کامپیوتر در زمان اجرای کار ندارند. فایل از طریق USB یا حافظه جانبی به دستگاه منتقل شده و خود کنترلر عملیات را اجرا می کند. در بازار ایران، کنترلرهای RichAuto از شناخته شده ترین نمونه های DSP هستند و از مزایای آن می توان به راه اندازی ساده تر برای اپراتور و پایداری بالا در محیط کارگاهی اشاره کرد. اگر کارگاه شما بر سادگی، پایداری و اجرای مستقل تمرکز دارد، DSP یکی از بهترین انتخاب ها است.
کنترلرهای صنعتی مانند Syntec
کنترلرهای صنعتی برای کاربردهای حرفه ای و تولیدی ساخته شده اند. این کنترلرها در دستگاه های پیشرفته تر، چند محوره تر و با حجم تولید بالا به کار می روند. Syntec از برندهای شناخته شده در این حوزه بوده و در برخی مدل ها قابلیت هایی مانند مدیریت ابزار، دقت حرکتی و پایداری بالا، پردازش پیشرفته مسیر و سازگاری با سیستم های اتوماسیون را ارائه می دهد. این مورد، مناسب برای تولید مداوم بوده و پشتیبانی از قابلیت های پیشرفته و سازگاری بهتر با سروو، ATC و سیستم های حرفه ای را ارائه می دهد که برای کارگاه های حرفه ای و خطوط تولیدی انتخاب مناسبی است.

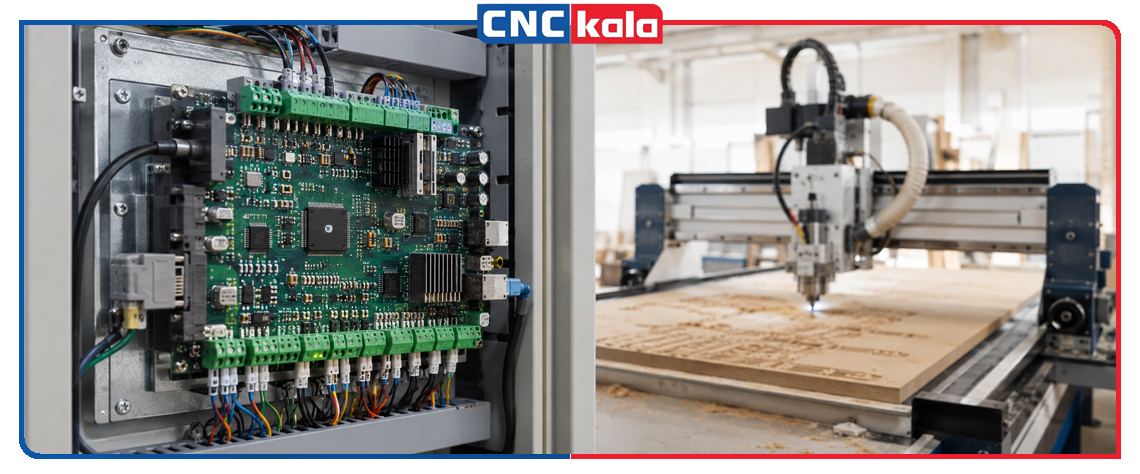

برد کنترلر CNC خوب چه مشخصاتی دارد؟
هنگام خرید برد کنترلر برای روتر چوبی، فقط برند مهم نیست و جدا از این که بدانید انواع کنترلر زیمنس چه کاربردی دارند؟ یا مهم ترین ویژگی کنترلر فانوک چیست؟؛ باید مشخصات فنی آن را نیز به صورت دقیق بررسی کنید. مهم ترین ویژگی ها و مشخصات آن ها عبارت اند از:
- تعداد محورهای قابل پشتیبانی
- سازگاری با موتور استپر یا سروو
- دقت ارسال پالس
- ورودی و خروجی کافی
- پشتیبانی از تنظیم سرعت اسپیندل
- قابلیت ادامه کار بعد از قطع برق
- سهولت کاربری

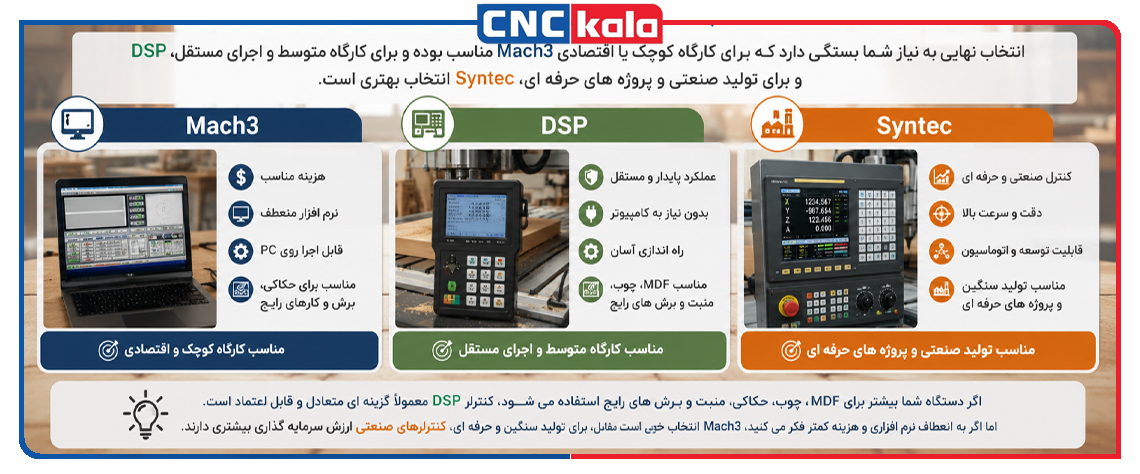

برای روتر چوبی کدام کنترلر بهتر است؟
انتخاب نهایی به نیاز شما بستگی دارد که برای کارگاه کوچک یا اقتصادی Mach3 مناسب بوده و برای کارگاه متوسط و اجرای مستقل، DSP و برای تولید صنعتی و پروژه های حرفه ای، Syntec انتخاب بهتری است. اگر دستگاه شما بیشتر برای MDF، چوب، حکاکی، منبت و برش های رایج استفاده می شود، کنترلر DSP معمولاً گزینه ای متعادل و قابل اعتماد است. اما اگر به انعطاف نرم افزاری و هزینه کمتر فکر می کنید، Mach3 انتخاب خوبی است. در مقابل، برای تولید سنگین و حرفه ای، کنترلرهای صنعتی ارزش سرمایه گذاری بیشتری دارند.
کلام آخر
برد کنترلر CNC برای روتر چوبی باید متناسب با نوع کار، تعداد محورها، نوع موتور، سطح تولید و بودجه مورد نظر انتخاب شود. یک کنترلر مناسب باید از عواملی مانند دقیقی، پایداری، ایمن بودن، سازگار با موتورهای دستگاه و ساده در استفاده برخوردار شود؛ لذا پیش از خرید، بهتر است فقط به قیمت توجه نکنید و مشخصاتی مانند تعداد محور، I/O، نوع موتور قابل پشتیبانی، کنترل اسپیندل و قابلیت ادامه کار پس از قطع برق را هم بررسی کنید. همچنین در میان برند ها نیز به این دقت کنید که کنترلر CNC زیمنس بهتر است یا فانوک؟ یا ویژگی های کنترلر میتسوبیشی کدامند؟ تا انتخاب دقیق تری داشته باشید.
