در عصر تکنولوژی، زندگی ما به شدت به دستگاه های الکتریکی وابسته شده است. همه کامپیتوترها و گوشی های هوشمند همگی تاثیر نیاز به جریان الکتریکی دارند. برای اینکه این جریان الکتریکی به دستگاه الکتریکی آسیبی نرساند و مطابق با ولتاژ جریان و فرکانس مورد نیاز باشد، باید حتما از منبع تغذیه استفاده کنیم.
منبع تغذیه انواع مختلفی دارد و سوئیچنگ و ترانس نوعی منبع تغذیه هستند. به عبارت ساده تر منابع تغذیه سوئیچینگ و ترانس هر دو برای رساندن برق مطمئن به دستگاه ها ساخته شده اند، اما شیوه کارشان فرق دارد. ترانس ها با استفاده از میدان مغناطیسی، ولتاژ را تغییر می دهند و معمولاً در سیستم های قدیمی تر یا ساده تر دیده می شوند. این مدل ها دوام خوبی دارند، اما نسبت به مدل های جدید سنگین ترند، جا بیشتر می گیرند و گرمای بیشتری تولید می کنند.
در عوض منبع تغذیه سوئیچینگ با فناوری الکترونیکی و قطع و وصل سریع برق کار می کند، بنابراین بازدهی بالاتری دارد و انرژی را به شکل هوشمندتر مصرف می کند. در ادامه این مقاله از سایت سی ان سی کالا قرار است شما را بیشتر با تفاوت منابع تغذیه سوئیچینگ آشنا کنیم.

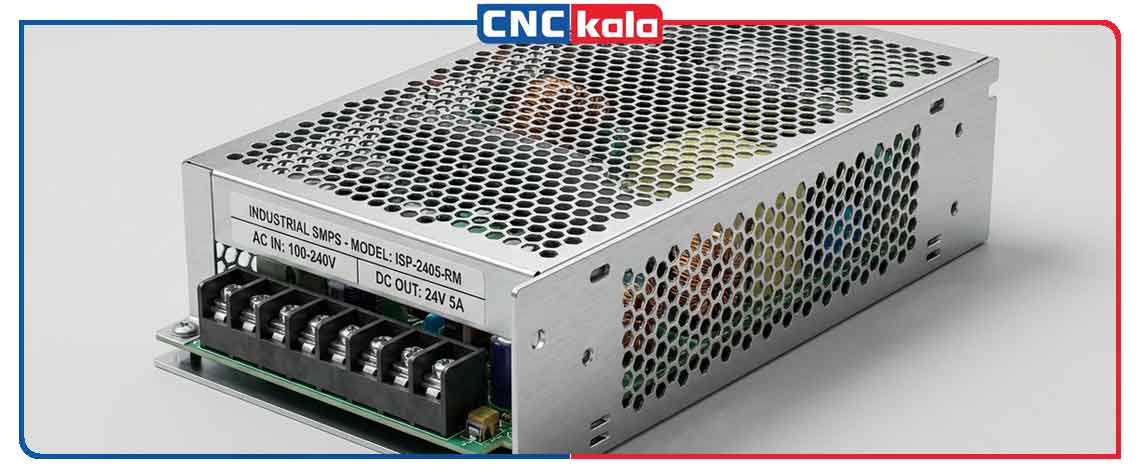

منبع تغذیه سوئیچینگ چیست؟
منبع تغذیه سوئیچینگ یا همان SMPS یک نوع مبدل هوشمند برقی است که با راندمان خیلی بالا کار می کند. بر خلاف منابع تغذیه خطی که اضافه ولتاژ رو به گرما تبدیل می کنند، این مدل با استفاده از یه ترانزیستور قدرت مثل MOSFET برق ورودی رو با سرعت خیلی زیاد، یعنی هزاران بار در ثانیه، قطع و وصل می کند.
با تغییر زمان روشن و خاموش بودن این کلید (که به آن PWM گفته می شود )، میزان ولتاژ و جریان خروجی دقیق کنترل می شود. چون ترانزیستور یا کاملاً روشن یا کامل خاموش، انرژی خیلی کمی هدر می رود و اتلاف گرما هم به حداقل می رسد. به خاطر همین فرکانس بالا، قطعات داخل SMPS مثل ترانس و خازن ها خیلی کوچیک تر و سبک تر از مدل های ترانسی معمولی طراحی می شوند.
همین موضوع باعث شده این منابع تغذیه هم بازدهی بیشتری داشته باشند و هم فضای کمتری بگیرند. این منبع تغذیه دارای کاربرد های مختلفی است. برای مثال از شارژر موبایل گرفته تا پاور کامپیوتر و حتی تجهیزات صنعتی و فضایی از آن استفاده می شود.

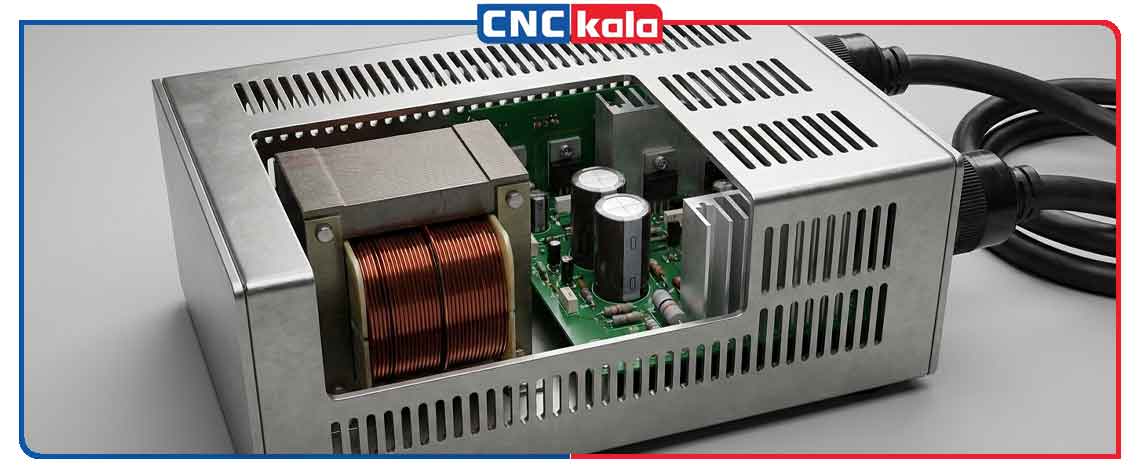

منبع تغذیه ترانس چیست؟
منبع تغذیه ترانس دار یکی قدیمی ترین و ساده ترین نوع منبع تغذیه است. کار اصلی این دستگاه را یک قطعه سنگین آهنی به نام « ترانس » انجام می دهد که داخل آن سیم های مسی پیچیده شده است. به عبارت ساده تر برق شهر فشار (ولتاژ) خیلی زیادی دارد که برای وسایل الکترونیکی خطرناک است، این ترانس برق قوی را می گیرد و آن را ضعیف می کند.
سپس به کمک چند قطعه ساده دیگر، جریان برق را صاف و یکدست می کند تا دستگاه شما بتواند بدون آسیب، از آن استفاده کند. این منابع تغذیه یک ویژگی خیلی خوب و یک ویژگی بد دارند. ویژگی خوبشان این است که برقی که تولید می کنند بسیار تمیز و بدون نویز است، یعنی هیچ پارازیت یا تداخلی ایجاد نمی کنند و برای همین بهترین گزینه برای باندهای صوتی و دستگاه های دقیق هستند. اما ویژگی بد آن ها این است که وزن زیادی دارند و جای زیادی می گیرند. شما می توانید در مقاله « انواع و ویژگی منبع تغذیه سی ان سی » در مورد این دستگاه بیشتر بدانید.

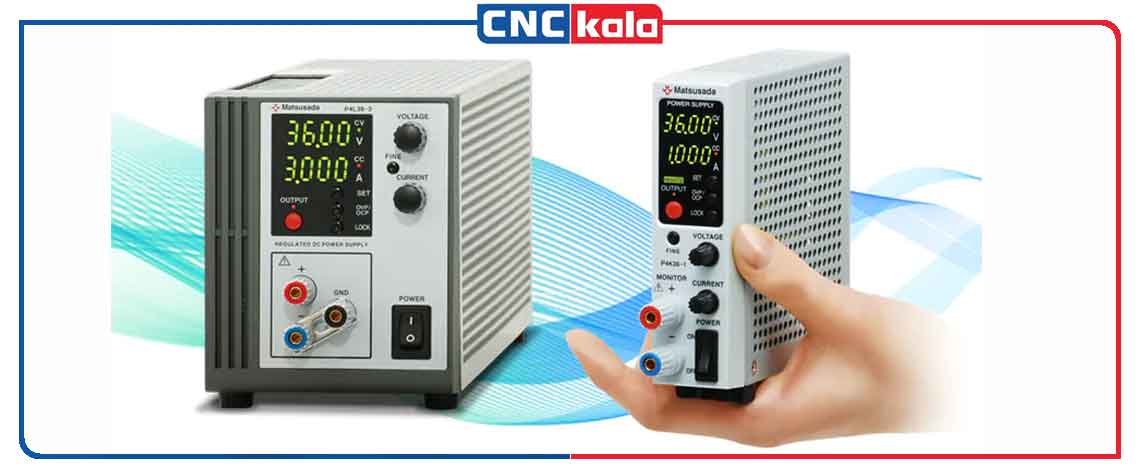

تفاوت های منبع تغذیه ترانس و سوئیچینگ
همانطور که اشاره کردیم، منبع تفاوت های منبع تغذیه ترانس و سوئیچینگ هر دو برای تامین برق دستگاه ها استفاده می شوند، اما روش کار و کاربردشان باهم فرق دارد. در ادامه به تفاوت های منبع تغذیه ترانس و سوئیچینگ اشاره می کنیم.
تفاوت در بازدهی و مصرف انرژی
منابع تغذیه سوئیچینگ از نظر مصرف برق خیلی به صرفه تر هستند و معمولا بالای ۸۰ درصد انرژی ورودی را به برق قابل استفاده تبدیل می کنند. یعنی برق کمتری هدر می رود و گرمای کمتری هم تولید می شود. در مقابل، منابع تغذیه ترانسی بازدهی پایین تری دارند و بخش زیادی از انرژی را به صورت گرما از دست می دهند، به همین دلیل هم مصرف برق بالاتری دارند و زودتر داغ می شوند.
تفاوت در وزن و اندازه فیزیکی
یکی از تفاوت های کاملا مشخص بین این دو نوع منبع تغذیه، وزن و اندازه آن هاست. منابع سوئیچینگ به خاطر کار کردن با فرکانس بالا و استفاده از قطعات کوچک تر، خیلی سبک و جمع و جور هستند، درست مثل شارژر موبایل. اما منابع ترانسی به دلیل داشتن هسته آهنی بزرگ و سیم پیچ های مسی، سنگین ترند و فضای بیشتری اشغال می کنند.

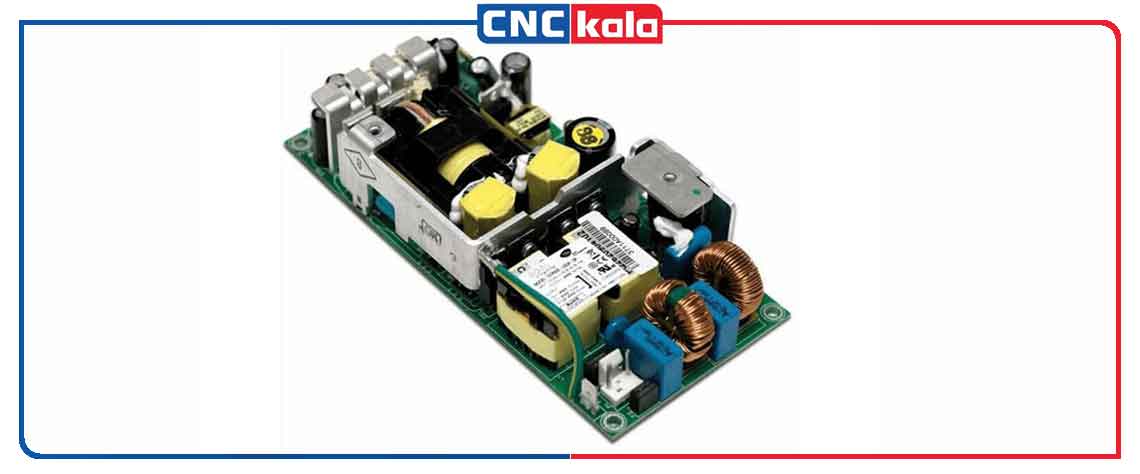

تفاوت در نویز و کیفیت خروجی
منابع تغذیه ترانسی خروجی برق خیلی تمیز و بدون نویزی دارند و به همین خاطر برای دستگاه های صوتی، آمپلی فایرها و سیستم های حساس انتخاب خوبی هستند. در مقابل، منابع سوئیچینگ چون جریان برق را با سرعت بالا قطع و وصل می کنند، مقداری نویز و ریپل فرکانس بالا ایجاد می کنند که اگر فیلتر مناسبی نداشته باشند، ممکن است در بعضی دستگاه ها اختلال ایجاد کند. در این مقاله « مهم ترین ویژگی منبع تغذیه صنعتی چیست؟ » به ویژگی های اصلی این دستگاه کاربردی اشاره کرده ایم.
تفاوت در ساختار و تعمیرات
از نظر ساختار، منابع تغذیه ترانسی مدار ساده تری دارند و قطعات آن ها محدود است، به همین دلیل کمتر خراب می شوند و تعمیرشان هم راحت تر است. اما منابع تغذیه سوئیچینگ مدار پیچیده تری دارند و از قطعات الکترونیکی زیادی استفاده می کنند، برای همین عیب یابی و تعمیر آن ها نیاز به تخصص و تجربه بیشتری دارد.
سخن پایانی
تفاوت بین منبع تغذیه سوئیچینگ و ترانس بیشتر به نوع استفاده و نیاز دستگاه برمی گردد. اگر وزن کم، اندازه کوچک و مصرف برق بهینه برای ما مهم باشد، منبع تغذیه سوئیچینگ انتخاب منطقی تری است، اما اگر خروجی کاملا پایدار، نویز کم و مدار ساده مدنظر باشد، منبع تغذیه ترانسی همچنان گزینه مطمئنی محسوب می شود. شما می توانید منبع تغذیه را برای دستگاه های سی ان سی از فروشگاه سی ان سی کالا تهیه کنید.
