در کارگاه های CNC، دانش و تجربه اپراتور و مهارت او در کنترل سیستم الکترونیکی دستگاه CNC، کیفیت خروجی را تعیین می کند. انواع ماشین های نجاری و فلزکاری CNC با دقت کامپیوتر و قدرت مکانیک کار می کنند و برای اینکه حرکات پیچیده را با سرعت و ظرافت اجرا کنند، باید پارامترهای متفاوت در آن ها به درستی تنظیم شود؛ زیرا نقش هر کدام مهم است.
تکنسین های با تجربه، اعتقاد دارند که توانایی CNC در اجرای دقیق و مکرر پروژه ها، در پنل کنترل این دستگاه مشاهده می شود و مجموعه ای از این دکمه ها و کلید ها، نقش رابط بین انسان و ماشین را بازی می کنند که شناخت دقیق هر کدام از آن ها، کمک می کند تا به جای نتیجه معمولی، یک خروجی حرفه ای گرفته و محصولی بی نقش داشته باشید. در ادامه این مطلب از سی ان سی کالا، به عملکرد هر دکمه یا کلید در دستگاه CNC، کارایی و اهمیت آن می خواهیم بپردازیم.

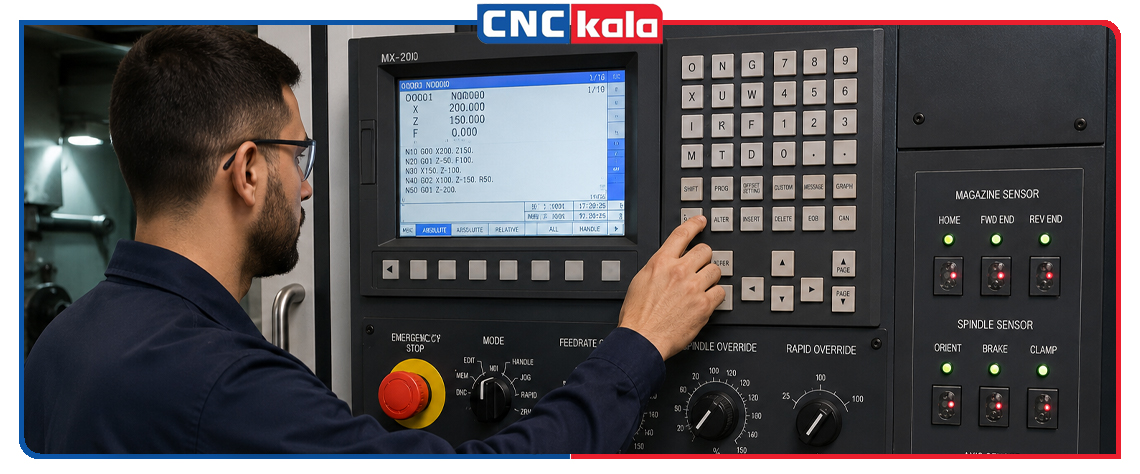

نقش دکمه توقف اضطراری
دکمه توقف اضطراری یا (Emergency Stop) جزو کلیدهای ایمنی دستگاه CNC بوده که با فشردن آن، دستگاه از کار افتاده و تمام حرکات محورها، اسپیندل و عملیات در حال اجرا فورا متوقف می شود. این دکمه ظاهر برجسته و مشخصی دارد تا در شرایط خطر قابل مشاهده و در دسترس شما قرار گیرد. همچنین در مواقعی مانند برخورد ابزار با قطعه، خطای برنامه یا تهدید جان اپراتور، فشردن این دکمه اولین اقدام ضروری است.

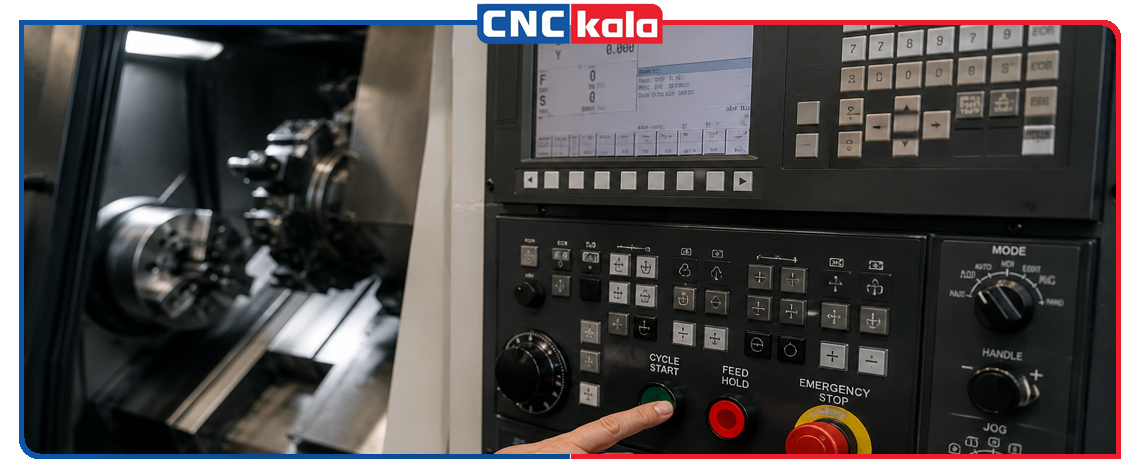

کاربرد دکمه شروع عملیات در دستگاه cnc
برای شروع ماشین کاری، باید ابتدا دکمه Cycle Start را فشار داد؛ یعنی هنگامی که برنامه G-Code بارگذاری و تنظیم شده و همه چیز برای اجرای عملیات آماده است، با زدن این دکمه فرآیند ماشین کاری شروع می شود. در صورتی که اپراتور عملیات را قبلا با Feed Hold متوقف کند، باز هم فشردن Cycle Start سبب اجرای همان برنامه پیشین شده و باعث از سر گرفتن کار می شود.
دکمه توقف موقت حرکت در دستگاه سی ان سی چه کار می کند؟
اگر اپراتور بخواهد بدون لغو کامل برنامه و توقف کل فرآیند، قطعه را بررسی و شرایط برش آن را ارزیابی نماید، با زدن سنسور Feed Hold این کار امکان پذیر خواهد بود و با فشار دادن این دکمه، حرکت محورها متوقف شده اما همچنان اسپیندل به چرخش خود ادامه خواهد داد.
کارایی دکمه کنترل حرکت دستی محورها
برای اینکه اپراتور دستگاه CNC از حرکت دقیق و کنترل شده محورها اطمینان حاصل کند، می تواند با استفاده از دکمه های Jog بدون اجرای برنامه کامپیوتری، این کار را انجام دهد. این دکمه ها نقش کلیدی در تنظیم اولیه دستگاه، نصب قطعه، تنظیم ابزار و صفر کردن را دارند و در صورتی که به درستی استفاده شوند، مانع برخورد ابزار با قطعه در شروع عملیات خواهند شد.
ضرورت وجود دکمه ریست سیستم در سی ان سی
اکثر اوقات لازم است اپراتور جهت برگرداندن سیستم به حالت نرمال و پایدار، آن را ریست نماید. این کار که معمولا پس از بروز خطا در عملیات یا تنظیمات دستگاه ضروری است، با فشردن دکمه ای به نام (Reset) انجام می شود. در واقع با این کار، دستگاه سی ان سی اجرای دستورات را متوقف کرده تا خطای برنامه، آلارم ایمنی یا علت توقف اضطراری را بررسی نماید.
کلید روشن و خاموش کردن اسپیندل در دستگاه سی ان سی چه نقشی دارد؟
این کلید جهت راه اندازی یا توقف اسپیندل دستگاه CNC به کار می رود. حال اسپیندل موتور چیست؟، اسپیندل یا همان محور چرخشی که ابزار برش روی آن نصب می شود، در اکثر دستگاه ها نیز به صورت دستی یا همان کلید فیزیکی و نرم افزاری قابل کنترل است. کنترل دستی اسپیندل از طریق کلید Spindle ON/OFF بیشتر در زمان تست دستگاه cnc، تنظیم اولیه یا آموزش اپراتورها کاربرد دارد.

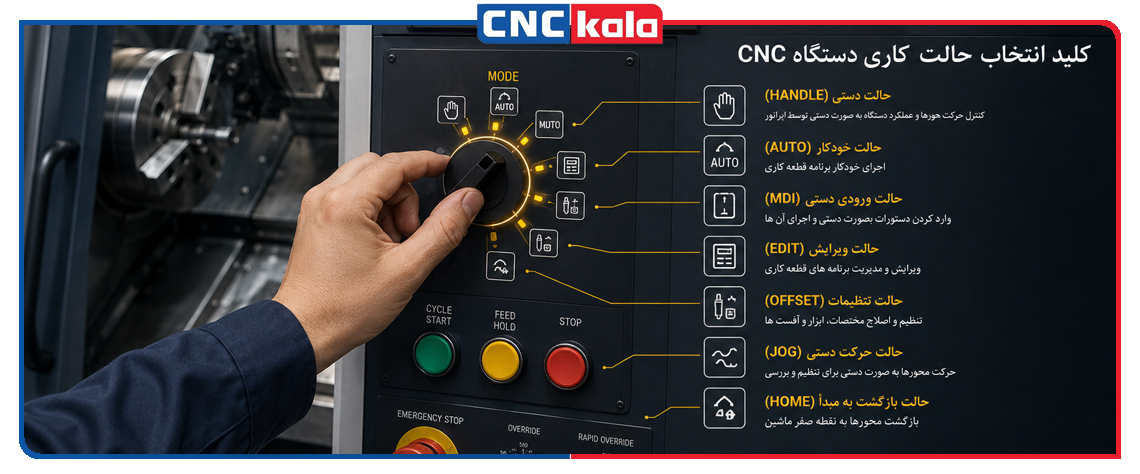

عملکرد کلید های انتخاب حالت کاری دستگاه
اپراتور cnc با فشار دادن یکی از کلید های انتخاب مد کاری، مشخص می کند که دستگاه CNC در چه حالتی کار کند. کلید AUTO جهت حالت اتوماتیک اجرای برنامه، کلید MDI جهت وارد کردن دستی و مستقیم دستورات و کلید EDIT برای ویرایش برنامه است. همچنین تغییر مد کاری بدون دلیل موجه می تواند سبب ماشین کاری ناخواسته یا بروز خطا در برنامه گردد. به همین علت، اپراتور پیش از هر عملیات، باید از انتخاب درست حالت کاری مطمئن شود.
نقش ایمنی کلید تنظیم سرعت ابزار در دستگاه CNC
کلید Feed Override با هدف این که اپراتور بتواند سرعت پیشروی ابزار نسبت به قطعه را حین عملیات تنظیم کند، روی کنترل پنل دستگاه cnc تعبیه شده که ویژگی این دکمه این است که بدون اینکه نیاز به توقف برنامه یا ویرایش کد داشته باشیم، امکان کم و زیاد کردن سرعت ابزار را فراهم ی سازد؛ این قابلیت حیاتی هنگامی کاربردی است که جنس قطعه، شرایط ماشینکاری یا صدای ابزار هشدار دهد که سرعت فعلی مناسب فرآیند نیست.
اهمیت وجود کلید تنظیم سرعت اسپیندل در دستگاه سی ان سی
برای افزایش یا کاهش سرعت چرخش اسپیندل، از دکمه Spindle Speed Override استفاده می شود که معمولا به صورت درصدی تغییرات را اعمال می کند. در عمل، اپراتور دستگاه cnc می تواند در هنگام ماشین کاری، سرعت اسپیندل را با توجه به نوع متریال، دمای ابزار یا کیفیت سطح اصلاح نماید. همچنین استفاده درست و هوشمندانه از این دکمه، نقش مهمی در افزایش عمر ابزار و جلوگیری از سوختن لبه برش دارد.
کلید حرکت سریع چه نقشی در CNC دارد؟
کلید Rapid Override برای جا به جایی سریع محورها در مواقعی استفاده می شود که دستگاه کاری انجام نمی دهد. به عنوان مثال، این دکمه برای بازگشت به نقطه مرجع یا حرکت میان دو موقعیت کاربرد دارد. اگر اپراتور موقعیت و نحوه استفاده از این دکمه را بلد نشود، ممکن است به علت کنترل نادرست سرعت، خطر برخورد با قطعه نیز زیاد شود.
کلید تعیین مبدا در cnc
کلیدهای مربوط به Offset جهت تعریف صفر قطعه، صفر ابزار و قرارگیری موقعیت واقعی ابزار نسبت به برنامه به کار می رود؛ زیرا ابزارها طول یکسان نداشته و CNC با استفاده از دکمه های آفست، موقعیت واقعی برش را تنظیم می کند.
کلید DRN در سی ان سی چه عملکردی دارد؟
Dry Run حالتی است که در آن، دستگاه cnc مسیر حرکت ابزار را بدون عملیات واقعی برش شبیه سازی می کند. اکثر دستگاه ها در این حالت، اسپیندل را درگیر نمی کنند و با اسپیندل خاموش، محورهای cnc را مطابق برنامه بارگذاری شده حرکت می دهند. هدف اصلی استفاده از دکمه DRN این است که بررسی ایمنی مسیر ابزار و جلوگیری کردن از برخورد های پیش بینی نشده قبل از اجرای واقعی برنامه و برش دادن انجام شود. اپراتورها معمولا در مراحل تست برنامه، پس از ویرایش G-code یا هنگام اجرای اولین قطعه سراف drn می روند تا خطاهای احتمالی برنامه یا تنظیمات مختلف آفست را پیش از بروز ایرادات رایج شناسایی نمایند.

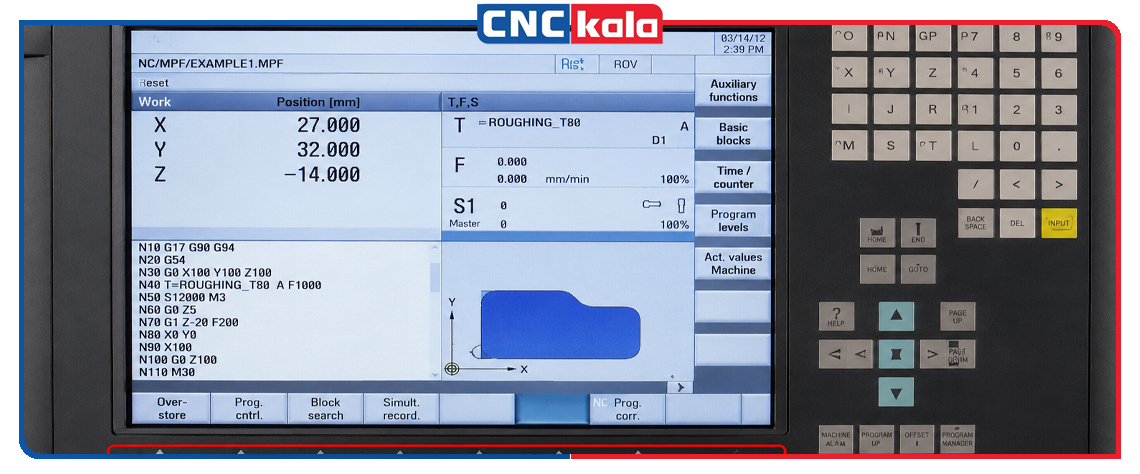

کلیدهای نرم افزاری در سی ان سی وابسته به چه دکمه هایی هستند؟
کلیدهای وابسته به نرم افزار یا Soft Key دکمه هایی هستند که کارایی آن ها توسط منوی نمايشگر LCD تنظیم می شود. کاربرد این کلید ها گسترده بوده و شامل جا به جایی بین منوهای مختلف و چک کردن پارامترهای برش، دسترسی به تنظیمات، مشاهده لیست ابزار و آفست ها است. در واقع، کلید های نرم افزار دستگاه CNC نقش رابط بین کاربر و نرم افزار کنترل CNC را دارند و ممکن است تعداد آن ها و قابلیت هایی که ارائه می دهند، در دستگاه های مختلف مثل هم دیده نشود.
کلام آخر
نوع تعامل اپراتور با پنل کنترل دستگاه cnc، به جز کیفیت نهایی کار، روی طول عمر دستگاه و ایمنی اپراتور نیز تاثیرگذار است. تجربه واقعی کارگاه های cnc نشان دهنده این است که اپراتورهایی که به کنترل پنل cnc مسلط هستند، تصمیم های درستی می گیرند و با کاهش خطای انسانی و ریسک تنظیم اشتباه دستگاه، از اتلاف متریال و هزینه های اضافی نیز جلوگیری می کنند. شما می توانید برند های معروف تولید دستگاه و قطعات سی ان سی را از وب سایت ما مشاهده کرده و مشخصات آن ها را بررسی کنید.
