ال سی دی 8.4 اینچی مدل TM084SDHG04 یک نمایشگر TFT-LCD با رزولوشن 800×600 پیکسل و نسبت تصویر 4:3 است که برای نمایش اطلاعات، اعداد و رابط های گرافیکی در تجهیزات صنعتی و سیستم های کنترلی قابل بررسی است. این پنل با روشنایی 350 کاندلا بر متر مربع، کنتراست 500:1، روکش ضدبازتاب و نور پس زمینه WLED طراحی شده است. رابط اتصال LVDS تک کاناله 6 بیتی و کانکتور 20 پین از مشخصات فنی اعلام شده این مدل هستند. پیش از سفارش، تطابق کد مدل و مشخصات اتصال نمایشگر با دستگاه خود را بررسی کنید.

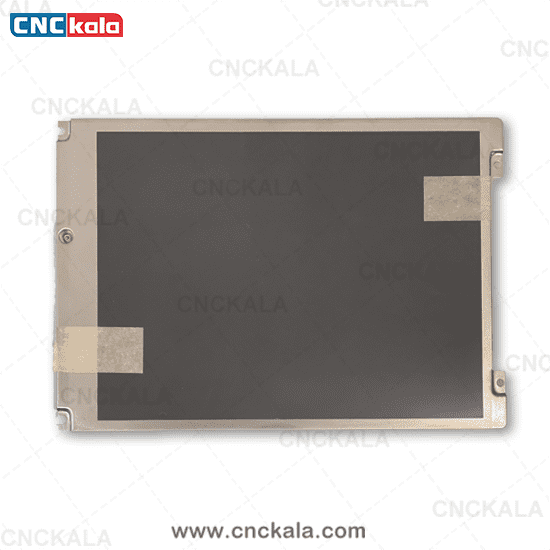

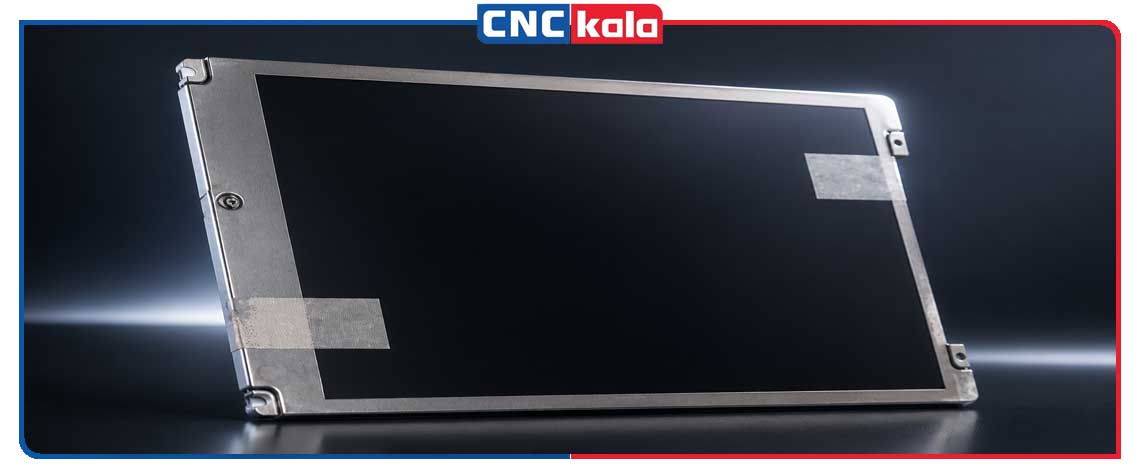

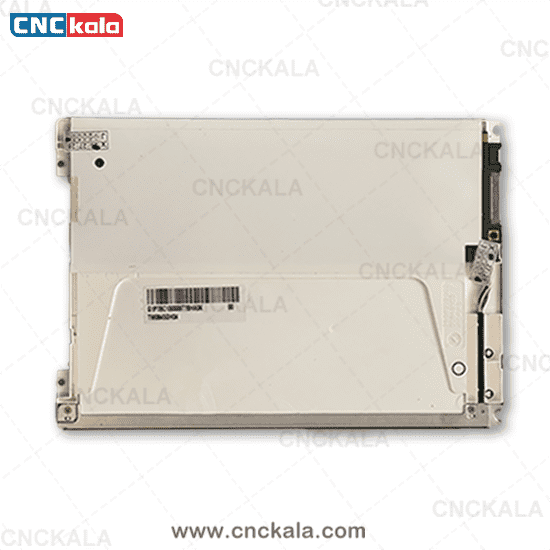

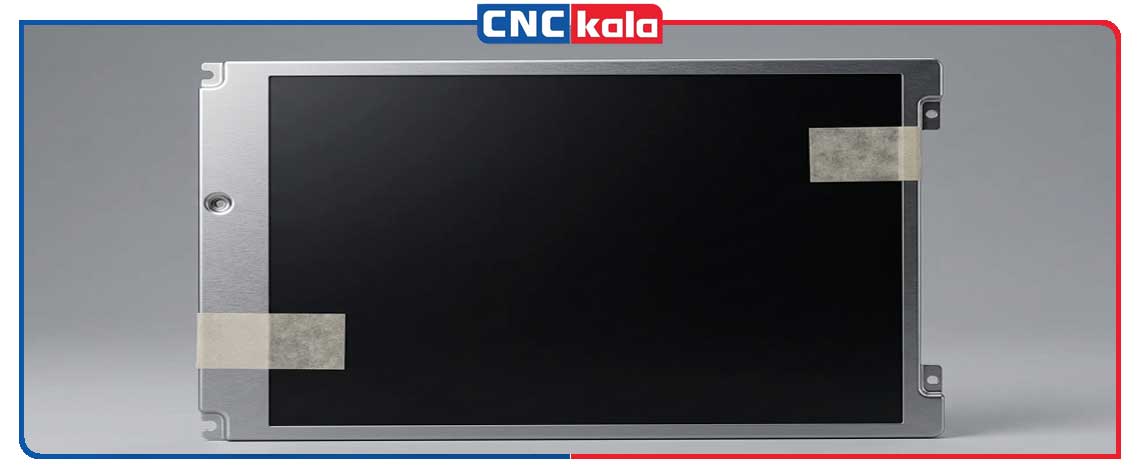

ال سی دی 8.4 اینچی مدل TM084SDHG04

اگر برای تعمیر یا تجهیز دستگاه صنعتی خود به یک نمایشگر با ابعاد 8.4 اینچ نیاز دارید، ال سی دی مدل TM084SDHG04 می تواند یکی از گزینه های مورد بررسی شما باشد. این نمایشگر از فناوری TFT-LCD بهره می برد و با رزولوشن 800×600 پیکسل، نسبت تصویر 4:3 و قابلیت نمایش بیش از 262 هزار رنگ، برای نمایش اطلاعات و رابط های گرافیکی طراحی شده است.

در انتخاب نمایشگر جایگزین، تنها اندازه صفحه اهمیت ندارد؛ رزولوشن، نوع رابط، تعداد پین ها و مشخصات الکتریکی نیز باید با برد دستگاه هماهنگ باشند. به همین دلیل، بررسی مشخصات فنی پیش از خرید این ال سی دی اهمیت زیادی دارد.

مشخصات تصویر و کیفیت نمایش

این نمایشگر 8.4 اینچی از رزولوشن 800×600 پیکسل (SVGA) برخوردار است. نسبت تصویر 4:3 نیز امکان نمایش محتوا را در قالبی متناسب با رابط های کاربری و محیط های گرافیکی طراحی شده برای این ابعاد فراهم می کند.

پنل از چیدمان پیکسل های RGB با ساختار نوار عمودی استفاده می کند و توانایی نمایش بیش از 262 هزار رنگ را دارد. این ویژگی برای نمایش تفکیک شده اطلاعات، علائم و اجزای گرافیکی در محیط های کنترلی کاربردی است.

روشنایی مناسب و پوشش ضدبازتاب

در محیط های کاری، بازتاب نور روی نمایشگر می تواند خواندن اطلاعات را دشوار کند. در مشخصات اعلام شده برای مدل TM084SDHG04، پوشش Antiglare یا ضدبازتاب در نظر گرفته شده است که با کاهش بازتاب مستقیم نور محیط، به خوانایی صفحه کمک می کند.

روشنایی 350 کاندلا بر متر مربع و نسبت کنتراست 500:1 از دیگر مشخصات تصویری این پنل هستند. ترکیب این ویژگی ها برای نمایش نوشته ها، مقادیر و عناصر گرافیکی در کاربردهای متناسب با مشخصات نمایشگر اهمیت دارد.

طراحی باریک و وزن مناسب

ضخامت و وزن نمایشگر در طراحی یا تعمیر تجهیزات دارای فضای نصب محدود اهمیت دارد. بر اساس اطلاعات فنی ارائه شده، ضخامت این پنل حدود 7.05 میلی متر و وزن آن حدود 240 گرم است. این ابعاد می توانند هنگام بررسی فضای نصب و طراحی مجموعه نمایشگر مورد توجه قرار بگیرند.

با این حال، پیش از جایگزینی نمایشگر قدیمی، ابعاد کلی پنل، محل قرارگیری کانکتور و فضای موردنیاز برای نصب را با نمونه قبلی مقایسه کنید؛ اندازه 8.4 اینچ به تنهایی تطابق فیزیکی دو نمایشگر را تضمین نمی کند.

نور پس زمینه WLED و مصرف انرژی

در مدل TM084SDHG04 از نور پس زمینه WLED استفاده شده است. طول عمر اعلام شده برای نور پس زمینه حدود 30,000 ساعت است و توان مصرفی معمول نمایشگر نیز طبق اطلاعات ارائه شده حدود 1.8 وات عنوان شده است.

این مشخصات برای طراحان و تعمیرکارانی که مصرف انرژی و شرایط کارکرد نمایشگر را در انتخاب قطعه در نظر می گیرند، اطلاعات مهمی محسوب می شوند. مقدار واقعی مصرف و طول عمر می تواند به شرایط کاری، نحوه راه اندازی و مشخصات مجموعه دستگاه وابسته باشد.

رابط اتصال LVDS و کانکتور 20 پین

یکی از مهم ترین موارد در انتخاب نمایشگر جایگزین، تطابق رابط ارتباطی آن با برد اصلی دستگاه است. رابط اتصال اعلام شده برای این مدل LVDS تک کاناله 6 بیتی است و اتصال آن از طریق کانکتور 20 پین انجام می شود.

توجه داشته باشید که یکسان بودن تعداد پین ها یا اندازه نمایشگر، به معنای سازگاری قطعی با هر برد کنترل نیست. پیش از خرید، نوع رابط، آرایش پایه ها، ولتاژ کاری، مشخصات سیگنال و محل قرارگیری کانکتور را با اطلاعات نمایشگر قبلی یا مستندات دستگاه تطبیق دهید.

کاربردهای ال سی دی 8.4 اینچی TM084SDHG04

با توجه به اندازه، فناوری نمایش و رابط اتصال این پنل، می توان آن را برای پروژه ها و تجهیزاتی بررسی کرد که به نمایشگر 8.4 اینچی با مشخصات فنی مشابه نیاز دارند. از جمله کاربردهای قابل بررسی می توان به موارد زیر اشاره کرد:

• تجهیزات صنعتی و دستگاه های دارای رابط نمایش اطلاعات
• سیستم های کنترل و اتوماسیون صنعتی
• نمایشگرهای رابط کاربری ماشین آلات
• تجهیزات پزشکی دارای پنل نمایش سازگار
• پروژه های تعمیر، بازسازی یا جایگزینی نمایشگرهای هم مشخصات

کاربرد نهایی به سازگاری کامل نمایشگر با برد، نرم افزار، مدار تغذیه و ساختار نصب دستگاه بستگی دارد.

مشخصات فنی نمایشگر TM084SDHG04

نکات مهم پیش از خرید و انتخاب نمایشگر جایگزین

برای جلوگیری از خرید قطعه نامتناسب، بهتر است پیش از ثبت سفارش، مشخصات نمایشگر فعلی دستگاه خود را بررسی کنید. موارد زیر در انتخاب صحیح اهمیت دارند:

• کد دقیق مدل: کد درج شده روی برچسب پشت نمایشگر را با مدل موردنظر مقایسه کنید.
• اندازه و ابعاد نصب: علاوه بر قطر 8.4 اینچ، ابعاد کلی پنل و محل نصب را بررسی کنید.
• رزولوشن: رزولوشن 800×600 باید با مشخصات برد و نرم افزار دستگاه سازگار باشد.
• رابط و کانکتور: نوع LVDS، تعداد کانال ها، تعداد پین ها و آرایش پایه ها باید تطابق داشته باشند.
• مشخصات الکتریکی: ولتاژ کاری و شرایط تغذیه را از روی دیتاشیت یا اطلاعات قطعه قبلی بررسی کنید.

در اطلاعات این محصول دو کد TM084SDH04 و TM084SDHG04 ذکر شده است. این دو کد را بدون بررسی دیتاشیت یا برچسب قطعه، معادل قطعی یکدیگر در نظر نگیرید. برای اطمینان بیشتر می توانید پیش از خرید، تصویر برچسب نمایشگر فعلی و مشخصات دستگاه را برای واحد فروش ارسال کنید.
