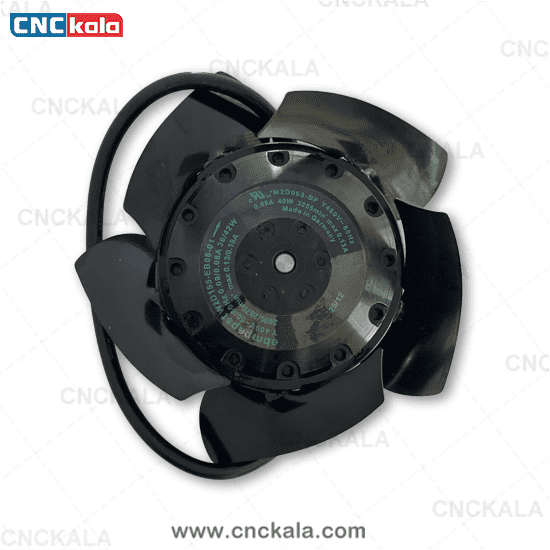

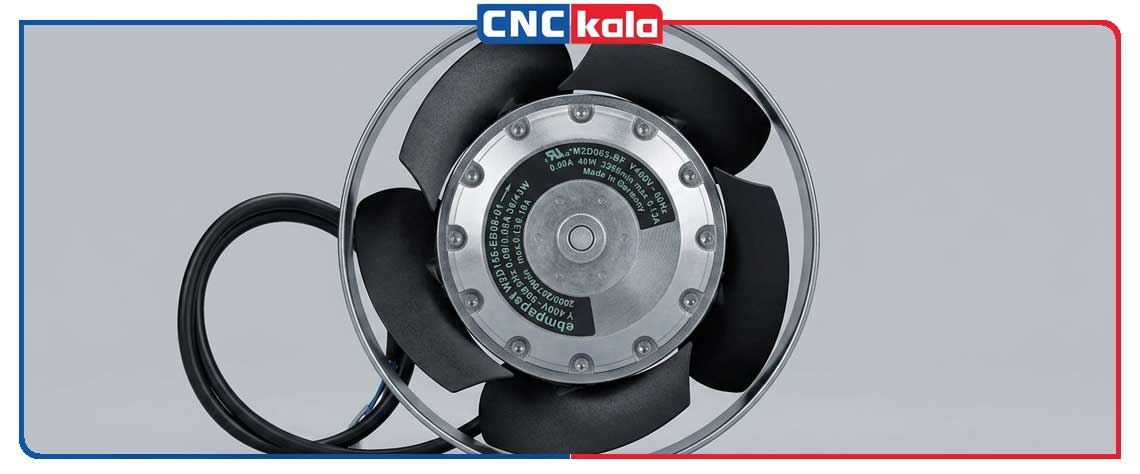

فن محوری EBM-Papst مدل W2D155-EB08-01؛ فن خنک کننده سه فاز صنعتی

در تجهیزات صنعتی و الکتریکی، کنترل دما نقش مهمی در حفظ عملکرد پایدار قطعات و جلوگیری از افزایش حرارت داخل محفظه ها دارد. تابلوهای برق، اینورترها، مبدل های فرکانس، تجهیزات مخابراتی و ماشین آلات صنعتی هنگام فعالیت گرما تولید می کنند و برای تخلیه این حرارت به یک سیستم تهویه متناسب با شرایط کاری نیاز دارند.

فن محوری EBM-Papst مدل W2D155-EB08-01 برای ایجاد جریان هوای مناسب در چنین محیط هایی طراحی شده است. این محصول از نوع فن AC سه فاز است و با برخورداری از موتور روتور خارجی، پروانه فولادی و ساختار فلزی، برای استفاده در سیستم های خنک کاری صنعتی کاربرد دارد.

ترکیب دبی هوای ۳۱۰ تا ۳۷۵ مترمکعب بر ساعت، درجه حفاظت IP55 و قابلیت کار در دو فرکانس ۵۰ و ۶۰ هرتز، این مدل را به گزینه ای قابل بررسی برای مجموعه هایی تبدیل می کند که به گردش هوای مداوم و عملکرد پایدار فن نیاز دارند.

طراحی صنعتی و ساختار فن EBM-Papst مدل W2D155-EB08-01

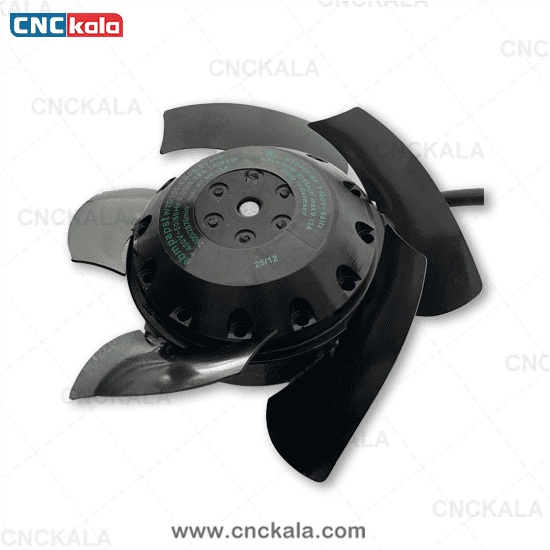

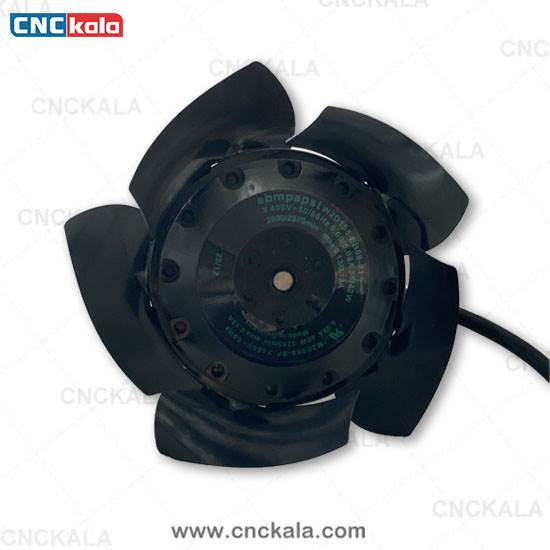

در طراحی این فن از ساختار فلزی و قطعاتی استفاده شده است که برای کاربردهای صنعتی اهمیت دارند. بدنه محصول از آلومینیوم دایکست ساخته شده و پروانه آن از جنس فولاد با پوشش مشکی است. این ترکیب در کنار ساختار پنج پره، مجموعه ای مقاوم و مناسب برای نصب در سیستم های تهویه صنعتی فراهم می کند.

پروانه پنج پره وظیفه ایجاد جریان محوری هوا را بر عهده دارد. در این نوع طراحی، هوا در امتداد محور چرخش فن جابه جا می شود؛ به همین دلیل فن های محوری در محفظه ها، تابلوهای برق و تجهیزاتی که به گردش مستقیم هوا نیاز دارند، کاربرد گسترده ای دارند.

استفاده از بلبرینگ توپی (Ball Bearing) نیز یکی از ویژگی های مهم این مدل است. این نوع بلبرینگ برای پشتیبانی از چرخش محور و کاهش اصطکاک به کار می رود و در انتخاب فن برای تجهیزات صنعتی، به ویژه کاربردهای مداوم، اهمیت دارد.

عملکرد سه فاز و سازگاری با فرکانس ۵۰ و ۶۰ هرتز

یکی از مشخصات اصلی فن محوری W2D155-EB08-01، استفاده از موتور AC سه فاز است. این ساختار برای سیستم هایی مناسب است که زیرساخت برق سه فاز متناسب با مشخصات نامی فن دارند.

این مدل طبق اطلاعات فنی ارائه شده با ولتاژ نامی ۴۰۰ ولت در فرکانس ۵۰ هرتز و ۴۸۰ ولت در فرکانس ۶۰ هرتز کار می کند. سرعت چرخش آن نیز در این دو وضعیت متفاوت است:

• فرکانس ۵۰ هرتز: سرعت چرخش حدود ۲۶۰۰ دور در دقیقه.
• فرکانس ۶۰ هرتز: سرعت چرخش حدود ۳۲۵۵ دور در دقیقه.

این مشخصات به خریدار کمک می کند تا تناسب فن با سیستم برق تجهیزات خود را بهتر بررسی کند. البته پیش از نصب، تطبیق ولتاژ، فرکانس، تعداد فاز و نقشه اتصال الکتریکی با پلاک مشخصات محصول ضروری است.

دبی هوا و فشار استاتیک؛ عملکرد فن در خنک کاری تجهیزات

هنگام انتخاب فن خنک کننده صنعتی، تنها توجه به سرعت چرخش موتور کافی نیست. مقدار هوای جابه جا شده و توانایی فن در مقابله با مقاومت مسیر عبور هوا نیز باید بررسی شود.

فن EBM-Papst مدل W2D155-EB08-01 دارای مشخصات جریان هوای زیر است:

• دبی هوای اعلام شده در ۵۰ هرتز: حدود ۳۱۰ مترمکعب بر ساعت.
• دبی هوای اعلام شده در ۶۰ هرتز: حدود ۳۷۵ مترمکعب بر ساعت.
• فشار استاتیک اعلام شده در ۵۰ هرتز: حدود ۱۱۵ پاسکال.
• فشار استاتیک اعلام شده در ۶۰ هرتز: حدود ۱۳۵ پاسکال.

دبی هوا نشان می دهد فن چه حجمی از هوا را در واحد زمان جابه جا می کند و فشار استاتیک نیز در بررسی عملکرد آن در مسیرهای دارای مقاومت اهمیت دارد. در کاربردهایی که فیلتر، کانال یا محدودیت جریان هوا وجود دارد، باید منحنی عملکرد فن و مقاومت کل سیستم با یکدیگر تطبیق داده شوند؛ زیرا دبی واقعی به شرایط نصب و فشار کاری وابسته است.

درجه حفاظت IP55 و مقاومت در شرایط صنعتی

در محیط های صنعتی، گردوغبار و رطوبت می توانند روی عملکرد تجهیزات الکتریکی اثر بگذارند. به همین دلیل درجه حفاظت محفظه و مجموعه موتور فن یکی از معیارهای مهم هنگام انتخاب تجهیزات خنک کننده است.

فن محوری W2D155-EB08-01 دارای درجه حفاظت IP55 است. این درجه حفاظت نشان دهنده محافظت در برابر نفوذ گردوغبار در سطح تعیین شده برای IP5X و مقاومت در برابر پاشش یا جت آب مطابق سطح IPX5 است.

وجود این ویژگی، استفاده از فن را در برخی محیط های صنعتی دارای گردوغبار یا احتمال پاشش آب امکان پذیر می کند. بااین حال، IP55 به معنای ضدآب بودن برای غوطه وری یا مقاومت در برابر شست وشوی پرفشار نیست و شرایط واقعی نصب باید در انتخاب محصول در نظر گرفته شود.

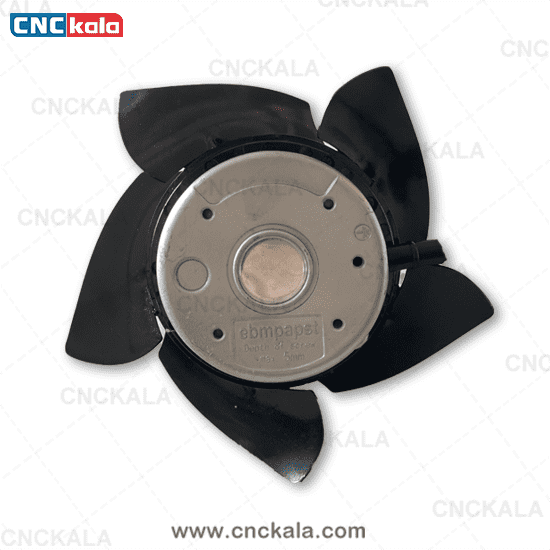

موتور روتور خارجی و محافظت حرارتی داخلی

در فن خنک کننده EBM-Papst مدل W2D155-EB08-01 از موتور روتور خارجی (External Rotor Motor) استفاده شده است. این ساختار در طراحی فن های صنعتی کاربرد دارد و به ایجاد مجموعه ای یکپارچه میان موتور و بخش چرخان فن کمک می کند.

این محصول برای کارکرد پیوسته با شرایط کاری S1 معرفی شده است. همچنین وجود محافظ اضافه بار حرارتی داخلی (TOP) به کنترل شرایط حرارتی موتور کمک می کند. این محافظ در صورت افزایش بیش از حد دمای موتور، برای جلوگیری از آسیب ناشی از اضافه بار حرارتی در نظر گرفته شده است.

کلاس عایق F نیز از مشخصات الکتریکی و حرارتی این مدل است. مجموعه این ویژگی ها برای کاربردهایی اهمیت دارد که فن باید در زمان فعالیت تجهیزات، جریان هوای موردنیاز را به صورت مستمر تأمین کند.

بازه دمای کاری و طول عمر فن

یکی دیگر از مشخصات قابل توجه این مدل، بازه دمای کاری اعلام شده از منفی ۲۵ تا مثبت ۷۵ درجه سانتی گراد است. این محدوده امکان بررسی محصول را برای کاربردهایی با شرایط دمایی متفاوت فراهم می کند؛ البته شرایط نصب، تهویه محیط و دمای واقعی موتور باید با الزامات سازنده مطابقت داشته باشد.

عمر کاری اعلام شده برای این فن در دمای مرجع ۴۰ درجه سانتی گراد، حدود ۷۰ هزار ساعت است. این مقدار باید به عنوان شاخص عمر کاری اعلام شده در شرایط مرجع در نظر گرفته شود، نه تضمین کارکرد قطعی در تمام محیط ها. کیفیت نصب، میزان آلودگی، شرایط الکتریکی و الگوی استفاده می توانند بر عمر واقعی محصول تأثیر بگذارند.

کاربردهای فن محوری EBM-Papst W2D155-EB08-01

با توجه به ساختار محوری، موتور سه فاز و مشخصات جریان هوا، این فن برای کاربردهایی مناسب است که به تهویه و دفع حرارت از طریق گردش مستقیم هوا نیاز دارند.

• تابلوهای برق صنعتی: کمک به گردش هوای داخل تابلو و دفع حرارت تولیدشده توسط تجهیزات الکتریکی.
• اینورتر و مبدل فرکانس: استفاده در سیستم های تهویه تجهیزات کنترل دور و مبدل های الکترونیکی قدرت.
• کابینت های مخابراتی: کمک به مدیریت دمای داخلی محفظه تجهیزات ارتباطی.
• ماشین آلات صنعتی: استفاده در بخش هایی که برای خنک کاری قطعات و مجموعه های داخلی به جریان هوای محوری نیاز دارند.
• سیستم های تهویه صنعتی: به کارگیری در مجموعه هایی که ولتاژ، فرکانس، ابعاد نصب و عملکرد فن با طراحی سیستم سازگار باشد.

استانداردها و تأییدیه های محصول

برای تجهیزات برقی صنعتی، انطباق با استانداردهای ایمنی و الزامات فنی اهمیت زیادی دارد. طبق اطلاعات ارائه شده برای این مدل، استانداردها و تأییدیه های مرتبط شامل UL، CSA، VDE و CE هستند.

وجود این موارد در مشخصات محصول می تواند در ارزیابی فنی و انتخاب قطعه برای تجهیزات صنعتی مؤثر باشد. برای پروژه هایی که به مدارک رسمی نیاز دارند، بررسی مستندات و تأییدیه های مربوط به همان نسخه محصول پیش از خرید توصیه می شود.

چرا انتخاب فن اصلی و متناسب با سیستم اهمیت دارد؟

انتخاب فن صنعتی صرفاً براساس نام برند یا سرعت چرخش انجام نمی شود. حتی یک فن با دبی هوای مناسب، در صورتی که با ولتاژ، فشار کاری یا ابعاد محل نصب سازگار نباشد، نمی تواند عملکرد مورد انتظار سیستم را تأمین کند.

فن محوری EBM-Papst مدل W2D155-EB08-01 برای خریدارانی مناسب است که به یک فن AC سه فاز با مشخصات فنی مشخص، پروانه فولادی، بدنه فلزی، حفاظت IP55 و قابلیت کارکرد پیوسته نیاز دارند.

در زمان خرید، علاوه بر تطبیق شماره مدل، بررسی وضعیت برق ورودی، جهت گردش و جریان هوا، نوع اتصال، فضای نصب و مقاومت مسیر عبور هوا اهمیت دارد. این بررسی ها به انتخاب دقیق تر و کاهش احتمال خرید قطعه ناسازگار کمک می کنند.

خرید فن محوری EBM-Papst مدل W2D155-EB08-01 از سی ان سی کالا

برای خرید قطعات خنک کننده صنعتی، دسترسی به مشخصات فنی و امکان دریافت راهنمایی پیش از ثبت سفارش اهمیت زیادی دارد. در سی ان سی کالا می توانید محصولات مرتبط با حوزه فن و تجهیزات صنعتی را بررسی کنید و برای انتخاب قطعه متناسب با نیاز دستگاه خود از پشتیبانی فروش کمک بگیرید.

این مدل در دسته فن موتور و مجموعه فن خنک کننده قرار می گیرد. برای انتخاب صحیح، پیشنهاد می شود پیش از سفارش، شماره مدل و مشخصات الکتریکی فن با قطعه موردنیاز دستگاه تطبیق داده شود.
