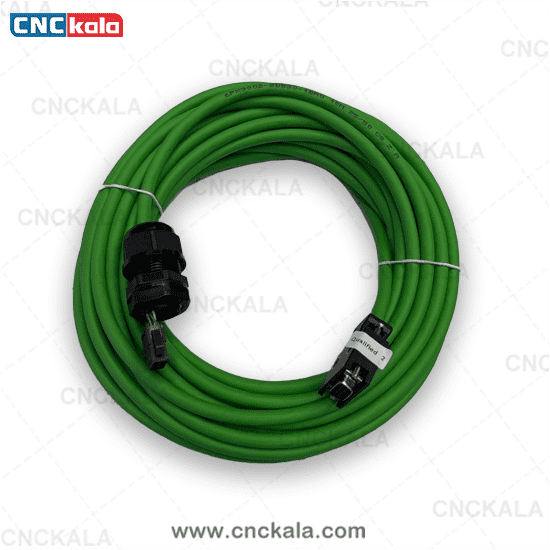

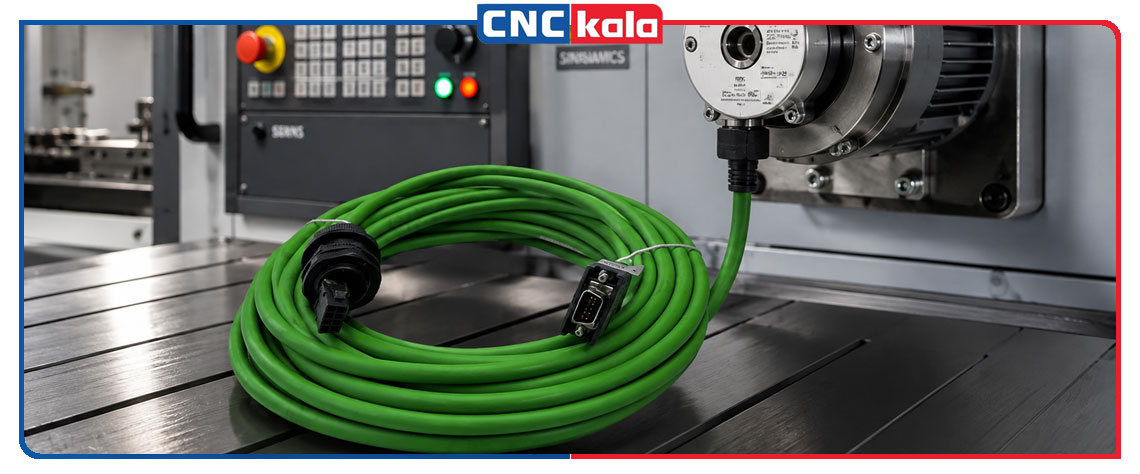

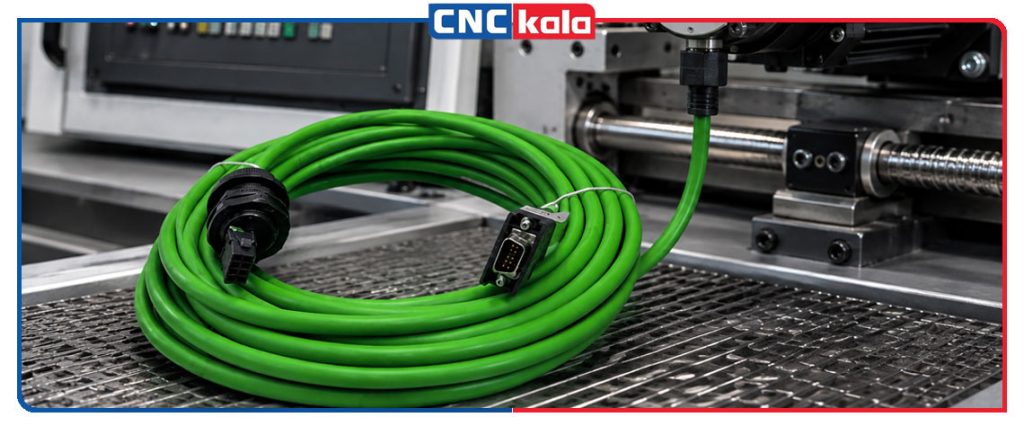

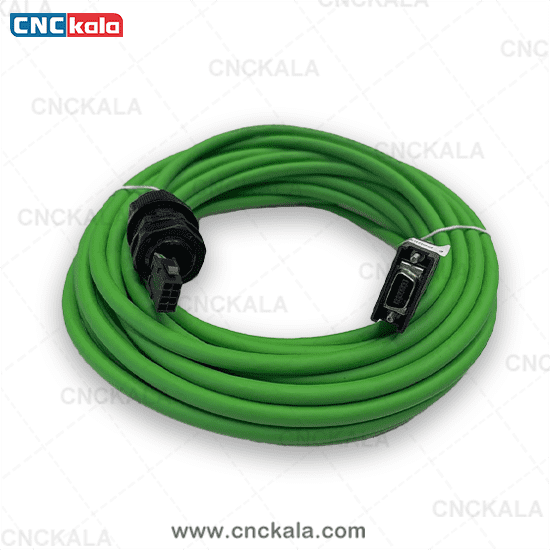

کابل انکودر SIEMENS مدل 6FX3002-2DB30-1BA0 یکی از کابلهای تخصصی سری MOTION-CONNECT 300 است که برای اتصال انکودرهای مطلق در موتورهای S-1FL6 HI و M-1PH1 مورد استفاده قرار میگیرد. این مدل با طول 10 متر، ولتاژ نامی 30 ولت و ساختار چندزوجی مشخص، برای کاربردهایی طراحی شده که انتقال سیگنال انکودر و ارتباط مطمئن میان اجزای سیستم کنترل حرکت اهمیت دارد.
این کابل برای خریدارانی که به دنبال یک کابل انکودر SIEMENS متناسب با موتور و کاربرد مشخص هستند، انتخابی قابل بررسی است؛ زیرا مشخصات فنی آن بهصورت دقیق مشخص شده و سری محصول، کاربرد و ساختار رشتهها نیز قابل شناسایی است.
مشخصات و ساختار کابل انکودر SIEMENS
مدل 6FX3002-2DB30-1BA0 دارای طول 10 متر است و در سری MOTION-CONNECT 300 قرار میگیرد. ساختار داخلی کابل شامل 3x2x0.20 + 2x2x0.25 است؛ یعنی سه زوج با سطح مقطع 0.20 میلیمتر مربع و دو زوج با سطح مقطع 0.25 میلیمتر مربع.
قطر خارجی این مدل تقریباً 7.8 میلیمتر اعلام شده و ولتاژ نامی آن 30 ولت است. این اطلاعات، هنگام انتخاب کابل جایگزین یا بررسی سازگاری با سیستم موجود اهمیت زیادی دارند و بهتر است پیش از ثبت سفارش با مشخصات تجهیز مقصد تطبیق داده شوند.
کاربرد کابل 6FX3002-2DB30-1BA0
کاربرد اصلی این کابل، اتصال به انکودرهای مطلق موتورهای S-1FL6 HI و M-1PH1 است. به همین دلیل، انتخاب آن باید بر اساس مدل موتور، نوع انکودر و نیاز واقعی سیستم انجام شود.
در سیستمهای کنترل حرکت، کابل انکودر تنها یک اتصال ساده نیست و کیفیت انتقال سیگنال برای عملکرد صحیح ارتباط میان انکودر و کنترلر اهمیت دارد. مدل 6FX3002-2DB30-1BA0 با ساختار مشخص و شیلد با پوشش بیش از 85 درصد، برای استفاده در محیطهایی که کنترل تداخلات الکترومغناطیسی اهمیت دارد، طراحی شده است.
مزیتهای مهم این کابل انکودر
- ساختار تخصصی برای کاربرد انکودر: طراحی چندزوجی کابل متناسب با انتقال سیگنال در کاربردهای مرتبط با انکودر.
- شیلد با پوشش بیش از 85 درصد: کمک به کاهش اثر نویزهای الکترومغناطیسی در مسیر انتقال سیگنال.
- طول 10 متر: مناسب برای موقعیتهایی که به این طول کابل در نصب نیاز است.
- سری MOTION-CONNECT 300: قرارگیری در خانواده کابلهای اتصال مورد استفاده در کاربردهای کنترل حرکت.
- شعاع خمش مشخص: حداقل شعاع خمش 5 برابر قطر خارجی کابل برای نصب ثابت و 20 برابر قطر خارجی برای نصب انعطافپذیر اعلام شده است.
- مناسب برای کاربردهای با انعطافپذیری متوسط: مشخصات اعلامشده کابل، استفاده از آن را در این نوع کاربردها هدفگذاری میکند.
- مقاومت در برابر روغن و سازگاری با RoHS: از ویژگیهای اعلامشده برای این مدل است.
شعاع خمش و دوام در استفاده
در نصب کابلهای انکودر، رعایت شعاع خمش اهمیت زیادی دارد. برای این مدل، حداقل شعاع خمش 5 برابر قطر خارجی کابل در نصب ثابت و 20 برابر قطر خارجی کابل در نصب انعطافپذیر اعلام شده است. حداکثر تعداد خمش نیز 100000 بار ذکر شده است.
رعایت این محدودهها هنگام نصب، به استفاده صحیح از کابل و کاهش فشار غیرضروری بر ساختار آن کمک میکند. به همین دلیل بهتر است مسیر کابلکشی و شرایط حرکت آن پیش از نصب در نظر گرفته شود.
مشخصات فنی کابل انکودر SIEMENS
| مشخصه | مقدار |
|---|---|
| محصول | کابل انکودر |
| برند | SIEMENS |
| مدل | 6FX3002-2DB30-1BA0 |
| سری کابل | MOTION-CONNECT 300 |
| متراژ | 10 متر |
| ولتاژ نامی | 30 ولت |
| کاربرد | مخصوص انکودر مطلق موتورهای S-1FL6 HI / M-1PH1 |
| ساختار رشتهها | 3x2x0.20 + 2x2x0.25 |
| قطر خارجی | تقریباً 7.8 میلیمتر |
| پوشش شیلد | بیش از 85 درصد |
| حداقل شعاع خمش ثابت | 5 برابر قطر خارجی کابل |
| حداقل شعاع خمش انعطافپذیر | 20 برابر قطر خارجی کابل |
| حداکثر تعداد خمش | 100000 بار |
| ویژگیهای اعلامشده | مقاومت در برابر روغن، سازگار با RoHS |
این کابل برای چه کسانی مناسب است؟
این محصول بیشتر برای خریدارانی مناسب است که به یک کابل انکودر SIEMENS با مدل و مشخصات مشخص برای موتورهای سازگار نیاز دارند. اگر هدف شما تعویض کابل موجود، تأمین کابل برای تعمیرات یا تکمیل یک سیستم کنترل حرکت است، تطبیق دقیق مدل کابل با تجهیز مقصد اهمیت زیادی دارد.
با توجه به کاربرد مشخص اعلامشده، این مدل برای استفاده عمومی در هر نوع موتور یا انکودر پیشنهاد نمیشود و بهتر است پیش از خرید، مدل تجهیز و مشخصات فنی اتصال با اطلاعات این محصول مقایسه شود.
راهنمای انتخاب کابل انکودر
هنگام انتخاب کابل انکودر، تنها توجه به طول کابل کافی نیست. مدل تجهیز، نوع انکودر، ساختار زوجها، ولتاژ نامی، قطر خارجی و شرایط نصب نیز باید بررسی شوند. در مورد مدل 6FX3002-2DB30-1BA0، مهمترین نکته، تطبیق آن با کاربرد اعلامشده برای موتورهای S-1FL6 HI و M-1PH1 است.
همچنین در نصبهایی که کابل در معرض حرکت یا خمشدن قرار میگیرد، رعایت شعاع خمش اعلامشده اهمیت دارد. بنابراین بهتر است پیش از خرید، شرایط مسیر کابل و نوع نصب مشخص باشد.
خرید کابل انکودر SIEMENS از CncKala
در CncKala تلاش شده اطلاعات فنی محصولات به شکلی ارائه شود که انتخاب و بررسی تجهیزات صنعتی برای خریدار سادهتر باشد. برای مشاهده سایر محصولات مرتبط میتوانید به بخش کابلهای انکودر مراجعه کنید. همچنین برای دسترسی به سایر دستهبندیهای مرتبط با کابل، بخش کابلها در دسترس است.
پیش از ثبت سفارش، در صورت وجود هرگونه ابهام درباره مدل، کاربرد یا مشخصات کابل، امکان دریافت مشاوره و پشتیبانی فروش وجود دارد تا انتخاب محصول بر اساس مشخصات واقعی تجهیز انجام شود. برای آشنایی بیشتر با مجموعه نیز میتوانید به CncKala مراجعه کنید.
ویژگیهای برجسته کابل انکودر SIEMENS
- برند SIEMENS و مدل 6FX3002-2DB30-1BA0
- طول 10 متر
- سری MOTION-CONNECT 300
- ولتاژ نامی 30 ولت
- مخصوص انکودر مطلق موتورهای S-1FL6 HI و M-1PH1
- ساختار 3x2x0.20 + 2x2x0.25
- قطر خارجی تقریبی 7.8 میلیمتر
- شیلد با پوشش بیش از 85 درصد
- مقاومت در برابر روغن
- سازگار با RoHS
- حداکثر 100000 بار خمش اعلامشده
1.کابل SIEMENS مدل 6FX3002-2DB30-1BA0 برای چه موتوری مناسب است؟
این مدل برای اتصال انکودرهای مطلق موتورهای S-1FL6 HI و M-1PH1 طراحی شده است.
2.طول کابل انکودر 6FX3002-2DB30-1BA0 چقدر است؟
طول این کابل 10 متر است.
3.ولتاژ نامی این کابل چقدر است؟
ولتاژ نامی این مدل 30 ولت اعلام شده است.
4.قطر خارجی کابل چقدر است؟
قطر خارجی کابل تقریباً 7.8 میلیمتر است.
5.حداقل شعاع خمش این کابل چقدر است؟
برای نصب ثابت، حداقل شعاع خمش 5 برابر قطر خارجی کابل و برای نصب انعطافپذیر 20 برابر قطر خارجی کابل اعلام شده است.
6.برای اطمینان از سازگاری، چه کاری انجام دهم؟
بهتر است مدل موتور و انکودر و مشخصات اتصال تجهیز خود را با اطلاعات فنی محصول تطبیق دهید. در صورت نیاز، میتوانید پیش از سفارش از پشتیبانی فروش CncKala راهنمایی دریافت کنید.
خرید کابل انکودر SIEMENS از CncKala
برای خرید کابل انکودر SIEMENS مدل 6FX3002-2DB30-1BA0 و دریافت مشاوره پیش از سفارش، با پشتیبانی و فروش CncKala تماس بگیرید.
تلفنهای پشتیبانی و فروش:
- 09120656067
- 09199351720
- 09199351721
- ساعت پاسخگویی: ۹:۳۰ الی ۱۸:۳۰
ارسال سریع، پرداخت آنلاین امن، پشتیبانی و مشاوره فروش و امکان بازگشت کالا تا حداکثر ۷ روز، از خدمات اعلامشده CncKala است.
قبل از خرید این مدل را بررسی کنید
اگر برای موتور یا سیستم خود به کابل انکودر نیاز دارید، مدل تجهیز، نوع انکودر، طول موردنیاز، شرایط نصب و مشخصات فنی اتصال را بررسی کنید. مدل 6FX3002-2DB30-1BA0 بهطور مشخص برای انکودر مطلق موتورهای S-1FL6 HI و M-1PH1 معرفی شده است؛ بنابراین تطبیق مدل پیش از سفارش ضروری است.
جمعبندی
کابل انکودر SIEMENS مدل 6FX3002-2DB30-1BA0 یک کابل 10 متری از سری MOTION-CONNECT 300 با ولتاژ نامی 30 ولت است که برای اتصال انکودرهای مطلق موتورهای S-1FL6 HI و M-1PH1 طراحی شده است. ساختار 3x2x0.20 + 2x2x0.25، قطر تقریبی 7.8 میلیمتر، شیلد با پوشش بیش از 85 درصد و مشخصات خمشی اعلامشده، از مهمترین ویژگیهای این مدل هستند.
اگر مشخصات این کابل با تجهیز شما مطابقت دارد، میتوانید برای خرید و دریافت راهنمایی تخصصی با CncKala در ارتباط باشید.
