کابل انکودر SIEMENS مدل 6FX3002-2CT12-1BA0 از سری MOTION-CONNECT 300، یک کابل سیگنال پیش ساخته با طول 10 متر است که برای اتصال انکودرهای افزایشی در سیستم های سروو مورد استفاده قرار می گیرد. این مدل دارای کانکتور استوانه ای M23 در سمت موتور و سوکت مخصوص درایو بوده و با قطر خارجی 7.2 میلی متر، برای کاربردهای صنعتی و مسیرهای نسبتاً طولانی بین موتور و درایو گزینه ای کاربردی است.

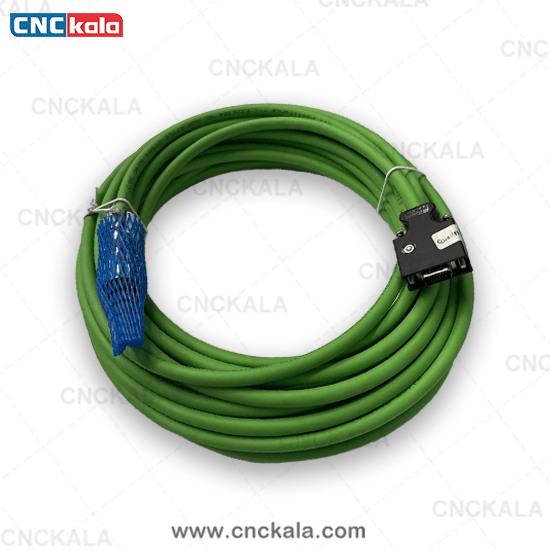

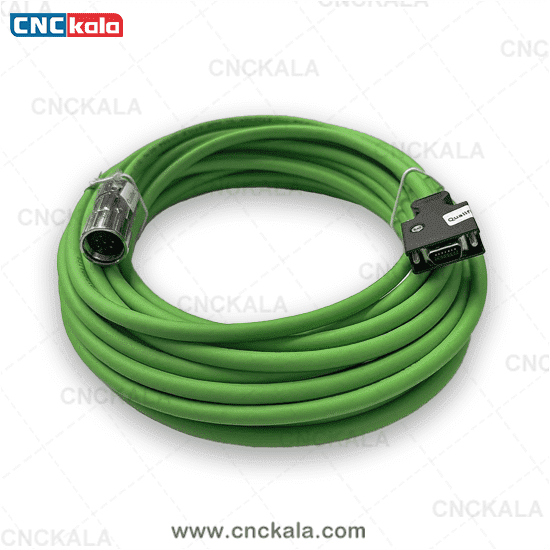

کابل انکودر SIEMENS مدل 6FX3002-2CT12-1BA0

کابل انکودر زیمنس 6FX3002-2CT12-1BA0 یک کابل سیگنال پیش ساخته از سری MOTION-CONNECT 300 است که برای اتصال انکودرهای افزایشی در سامانه های سروو طراحی شده است. طول 10 متری این کابل، امکان ایجاد فاصله مناسب میان موتور و درایو را فراهم می کند و وجود کانکتورهای اختصاصی در دو سمت، استفاده از آن را برای اتصال های مشخص صنعتی ساده تر می سازد.

این مدل برای کاربردهایی مانند اتصال موتورهای 1FL6 و سیستم های SINAMICS V90 معرفی شده است و برای کاربرانی مناسب است که به یک کابل انکودر آماده، با مشخصات فنی مشخص و طول 10 متر نیاز دارند.

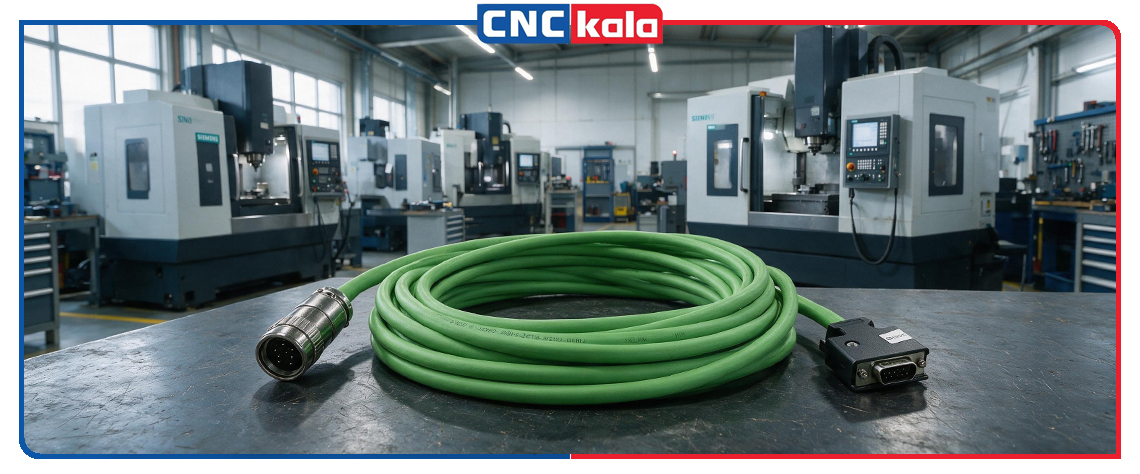

ساختار و نکات کلیدی محصول

ساختار داخلی این کابل برای انتقال سیگنال های مورد نیاز اتصال انکودر در نظر گرفته شده است. کابل شامل 3 جفت رشته با سطح مقطع 0.2 میلی متر مربع و 2 جفت رشته با سطح مقطع 0.25 میلی متر مربع است. این ساختار در کنار کانکتورهای اختصاصی، آن را برای استفاده در مدارهای مشخص سروو و فیدبک حرکتی مناسب می کند.

• رابط موتور: کانکتور استوانه ای M23
• رابط درایو: سوکت مخصوص درایو
• کاربرد معرفی شده: اتصال انکودرهای افزایشی در سیستم های سروو
• قابلیت خم: تا 1,000,000 بار بر اساس مشخصات ارائه شده

مزیت طول 10 متری برای کاربردهای صنعتی

یکی از نکات مهم در انتخاب کابل انکودر، طول مناسب برای مسیر نصب است. طول 10 متر در مدل 6FX3002-2CT12-1BA0 باعث می شود این کابل برای شرایطی که فاصله میان موتور و درایو بیشتر از کابل های کوتاه است، انتخاب کاربردی تری باشد. استفاده از کابل پیش ساخته نیز به کاهش پیچیدگی در فرآیند اتصال کمک می کند، زیرا رابط های مورد نیاز در ساختار کابل در نظر گرفته شده اند.

مشخصات مکانیکی و انعطاف پذیری

این کابل برای شرایط صنعتی با الزامات مشخص نصب و حرکت طراحی شده است. حداقل شعاع خم آن در حالت نصب ثابت 6 برابر قطر کابل اعلام شده و در نصب متحرک، حداقل شعاع خم 155 میلی متر است. همچنین برای این مدل، قابلیت تحمل تا 1,000,000 بار خم شدن ذکر شده است که استفاده از آن را در برخی کاربردهای نیمه متحرک صنعتی امکان پذیر می کند.

حداکثر تنش کششی اعلام شده نیز در حالت ثابت 50 نیوتن بر میلی متر مربع و در حالت متحرک 20 نیوتن بر میلی متر مربع است. رعایت این حدود در زمان نصب اهمیت دارد تا کابل در معرض کشش بیش از اندازه قرار نگیرد.

محدوده دمای کاری و حفاظت

محدوده دمای کاری این کابل انکودر SIEMENS برابر با 25- تا 80+ درجه سانتی گراد است. همچنین درجه حفاظت IP65 در صورت اتصال کامل کانکتورها برای آن اعلام شده است. بنابراین در هنگام نصب، کامل بودن اتصال کانکتورها نقش مهمی در دستیابی به این سطح حفاظت دارد.

کاربرد کابل انکودر زیمنس 6FX3002-2CT12-1BA0

این کابل برای ایجاد ارتباط میان انکودر و بخش درایو در سیستم های سروو مورد استفاده قرار می گیرد و در کاربردهایی که از موتورهای سازگار با این پلتفرم استفاده می شود، می تواند نقش مهمی در مسیر انتقال سیگنال داشته باشد. مدل 6FX3002-2CT12-1BA0 به طور مشخص برای اتصال انکودرهای افزایشی معرفی شده و برای سیستم های دارای SINAMICS V90 و موتورهای 1FL6 کاربرد دارد.

در زمان انتخاب، توجه به مدل دقیق موتور، نوع انکودر، نوع کانکتور، طول مورد نیاز و سازگاری با درایو ضروری است. صرف مشابه بودن ظاهر یا تعداد رشته ها برای انتخاب کابل جایگزین کافی نیست و مشخصات فنی باید با تجهیز مورد استفاده تطبیق داده شود.

راهنمای انتخاب و بررسی قبل از خرید

اگر به دنبال یک کابل انکودر 10 متری زیمنس هستید، پیش از ثبت سفارش بهتر است شماره فنی کابل موجود، مدل موتور و درایو و نوع رابط مورد نیاز را بررسی کنید. در این مدل، وجود کانکتور M23 در سمت موتور و سوکت مخصوص درایو از مشخصات مهمی است که باید با سیستم شما مطابقت داشته باشد.

برای مشاهده محصولات مشابه، می توانید به دسته کابل انکودر مراجعه کنید. همچنین سایر مدل های موجود در گروه کابل در cnckala قابل بررسی هستند تا انتخاب بر اساس مدل و کاربرد دقیق تر انجام شود.

چرا خرید از cnckala؟

در خرید قطعات و تجهیزات مرتبط با CNC و اتوماسیون صنعتی، تطبیق دقیق شماره فنی اهمیت زیادی دارد. cnckala امکان مشاوره و پشتیبانی فروش را فراهم کرده تا پیش از سفارش، مشخصات محصول با نیاز شما بررسی شود. همچنین پرداخت آنلاین امن، ارسال سریع، پشتیبانی پاسخ گو و امکان بازگشت کالا تا حداکثر 7 روز از خدمات اعلام شده فروشگاه است.

برای بررسی سایر محصولات و دسته بندی های مرتبط نیز می توانید به صفحه اصلی cnckala مراجعه کنید.

جمع بندی

SIEMENS 6FX3002-2CT12-1BA0 یک کابل انکودر 10 متری از سری MOTION-CONNECT 300 است که با رابط M23 در سمت موتور، سوکت مخصوص درایو، قطر خارجی 7.2 میلی متر، ساختار رشته ای مشخص و محدوده دمای کاری 25- تا 80+ درجه سانتی گراد، برای کاربردهای تعریف شده در سیستم های سروو گزینه ای تخصصی محسوب می شود. اگر شماره فنی و مشخصات این مدل با تجهیز شما مطابقت دارد، انتخاب آن می تواند راهکاری مناسب برای ایجاد اتصال مورد نیاز میان موتور و درایو باشد.
