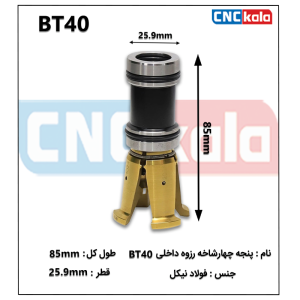

مشخصات فنی:
محصول: گریپر
رزه داخلی: BT40
قطر: 25.9(میلیمتر)
طول: 85(میلیمتر)
استاندارد: BT40
نیروی گیرش معمول: حدود 2500 تا 3500 کیلوگرم
جنس چنگک: فولاد آلیاژی سختکاریشده

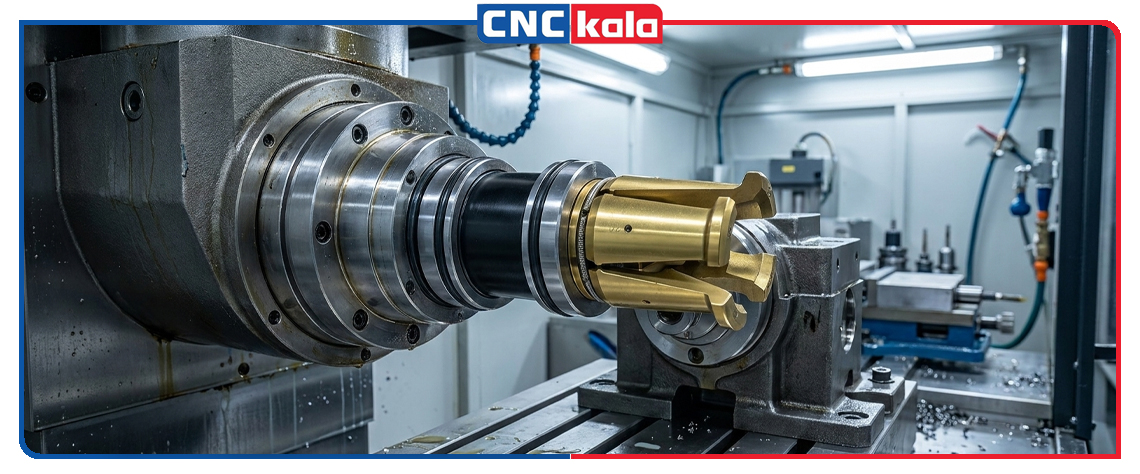

چنگکی داخل اسپیندل BT40
توضیحاتی در مورد گریپر BT40
چنگکی داخل اسپیندل BT40 (Drawbar / Gripper) قطعهایه که داخل اسپیندل دستگاه CNC قرار میگیره و وظیفهاش گرفتن و نگهداشتن ابزارگیر BT40 از طریق پولاستاد (Pull Stud) هست.
به زبان ساده تر میتوان گفت که وقتی ابزار BT40 داخل اسپیندل میره، چنگکها پولاستاد رو قفل میکنن با نیروی فنرهای دیسکی (Belleville Springs) ابزار محکم نگه داشته میشه برای تعویض ابزار، جک پنوماتیک هیدرولیک فشار میده → چنگک باز میشه → ابزار آزاد میشه
اجزای اصلی چنگکی BT40
- چنگکها (معمولاً 6 یا 8 پره)
- پولاستاد سازگار با BT40
- فنرهای دیسکی
- شفت کشنده (Drawbar)
- یاتاقان و بوشها
کاربرد: فرز CNC، VMC، دستگاههای تعویض ابزار اتومات (ATC)
علائم خرابی چنگکی
- افت دقت ابزار
- لرزش موقع برش
- بیرون پریدن ابزار
- خطا در ATC
- ساییدگی پولاستاد
نکات مهمی باید در مورد گریپرها رعایت بشه:
حتماً پولاستاد مخصوص BT40 استفاده بشه – گریسکاری و سرویس دورهای خیلی مهمه – افت نیروی فنر = خطر جدا شدن ابزار
