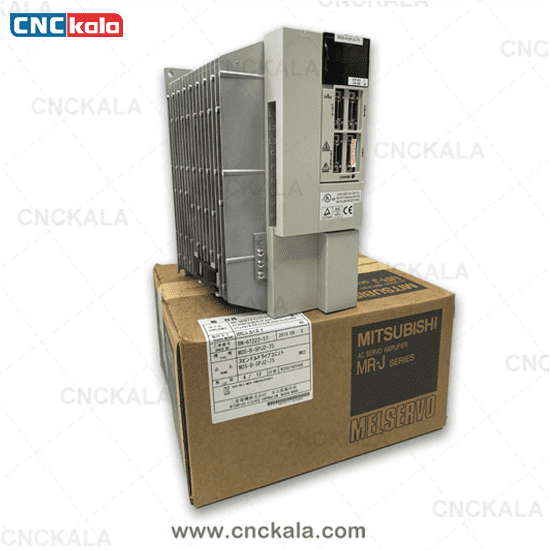

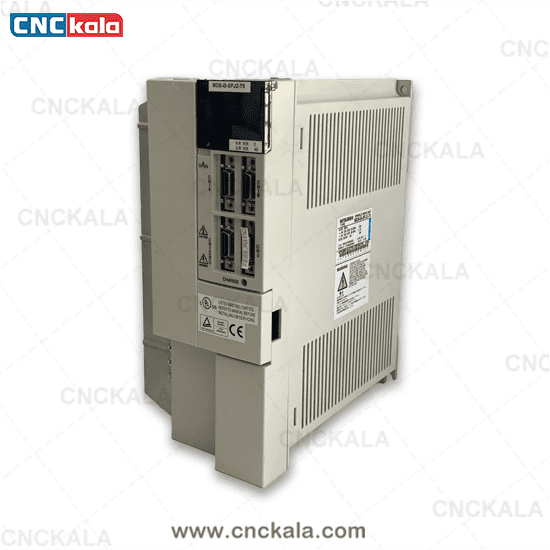

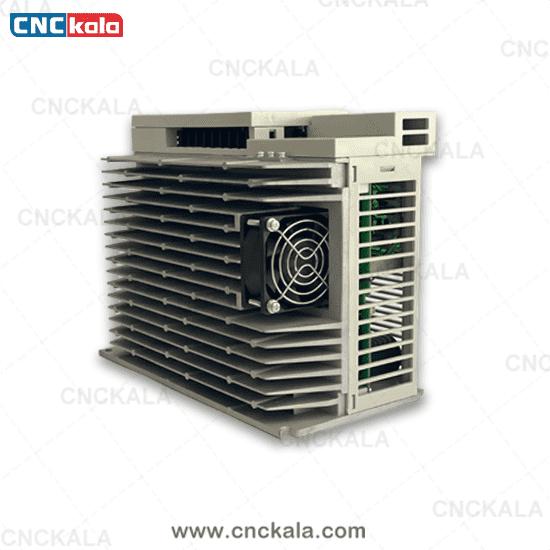

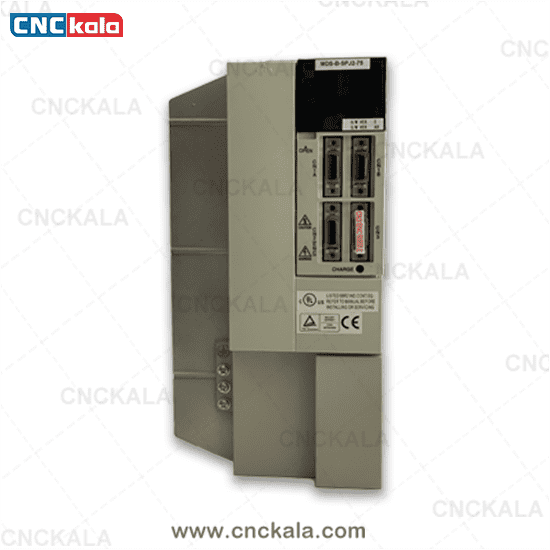

درایو اسپیندل میتسوبیشی مدل MDS-B-SPJ2-75

درایو اسپیندل Mitsubishi MDS-B-SPJ2-75 یکی از تجهیزات کنترلی مورد استفاده در ماشین آلات CNC است که وظیفه کنترل موتور اسپیندل را بر عهده دارد. انتخاب صحیح این قطعه در عملکرد مجموعه اسپیندل، هماهنگی با سیستم کنترل دستگاه و بهره برداری از ظرفیت موتور اهمیت زیادی دارد.

این مدل از خانواده MDS-B-SPJ2 بوده و با توان نامی پیوسته ۵.۵ کیلووات و قابلیت توان کوتاه مدت ۷.۵ کیلووات برای کاربردهایی در نظر گرفته شده است که مشخصات الکتریکی و کنترلی دستگاه با این درایو مطابقت داشته باشند. محدوده کنترل سرعت اعلام شده آن از ۳۵ تا ۸۰۰۰ دور بر دقیقه است؛ بنابراین، تطبیق آن با نیازهای عملیاتی و سرعت کاری اسپیندل دستگاه باید پیش از سفارش بررسی شود.

اگر برای تعمیر، جایگزینی یا تأمین قطعه یک ماشین CNC به درایو اسپیندل میتسوبیشی نیاز دارید، بررسی دقیق شماره مدل، موتور سازگار، ولتاژ ورودی و نوع ارتباط با کنترلر به شما کمک می کند انتخاب مطمئن تری داشته باشید.

ویژگی های فنی مهم MDS-B-SPJ2-75

این درایو با ترکیبی از کنترل برداری، کنترل سرعت و ترمز احیاکننده، برای راه اندازی و کنترل موتور اسپیندل در ماشین آلات CNC طراحی شده است. مشخصات فنی اعلام شده، اطلاعات اولیه لازم را برای ارزیابی تناسب محصول با سیستم موجود در اختیار خریدار قرار می دهد.

• توان نامی پیوسته ۵.۵ کیلووات: توان کاری پیوسته اعلام شده برای ارزیابی تناسب درایو با نیاز موتور اسپیندل.
• توان کوتاه مدت ۷.۵ کیلووات: قابلیت توان بالاتر برای مدت اعلام شده ۳۰ دقیقه؛ استفاده از این ظرفیت به شرایط کاری و دستورالعمل فنی دستگاه وابسته است.
• محدوده سرعت ۳۵ تا ۸۰۰۰ دور بر دقیقه: محدوده کنترل سرعت مشخص شده برای ارزیابی نیازهای ماشین کاری.
• کنترل برداری همراه با PWM سینوسی: روش کنترلی اعلام شده برای مدیریت عملکرد موتور اسپیندل.
• ترمز احیاکننده: روش ترمزی تعریف شده در مشخصات فنی این درایو که باید با ساختار الکتریکی و الزامات سیستم دستگاه هماهنگ باشد.
• ارتباط سریال پرسرعت HDLC: رابط ارتباطی اعلام شده برای ارتباط با سیستم کنترل CNC.
• نصب داخل تابلو: طراحی نصب این واحد برای قرارگیری در تابلو برق دستگاه است.

کنترل سرعت و هماهنگی با موتور اسپیندل

یکی از مهم ترین معیارها هنگام انتخاب درایو اسپیندل، مطابقت محدوده سرعت و توان درایو با مشخصات موتور و نیازهای فرایند ماشین کاری است. برای مدل MDS-B-SPJ2-75، محدوده کنترل سرعت اعلام شده ۳۵ تا ۸۰۰۰ دور بر دقیقه است. با این حال، دستیابی به سرعت مشخص در عمل به سازگاری موتور، انکودر، تنظیمات درایو و پیکربندی سیستم CNC وابسته است.

گشتاور نامی پیوسته ۳۵ نیوتن متر و گشتاور نامی کوتاه مدت ۴۷.۸ نیوتن متر نیز از پارامترهای مهم برای مقایسه این محصول با نیازهای موتور و بار ماشین کاری هستند. این اعداد باید در کنار منحنی عملکرد موتور و شرایط کاری واقعی بررسی شوند؛ صرف تطبیق توان اسمی برای تأیید سازگاری کامل سیستم کافی نیست.

کنترل برداری و ترمز احیاکننده

در مشخصات این مدل، روش کنترل به صورت ترکیبی از PWM سینوسی و کنترل برداری اعلام شده است. این روش ها بخشی از سازوکار کنترلی درایو برای مدیریت عملکرد موتور هستند. نتیجه نهایی در کاربردهایی مانند فرز CNC، تراش CNC و مراکز ماشین کاری به هماهنگی میان درایو، موتور، سامانه بازخورد و تنظیمات کنترلر بستگی دارد.

روش ترمز این دستگاه از نوع احیاکننده است. پیش از جایگزینی درایو قدیمی یا نصب آن روی دستگاه دیگر، باید الزامات ترمز، اتصالات و تنظیمات مرتبط با سیستم برق دستگاه توسط فرد فنی بررسی شود. وجود این قابلیت به تنهایی به معنی سازگاری با تمام پیکربندی های CNC نیست.

ارتباط با سیستم کنترل CNC

درایو MDS-B-SPJ2-75 از ارتباط سریال پرسرعت HDLC برای ارتباط با CNC استفاده می کند. بنابراین، هنگام انتخاب آن به عنوان قطعه جایگزین، بررسی نوع کنترلر و رابط ارتباطی دستگاه ضروری است. یکسان بودن برند یا نزدیک بودن شماره مدل، به تنهایی سازگاری ارتباطی را تضمین نمی کند.

اگر هدف شما تعویض یک درایو معیوب است، بهتر است شماره مدل کامل قطعه نصب شده، مشخصات موتور اسپیندل، کد انکودر و اطلاعات کنترلر را پیش از سفارش آماده کنید. ارائه این اطلاعات به بخش فروش، فرایند بررسی فنی و انتخاب قطعه مناسب را دقیق تر می کند.

ابعاد، نصب و شرایط کاری

این مدل برای نصب داخل تابلو برق در نظر گرفته شده و وزن تقریبی اعلام شده آن ۴.۵ کیلوگرم است. ابعاد درج شده در مشخصات محصول برابر با ۲۵۰ × ۱۳۰ × ۲۰۰ میلی متر است. پیش از نصب، فضای در دسترس تابلو، نحوه اتصال، فاصله های موردنیاز برای تهویه و دستورالعمل نصب سازنده باید بررسی شوند.

دمای کاری اعلام شده برای این درایو از صفر تا ۵۵ درجه سانتی گراد و حداکثر رطوبت نسبی مجاز آن ۹۰ درصد بدون میعان است. ارتفاع نصب نیز در مشخصات ارائه شده تا ۱۰۰۰ متر ذکر شده است. رعایت شرایط محیطی و دستورالعمل های فنی برای بهره برداری مناسب از تجهیزات الکترونیکی صنعتی اهمیت دارد.

این درایو برای چه کاربردهایی مناسب است؟

MDS-B-SPJ2-75 برای سیستم هایی قابل بررسی است که به درایو اسپیندل با مشخصات فنی اعلام شده نیاز دارند. از کاربردهای مرتبط با این گروه تجهیزات می توان به موارد زیر اشاره کرد:

• ماشین های فرز CNC مجهز به موتور اسپیندل سازگار
• دستگاه های تراش CNC با سیستم کنترل و برق منطبق
• مراکز ماشین کاری که به کنترل سرعت اسپیندل نیاز دارند
• تعمیر و جایگزینی درایو اسپیندل در ماشین آلاتی که سازگاری فنی این مدل برای آن ها تأیید شده باشد

کاربرد نهایی محصول باید با مشخصات موتور، توان موردنیاز، ولتاژ تغذیه، انکودر، رابط ارتباطی و الزامات کنترل دستگاه تطبیق داده شود. اگر مدل دستگاه یا موتور شما متفاوت است، پیش از ثبت سفارش درباره سازگاری آن استعلام بگیرید.

راهنمای انتخاب درایو اسپیندل مناسب

برای خرید درایو اسپیندل، صرفاً به توان درج شده روی محصول اکتفا نکنید. بررسی چند مشخصه اصلی می تواند از انتخاب اشتباه و هزینه های ناشی از عدم تطابق قطعات جلوگیری کند:

• شماره مدل: کد کامل درایو فعلی را با مدل MDS-B-SPJ2-75 تطبیق دهید.
• مشخصات موتور: مدل موتور، توان، سرعت و گشتاور موردنیاز باید با اطلاعات درایو هماهنگ باشند. موتور سازگار اعلام شده برای این محصول SJ-PF7.5-01 است.
• تغذیه الکتریکی: برق سه فاز، ولتاژ ورودی و شرایط شبکه دستگاه را بررسی کنید.
• سیستم بازخورد: نوع و مشخصات انکودر باید با الزامات درایو و موتور مطابقت داشته باشد.
• کنترلر و ارتباطات: سازگاری رابط HDLC و پیکربندی CNC را تأیید کنید.
• فضای نصب: ابعاد درایو و الزامات نصب داخل تابلو باید با فضای موجود متناسب باشد.

خرید درایو اسپیندل میتسوبیشی از CncKala

در خرید قطعات کنترل صنعتی، دریافت اطلاعات صحیح و امکان بررسی مشخصات فنی پیش از سفارش اهمیت زیادی دارد. در CncKala می توانید برای انتخاب سروودرایو، آمپلی فایر و اینورتر متناسب با نیاز دستگاه خود از پشتیبانی فروش و مشاوره استفاده کنید.

برای مشاهده محصولات مرتبط، به دسته سروو درایو میتسوبیشی یا بخش سروو درایو، آمپلی فایر و اینورتر مراجعه کنید. برای آشنایی بیشتر با فروشگاه و سایر محصولات نیز می توانید صفحه اصلی CncKala را ببینید.

پیش از نهایی کردن خرید، مشخصات فنی محصول را با تجهیزات موجود در دستگاه خود تطبیق دهید یا از کارشناسان فروش برای بررسی سازگاری کمک بگیرید.
