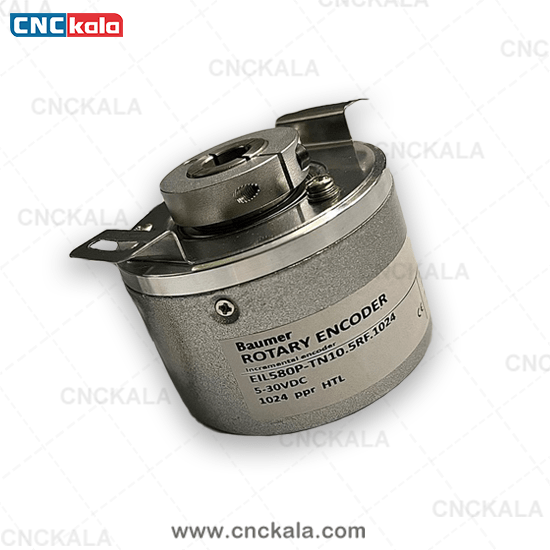

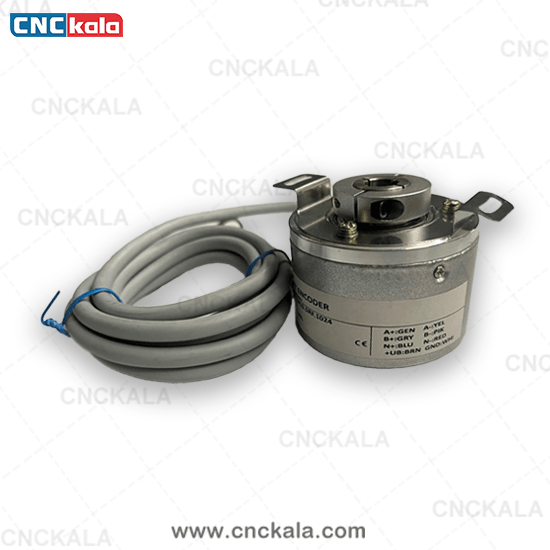

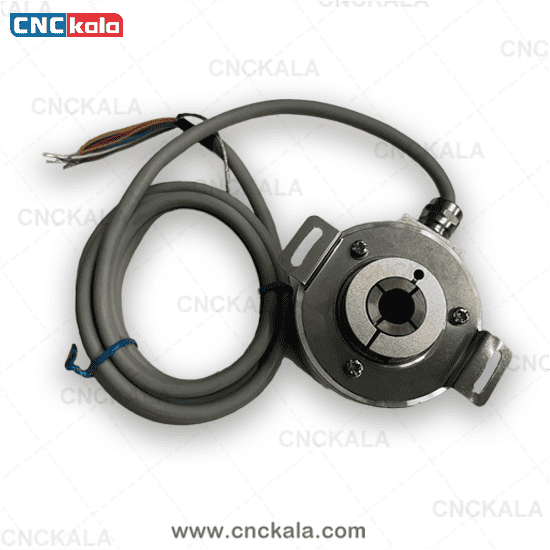

انکودر افزایشی Baumer مدل EIL580P-TN10.5RF.1024

اگر برای ماشین آلات CNC، تجهیزات اتوماسیون یا سامانه های کنترل حرکت به یک حسگر برای دریافت اطلاعات چرخش شفت نیاز دارید، انکودر افزایشی Baumer EIL580P-TN10.5RF.1024 یکی از مدل هایی است که می توانید بر اساس مشخصات فنی آن بررسی کنید. این انکودر با استفاده از فناوری نوری، حرکت چرخشی را به سیگنال های الکتریکی تبدیل می کند تا سیستم کنترل بتواند از اطلاعات مربوط به حرکت و سرعت استفاده کند.

رزولوشن ۱۰۲۴ پالس در هر دور، شفت توخالی و تغذیه ۴.۷۵ تا ۳۰ ولت DC از مشخصات مهم این مدل هستند. البته انتخاب انکودر مناسب تنها به تعداد پالس محدود نمی شود؛ ابعاد محل نصب، نوع سیگنال خروجی، سرعت مورد انتظار و سازگاری با ورودی کنترلر نیز باید در نظر گرفته شوند.

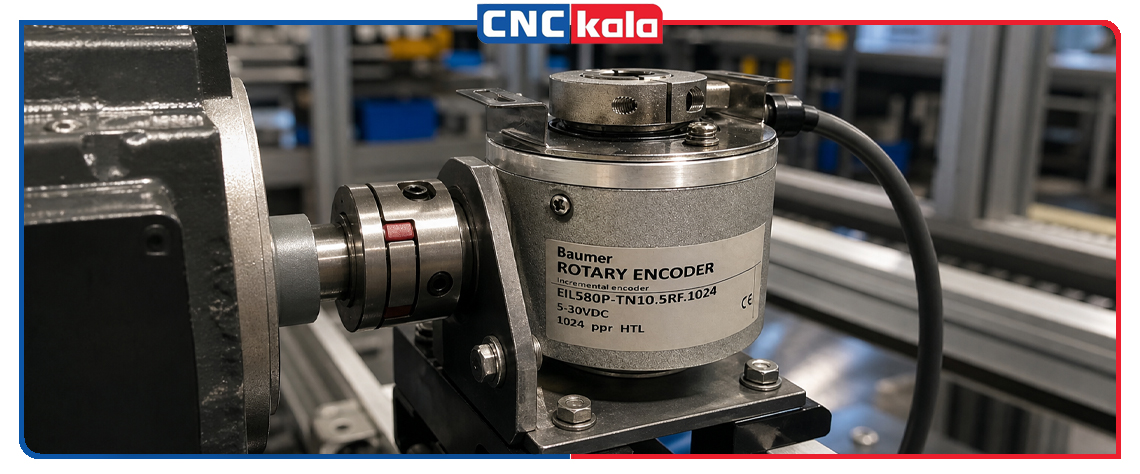

معرفی و کاربرد انکودر افزایشی Baumer EIL580P

انکودر افزایشی یا Incremental Encoder، با تولید پالس های متناسب با چرخش محور، اطلاعات لازم را برای پایش حرکت در اختیار تجهیزات کنترلی قرار می دهد. کنترلر با دریافت و پردازش این سیگنال ها می تواند برای اندازه گیری سرعت چرخش و محاسبه تغییر موقعیت از آن ها استفاده کند.

مدل EIL580P-TN10.5RF.1024 از سری انکودرهای نوری Baumer است و برای کاربردهایی مناسب است که در آن ها دریافت فیدبک چرخشی از یک محور یا شفت اهمیت دارد. این محصول می تواند در فرایند انتخاب قطعه برای ماشین آلات CNC، تجهیزات صنعتی و سامانه های اتوماسیون بررسی شود؛ مشروط بر اینکه مشخصات الکتریکی و مکانیکی آن با دستگاه موردنظر مطابقت داشته باشد.

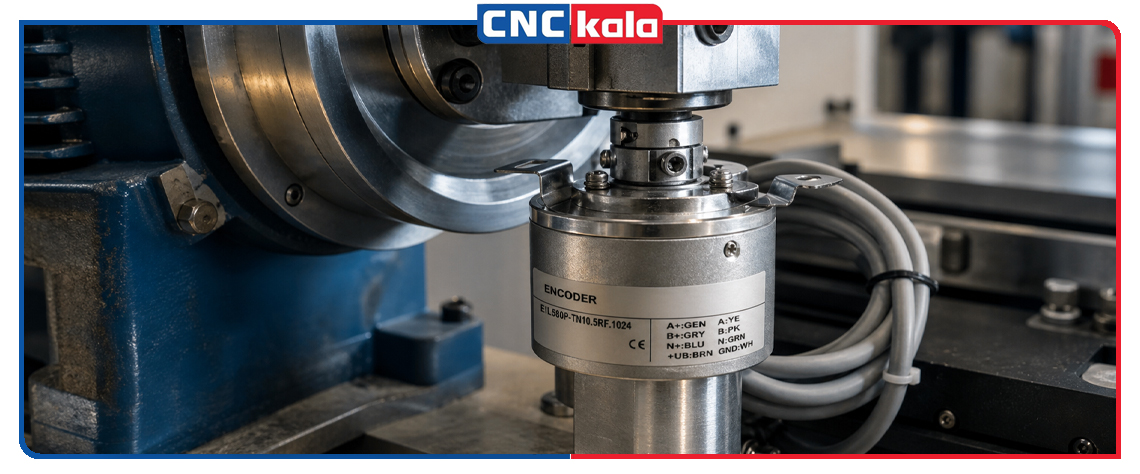

ویژگی های طراحی و ساختار

بدنه با قطر ۵۸ میلی متر

قطر بدنه ۵۸ میلی متری یکی از مشخصات اصلی این انکودر است. هنگام جایگزینی انکودر قدیمی یا طراحی محل نصب، باید ابعاد بدنه و فلنج با فضای در دسترس و مجموعه نصب دستگاه تطبیق داده شوند. قطر بدنه به تنهایی برای تأیید سازگاری مکانیکی کافی نیست و ابعاد محل اتصال نیز باید بررسی شوند.

شفت توخالی برای نصب روی محور

ساختار شفت توخالی عبوری (Through Hollow Shaft) امکان قرارگیری محور دستگاه در سوراخ مرکزی انکودر را فراهم می کند. این نوع طراحی در تجهیزاتی کاربرد دارد که برای دریافت فیدبک چرخشی، انکودر روی محور موجود نصب می شود.

در اطلاعات کلی این خانواده، قطر شفت در بازه ۸ تا ۱۵ میلی متر ذکر شده است. با این حال، قطر دقیق شفت به پیکربندی محصول وابسته است. برای مدل درج شده، قطر واقعی سوراخ و نحوه مهار آن را با کد کامل کالا یا تأیید فروشنده تطبیق دهید تا از انتخاب قطعه ناسازگار جلوگیری شود.

فناوری اندازه گیری نوری

این مدل از فناوری Optical برای تشخیص چرخش استفاده می کند. در انکودرهای نوری، تغییرات ناشی از حرکت در بخش اندازه گیری به سیگنال های خروجی تبدیل می شوند. کیفیت دریافت فیدبک در عمل به نصب صحیح، شرایط کاری، سیم کشی و سازگاری خروجی انکودر با ورودی تجهیزات کنترلی نیز بستگی دارد.

رزولوشن ۱۰۲۴ پالس در هر دور چه کاربردی دارد؟

رزولوشن این محصول برابر با ۱۰۲۴ پالس در هر دور (PPR) است. این مقدار بیان می کند که انکودر در ازای یک دور چرخش محور، ۱۰۲۴ پالس در کانال مربوطه تولید می کند.

تعداد پالس در هر دور یکی از عوامل مهم هنگام انتخاب انکودر است؛ زیرا بر نحوه دریافت و پردازش اطلاعات حرکتی اثر می گذارد. برای انتخاب رزولوشن مناسب، باید نیاز سیستم کنترل، سرعت چرخش، روش شمارش پالس در کنترلر و سطح جزئیات موردنیاز برای پایش حرکت در نظر گرفته شوند.

توجه داشته باشید که تعداد شمارش نهایی کنترلر ممکن است با توجه به روش رمزگشایی سیگنال های A و B متفاوت باشد. بنابراین، مقدار ۱۰۲۴ PPR را نباید بدون بررسی روش شمارش ورودی، معادل تعداد نهایی شمارش در هر دور در تمام کنترلرها در نظر گرفت.

تغذیه و سیگنال های خروجی

بازه تغذیه اعلام شده برای این سری از انکودرهای Baumer برابر با ۴.۷۵ تا ۳۰ ولت DC است. با وجود این بازه، ولتاژ تغذیه به تنهایی نوع خروجی یا سازگاری الکتریکی با کنترلر را مشخص نمی کند؛ نوع خروجی باید جداگانه بررسی شود.

سیگنال های معرفی شده برای این خانواده شامل A، B و R به همراه خروجی های مکمل آن ها هستند:

• A+ و A-: سیگنال کانال A و خروجی مکمل آن.
• B+ و B-: سیگنال کانال B و خروجی مکمل آن.
• R+ و R-: سیگنال مرجع یا پالس شاخص و خروجی مکمل آن.

وجود سیگنال های A و B امکان دریافت اطلاعات حرکت چرخشی را فراهم می کند و سیگنال مرجع R نیز می تواند برای تشخیص نقطه مرجع در سیستم هایی که از آن استفاده می کنند، به کار رود. پیش از اتصال، نوع ورودی کنترلر، نحوه سیم بندی و مشخصات الکتریکی سیگنال ها را با نقشه اتصال نسخه دقیق انکودر بررسی کنید.

فرکانس خروجی و سازگاری با کنترلر

حداکثر فرکانس خروجی اعلام شده برای نسخه دارای خروجی TTL برابر با ۳۰۰ کیلوهرتز است. در نسخه های HTL/Push-Pull این خانواده، حداکثر فرکانس اعلام شده ۱۶۰ کیلوهرتز است. این مقادیر به نوع خروجی و پیکربندی انکودر وابسته اند و نباید بدون بررسی کد کامل مدل به تمام نسخه ها تعمیم داده شوند.

اگر قصد دارید این محصول را جایگزین انکودر نصب شده روی دستگاه کنید، مدل قبلی، نوع خروجی، ولتاژ ورودی، سیگنال های موردنیاز، تعداد پالس و نوع اتصال را بررسی کنید. یکسان بودن رزولوشن یا ظاهر کلی دو انکودر لزوماً به معنای سازگاری مستقیم آن ها نیست.

این انکودر برای چه کاربردهایی مناسب است؟

این محصول برای بررسی در کاربردهایی مناسب است که به دریافت فیدبک چرخشی نیاز دارند، از جمله:

• ماشین آلات CNC و تجهیزات وابسته به کنترل حرکت.
• سامانه های اتوماسیون صنعتی دارای محور چرخشی.
• پایش و اندازه گیری سرعت چرخش شفت.
• سیستم های کنترلی نیازمند دریافت پالس برای بررسی تغییر موقعیت.
• جایگزینی انکودر موجود، در صورت تطبیق کامل مشخصات مکانیکی و الکتریکی.

مناسب بودن نهایی این مدل به طراحی دستگاه، سرعت کاری، روش نصب، شرایط محیطی و نیازهای کنترلر بستگی دارد. برای کاربردهای حساس یا جایگزینی قطعه اصلی دستگاه، بررسی دیتاشیت و کد کامل انکودر ضروری است.

پیش از خرید انکودر افزایشی به چه نکاتی توجه کنیم؟

برای کاهش احتمال انتخاب اشتباه، موارد زیر را با مشخصات دستگاه خود تطبیق دهید:

• رزولوشن: مطمئن شوید ۱۰۲۴ پالس در هر دور با نیاز سیستم کنترل هماهنگ است.
• قطر شفت: اندازه واقعی محور و قطر سوراخ شفت انکودر باید سازگار باشند.
• نوع خروجی: ورودی کنترلر باید با TTL/RS422 یا HTL/Push-Pull نسخه موردنظر هماهنگ باشد.
• ولتاژ تغذیه: محدوده ولتاژ مجاز انکودر و ورودی تجهیزات را بررسی کنید.
• اتصالات: نوع کابل یا کانکتور و نحوه سیم بندی را با نقشه دستگاه تطبیق دهید.
• فضای نصب: قطر بدنه، نوع فلنج و نحوه مهار انکودر باید با محل نصب سازگار باشد.

برای مشاهده محصولات هم خانواده، به دسته روتاری انکودرها و بخش سایر انکودرها مراجعه کنید. همچنین می توانید از وب سایت CncKala برای بررسی محصولات و دریافت اطلاعات خرید استفاده کنید.

اگر مدل را برای جایگزینی قطعه قبلی انتخاب می کنید، ارسال کد کامل انکودر قبلی و مشخصات ورودی کنترلر به واحد فروش، به بررسی دقیق تر سازگاری کمک می کند.
