ماژول آی جی بی تی INFINEON مدل BSM100GT120DN2 یک ماژول قدرت با ولتاژ کلکتور به امیتر 1200 ولت و ساختار Tripack است که سه کلید مستقل IGBT را به همراه دیودهای سریع هرزگرد در یک مجموعه قرار می دهد. این قطعه برای بررسی و استفاده در مدارهای سوئیچینگ قدرت، تجهیزات صنعتی، درایوهای موتور و سامانه های تبدیل توان مناسب است؛ مشروط به تطبیق مشخصات الکتریکی و ساختاری با دستگاه موردنظر.

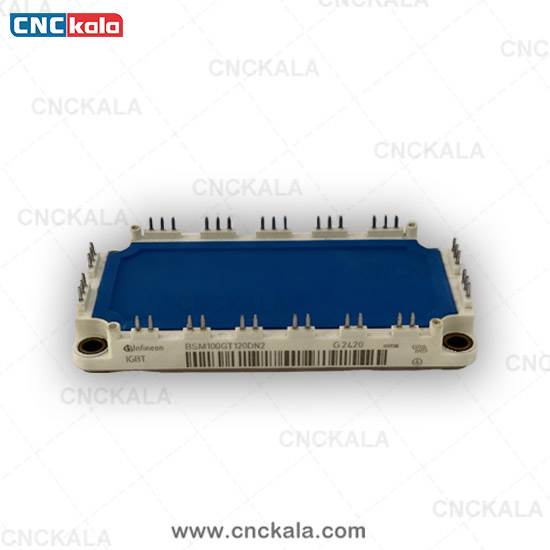

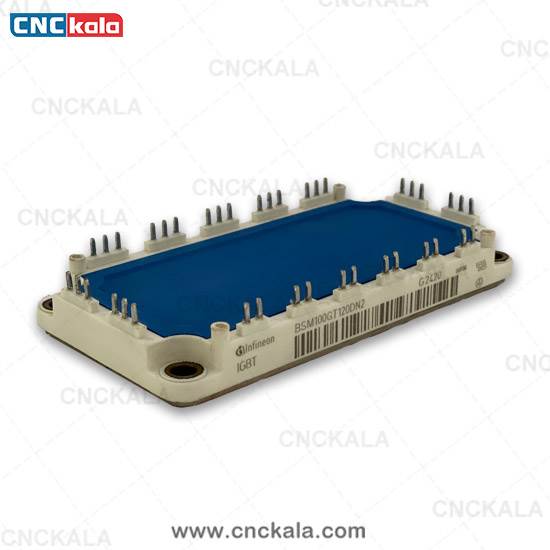

ماژول آی جی بی تی INFINEON مدل BSM100GT120DN2
اگر برای تعمیر تجهیزات صنعتی، نگهداری درایو موتور یا جایگزینی یک قطعه قدرت به ماژول آی جی بی تی 1200 ولت نیاز دارید، مدل BSM100GT120DN2 یکی از گزینه هایی است که باید بر اساس مشخصات الکتریکی، ساختار داخلی و نوع نصب بررسی شود. این ماژول قدرت با سه کلید مستقل IGBT طراحی شده و دیودهای سریع هرزگرد را نیز در ساختار خود دارد.
ویژگی مهم این مدل، ترکیب سه کلید مستقل در یک مجموعه قدرت است. چنین ساختاری می تواند در طراحی یا تعمیر برخی مدارهای سوئیچینگ صنعتی مفید باشد؛ اما انتخاب آن برای یک دستگاه مشخص باید بر اساس نقشه مدار، شرایط کاری و مشخصات قطعه اصلی انجام شود. صرف یکسان بودن ولتاژ یا جریان نامی، سازگاری کامل دو ماژول را تضمین نمی کند.

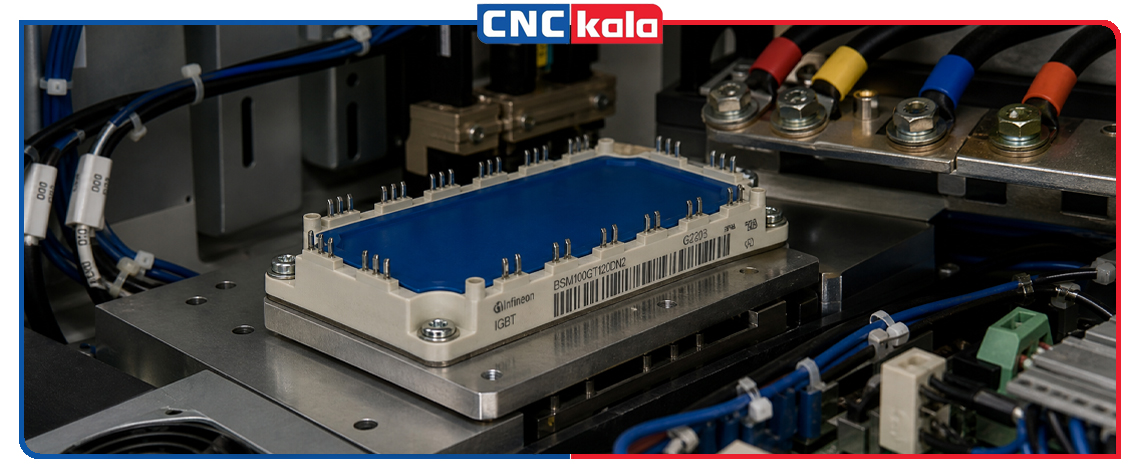

ویژگی های اصلی ماژول IGBT مدل BSM100GT120DN2
- ولتاژ نامی کلکتور به امیتر 1200 ولت: این مشخصه، یکی از معیارهای اصلی برای بررسی سازگاری ماژول با مدار قدرت موردنظر است.
- ساختار Tripack: سه کلید مستقل IGBT در یک پکیج قدرت قرار گرفته اند و دیودهای سریع هرزگرد نیز در مجموعه وجود دارند.
- قابلیت عبور جریان بالا: جریان مجاز پیوسته و پالسی به دمای صفحه پایه و شرایط کاری وابسته است؛ بنابراین مقادیر دیتاشیت باید با شرایط واقعی دستگاه تطبیق داده شوند.
- تحمل دمای اتصال تا 150 درجه سانتی گراد: این مقدار، حد بالای دمای اتصال نیمه هادی است و به معنی مجاز بودن کارکرد دائمی در این دما بدون توجه به شرایط خنک کاری نیست.
- پایه فلزی عایق شده: ساختار پایه مطابق مشخصات قطعه، برای نصب در مجموعه قدرت طراحی شده است. نحوه نصب و انتقال حرارت باید با دستورالعمل فنی سازگار باشد.
- ترمینال های قابل لحیم کاری: نوع ترمینال در انتخاب روش اتصال و جایگزینی ماژول اهمیت دارد.
ساختار سه کلیده و نقش دیودهای هرزگرد
در این ماژول، سه کلید مستقل IGBT در یک مجموعه قرار گرفته اند. ترانزیستورهای دوقطبی با گیت عایق یا IGBT در مدارهای قدرت برای کنترل و سوئیچینگ جریان به کار می روند. انتخاب ماژول مناسب به ولتاژ کاری، جریان، فرکانس سوئیچینگ، شرایط حرارتی و مشخصات مدار راه انداز گیت بستگی دارد.
دیودهای سریع هرزگرد نیز بخشی از ساختار این مدل هستند. این دیودها در مدارهای مناسب، مسیر عبور جریان القایی را هنگام تغییر وضعیت کلیدزنی فراهم می کنند. وجود این دیودها به تنهایی برای تضمین عملکرد صحیح کافی نیست و آرایش مدار، نحوه کنترل و شرایط الکتریکی باید بررسی شوند.
کاربردهای ماژول قدرت BSM100GT120DN2
این ماژول با توجه به ساختار سه کلیده و رده ولتاژی خود، می تواند برای بررسی در کاربردهای صنعتی زیر در نظر گرفته شود؛ البته استفاده نهایی به توپولوژی مدار و الزامات سازنده دستگاه وابسته است.
- تعمیر و نگهداری برخی درایوهای موتور صنعتی
- مدارهای سوئیچینگ قدرت
- برخی تجهیزات تبدیل توان
- سامانه های کنترلی و الکترونیک قدرت صنعتی
- جایگزینی ماژول معیوب در دستگاه های سازگار با همین مدل
برای اطمینان از کاربردپذیری قطعه، تنها به نام دستگاه یا شباهت ظاهری ماژول بسنده نکنید. کد کامل قطعه، آرایش کلیدها، مشخصات گیت، جریان، ولتاژ، شرایط حرارتی و ترتیب ترمینال ها باید بررسی شوند.
نکات مهم پیش از خرید و جایگزینی
انتخاب صحیح ماژول IGBT اهمیت زیادی دارد؛ زیرا استفاده از قطعه ناسازگار ممکن است باعث عملکرد نامناسب مدار یا آسیب دوباره به تجهیزات شود. پیش از ثبت سفارش، موارد زیر را بررسی کنید:
- کد دقیق مدل: عبارت BSM100GT120DN2 باید با قطعه موردنیاز و اطلاعات فنی دستگاه مطابقت داشته باشد.
- ولتاژ و جریان کاری: مقدار ولتاژ، جریان پیوسته و شرایط جریان پالسی را با مدار واقعی مقایسه کنید.
- ساختار داخلی: تعداد کلیدها و آرایش داخلی ماژول جایگزین باید با طراحی دستگاه سازگار باشد.
- پایه ها و ترمینال ها: ترتیب پایه ها، نحوه اتصال و ابعاد نصب را با نقشه فنی یا نمونه اصلی تطبیق دهید.
- شرایط حرارتی: وضعیت هیت سینک، سطح تماس، انتقال حرارت و روش نصب باید متناسب با الزامات قطعه باشد.
- مشخصات راه انداز گیت: ولتاژ کنترل و سایر پارامترهای مدار درایور را بررسی کنید؛ یکسان بودن ولتاژ نامی به معنی سازگاری کامل نیست.
اگر برای تعمیر دستگاه به دنبال یک جایگزین هستید، ارائه عکس واضح از نوشته های روی قطعه قبلی، کد کامل مدل و اطلاعات دستگاه به واحد فروش کمک می کند تا امکان تطبیق فنی با دقت بیشتری بررسی شود.

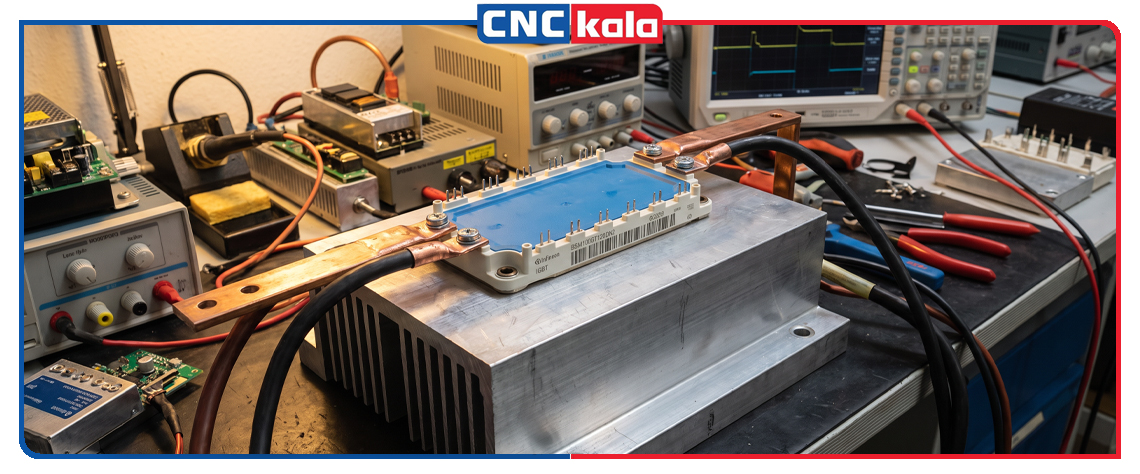

خرید ماژول IGBT از سی ان سی کالا
در خرید قطعات الکترونیک قدرت، علاوه بر مشخصات فنی، دسترسی به پشتیبانی و امکان بررسی مدل اهمیت دارد. در فروشگاه سی ان سی کالا می توانید برای بررسی محصولات مرتبط و انتخاب قطعه موردنیاز، از اطلاعات دسته بندی انواع ماژول آی جی بی تی استفاده کنید.
پیش از سفارش BSM100GT120DN2، مشخصات قطعه موردنیاز را با اطلاعات فنی محصول تطبیق دهید. در صورت وجود ابهام درباره مدل جایگزین یا شرایط نصب، از پشتیبانی فروش راهنمایی بگیرید تا احتمال انتخاب اشتباه کاهش یابد.
این مدل برای چه خریداری مناسب است؟
ماژول BSM100GT120DN2 برای تعمیرکاران تجهیزات صنعتی، واحدهای نگهداری و تعمیرات و متخصصان الکترونیک قدرت که به این کد مشخص یا ماژولی با مشخصات منطبق نیاز دارند، قابل بررسی است.
| معیار بررسی | نکته مهم |
|---|---|
| جایگزینی قطعه قبلی | کد مدل، ساختار داخلی و آرایش ترمینال ها باید تطبیق داده شوند. |
| کار در مدار قدرت | ولتاژ و جریان مجاز باید با شرایط کاری واقعی سازگار باشند. |
| طراحی حرارتی | دمای صفحه پایه، انتقال حرارت و توان تلفاتی باید در طراحی لحاظ شوند. |
| راه انداز گیت | ولتاژ کنترل و مشخصات مدار درایور باید با الزامات ماژول هماهنگ باشند. |
این قطعه را صرفاً به دلیل شباهت ظاهری یا برابر بودن ولتاژ با یک ماژول دیگر جایگزین نکنید. بررسی دیتاشیت و تطبیق الکتریکی و مکانیکی، معیار مطمئن تری برای انتخاب است.
استعلام و سفارش ماژول آی جی بی تی BSM100GT120DN2
برای بررسی این ماژول قدرت و تطبیق مشخصات آن با قطعه موردنیاز خود، با واحد فروش سی ان سی کالا تماس بگیرید. پیش از سفارش، کد کامل مدل و مشخصات فنی دستگاه را آماده داشته باشید تا فرایند بررسی سریع تر انجام شود.
تلفن پشتیبانی و فروش:
ساعت پاسخ گویی: ۹:۳۰ الی ۱۸:۳۰
آدرس دفتر: تبریز، بخش مرکزی، زعفرانیه، بلوار صائب تبریزی، خیابان سالک غربی، پلاک ۳۳، طبقه همکف
پرداخت آنلاین امن، ارسال سریع، پشتیبانی فروش و امکان پیگیری شرایط بازگشت کالا تا حداکثر ۷ روز، مطابق ضوابط فروشگاه ارائه می شوند. پیش از ثبت سفارش، شرایط مربوط به ارسال و بازگشت کالا را بررسی کنید.
سؤالات متداول درباره ماژول IGBT مدل BSM100GT120DN2
ماژول BSM100GT120DN2 چه نوع قطعه ای است؟
این قطعه یک ماژول قدرت IGBT با ساختار Tripack است که سه کلید مستقل و دیودهای سریع هرزگرد را در یک مجموعه قرار می دهد.
ولتاژ نامی این ماژول چقدر است؟
ولتاژ کلکتور به امیتر آن 1200 ولت است. انتخاب قطعه برای مدار مشخص باید بر اساس شرایط واقعی کار و الزامات طراحی انجام شود.
جریان مجاز ماژول چقدر است؟
طبق اطلاعات فنی این مدل، جریان کلکتور پیوسته 150 آمپر در دمای صفحه پایه 25 درجه سانتی گراد و 100 آمپر در دمای 80 درجه سانتی گراد است. جریان پالسی نیز به مدت پالس و دمای کاری وابسته است؛ بنابراین مقادیر جریان باید در شرایط تعیین شده دیتاشیت تفسیر شوند.
آیا می توان این ماژول را جایگزین یک IGBT دیگر کرد؟
فقط در صورتی که مشخصات الکتریکی، ساختار داخلی، ترتیب پایه ها، روش نصب، نیازهای حرارتی و الزامات مدار راه انداز سازگار باشند. یکسان بودن ولتاژ یا جریان به تنهایی کافی نیست.
چطور پیش از خرید از انتخاب مدل مناسب مطمئن شویم؟
کد کامل روی قطعه قبلی، عکس واضح از نوشته ها و اطلاعات دستگاه را بررسی کنید و در صورت نیاز از واحد فروش سی ان سی کالا برای تطبیق مدل و مشخصات فنی راهنمایی بگیرید.
