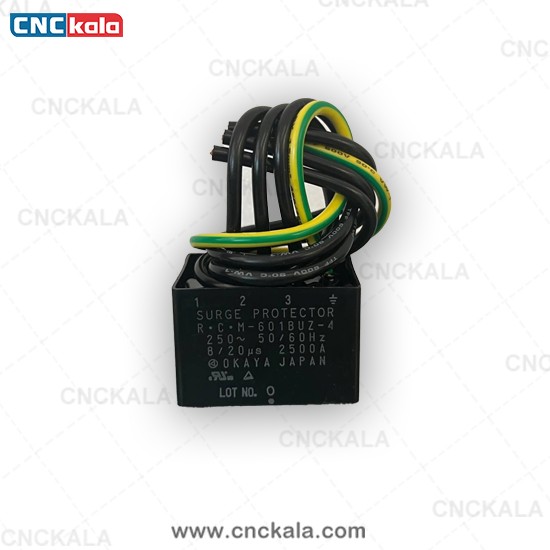

محافظ اضافه ولتاژ FANUC مدل A06B-6077-K144

محافظ اضافه ولتاژ FANUC A06B-6077-K144 یک قطعه حفاظتی است که برای محدود کردن اثر اضافه ولتاژهای گذرا و پالس های Surge در تجهیزات الکتریکی به کار می رود. چنین پالس هایی ممکن است در اثر صاعقه یا برخی تغییرات و اختلالات ناگهانی شبکه برق ایجاد شوند و به بخش های حساس تجهیزات آسیب وارد کنند.

این مدل با ولتاژ نامی 250 ولت AC و مشخصات اعلام شده برای تحمل و محدودسازی پالس های اضافه ولتاژ، در دسته قطعات حفاظتی مرتبط با تجهیزات FANUC قرار می گیرد. در اطلاعات محصول، امکان حفاظت بین خط و خط و همچنین بین خط و زمین ذکر شده است؛ بنابراین هنگام انتخاب، علاوه بر کد فنی، باید نوع مدار و محل استفاده قطعه نیز بررسی شود.

کاربرد محافظ Surge مدل A06B-6077-K144

در تجهیزات CNC، پایداری بخش های الکتریکی اهمیت زیادی دارد. اضافه ولتاژهای گذرا می توانند تنش الکتریکی ناخواسته ای به مدارها و اجزای متصل به شبکه وارد کنند. محافظ Surge برای کاهش اثر این نوع پالس ها و محدود کردن ولتاژ در شرایط تعریف شده طراحی می شود.

مدل A06B-6077-K144 با توجه به مشخصات ارائه شده، برای استفاده در مدارهای حفاظتی مرتبط با تجهیزات FANUC معرفی شده است. در توضیحات قبلی این محصول نیز به کاربرد آن در سیستم های 200VAC اشاره شده است. با توجه به تفاوت میان ولتاژ نامی اعلام شده 250VAC و ولتاژ کاری سیستم مورد استفاده، تطبیق مشخصات با دستگاه پیش از خرید ضروری است.

ویژگی های فنی و عملکرد حفاظتی

ولتاژ نامی 250 ولت AC

ولتاژ نامی اعلام شده برای این قطعه 250VAC است. این مشخصه یکی از معیارهای اصلی برای بررسی تناسب محافظ با مدار الکتریکی محسوب می شود. انتخاب قطعه صرفاً بر اساس شباهت ظاهری یا نام برند کافی نیست و باید ولتاژ کاری مدار نیز در نظر گرفته شود.

ولتاژ شروع تخلیه AC برابر با 560 ولت با تلرانس 20 درصد

ولتاژ شروع تخلیه AC این مدل برابر با 560VAC با تلرانس ±20% اعلام شده است. این مقدار یک مشخصه فنی مرتبط با رفتار حفاظتی قطعه در شرایط اضافه ولتاژ است و باید هنگام بررسی سازگاری آن با مدار مورد استفاده قرار گیرد.

ولتاژ کلمپ 2000 ولت با تلرانس 10 درصد

ولتاژ کلمپ یا سطح محدودسازی ولتاژ برای A06B-6077-K144 برابر با 2000 ولت با تلرانس ±10% درج شده است. این پارامتر نشان دهنده سطح ولتاژ محدودشده در شرایط آزمون تعریف شده برای قطعه است و برای ارزیابی عملکرد حفاظتی آن اهمیت دارد.

تحمل جریان Surge تا 2500 آمپر

جریان تحمل پالس Surge برای این مدل 2500A با شکل موج آزمون 8/20 میکروثانیه اعلام شده است. این مقدار به توانایی تحمل جریان ضربه ای در شرایط آزمون مشخص شده مربوط است و نباید با جریان کاری پیوسته مدار اشتباه گرفته شود.

تحمل ولتاژ Surge تا 20 کیلوولت

ولتاژ تحمل Surge این قطعه طبق اطلاعات ارائه شده 20kV با شکل موج 1.2/50 میکروثانیه است. این مشخصه به تحمل ولتاژ ضربه ای در شرایط آزمون مربوط می شود و در کنار سایر پارامترها برای ارزیابی تناسب قطعه با مدار اهمیت دارد.

قابلیت حفاظت بین خط و خط و بین خط و زمین

نوع نصب و آرایش حفاظتی اعلام شده برای A06B-6077-K144 شامل دو حالت بین خط و خط و بین خط و زمین است. نوع اتصال باید با نقشه الکتریکی و ساختار مدار دستگاه مطابقت داشته باشد. نصب یا جایگزینی این قطعه بهتر است توسط فرد متخصص و با رعایت الزامات ایمنی برق انجام شود.

نکات مهم پیش از خرید و تعویض قطعه

در خرید قطعات حفاظتی تجهیزات CNC، تطبیق کد فنی و مشخصات الکتریکی اهمیت زیادی دارد. حتی قطعاتی که از نظر نام یا ظاهر مشابه هستند، ممکن است از نظر ولتاژ نامی، سطح حفاظتی یا نوع اتصال تفاوت داشته باشند.

• کد فنی را بررسی کنید: شماره A06B-6077-K144 باید با کد درج شده روی قطعه قبلی یا اطلاعات فنی دستگاه مطابقت داشته باشد.
• ولتاژ مدار را تطبیق دهید: ولتاژ نامی اعلام شده برای محصول 250VAC است؛ در توضیحات قبلی نیز به کاربرد در سیستم های 200VAC اشاره شده است. سازگاری نهایی باید بر اساس مدار واقعی و مستندات فنی تأیید شود.
• نوع اتصال را بررسی کنید: آرایش حفاظتی بین خط و خط یا بین خط و زمین باید با نقشه الکتریکی دستگاه هماهنگ باشد.
• مشخصات قطعه جایگزین را مقایسه کنید: ولتاژ شروع تخلیه، ولتاژ کلمپ و مقادیر تحمل Surge از پارامترهای مهم در انتخاب جایگزین هستند.
• نصب را به متخصص بسپارید: پیش از هرگونه تعویض یا بررسی، برق دستگاه باید طبق دستورالعمل ایمن سازی قطع شود.

خرید محافظ اضافه ولتاژ FANUC از CNC Kala

برای تهیه قطعات مرتبط با سیستم های CNC، انتخاب فروشنده ای که امکان پاسخ گویی و بررسی مشخصات فنی را فراهم کند، می تواند احتمال خرید اشتباه را کاهش دهد. در CNC Kala می توانید برای بررسی مدل A06B-6077-K144 و تطبیق آن با نیاز دستگاه خود از پشتیبانی فروش و مشاوره کارشناسی استفاده کنید.

این محصول در گروه منبع تغذیه فانوک معرفی شده است. برای مشاهده سایر محصولات مرتبط نیز می توانید به دسته منبع تغذیه مراجعه کنید.

در صورت نیاز به بررسی شماره قطعه، مشخصات ولتاژ یا انتخاب نمونه جایگزین، بهتر است پیش از ثبت سفارش اطلاعات روی قطعه فعلی و مدل دستگاه را در اختیار واحد فروش قرار دهید.
